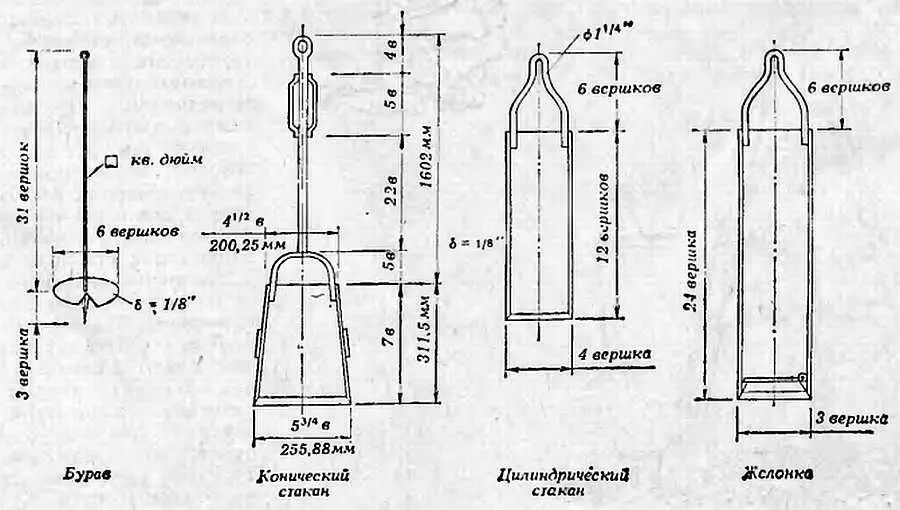

Рис. 31. Буровой снаряд Шитца

Перед бурением в скважину глубиной 1 м (делается буравом) устанавливают вертикально столб диаметром 140–200 мм и закрепляют оттяжкой за якорь. На верху столба заранее делают поперечину (в виде глаголицы) с подкосом и блоком. Подвешенным на блоке буравом намечают центр скважины. Начинают проходку скважины тем же буравом на глубину 1 м.

Далее работу ведут коническим стаканом — это основной инструмент. Поднимают его за веревку на высоту 1–1,5 м и бросают. Стакан врезается в дно скважины, грунт входит в него, уплотняется и удерживается в стакане, пока его вытаскивают на поверхность. Может случиться, что стакан будет забирать грунта слишком мало или совсем его не забирать. Это происходит в тех случаях, когда грунт очень тверд и сух или состоит из сыпучего песка или песка, напитанного водой (плывуна). В первом случае надо подливать в забой воду, во втором — подсыпать немного растительной земли и незначительно смачивать водой. Можно также пустить в дело цилиндрический стакан или желонку. Последняя и предназначена для проходки сыпучих и оплывающих грунтов, поскольку снабжена клапаном. С помощью желонки можно извлекать и довольно большие камни, лишь бы они смогли пройти в отверстие под клапан.

Желонка в плывучих грунтах будет успешно забирать породу. Но поскольку порода будет заливать скважину, проходку скважины придется вести одновременно с опусканием обсадной трубы. Материалы, из которых делают обсадные трубы, могут быть самыми разными, здесь же мы пока остановимся на конструкции обсадной трубы из досок (рис. 32). Это один из самых доступных вариантов. Заметим, что современные материалы позволяют несколько упростить конструкцию дощатой обсадной трубы — шипы сделать вставными, а все соединения собрать на водостойком синтетическом клее, например, эпоксидном, с запрессовкой шурупами или гвоздями. Доски нижнего конца обсадной трубы заостряют, закругляют и в них также просверливают отверстия для прохода воды в водоносном слое. Верхние доски устанавливают вразбег, чтобы разнести стык при наращивании трубы. Обсадную трубу во время проходки скважины опускают до самого дна.

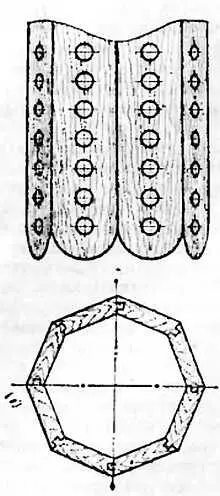

Рис 32. Обсадная труба из досок

Описанный выше снаряд Шитца без помощи кузнеца изготовить совсем непросто. Так, даже в условиях довольно оснащенного ремонтно-механического цеха конический стакан автору сделать не удалось. Поэтому пришлось изготовить этот инструмент из двух отрезков труб: в нижней вырезали клинья кислородным резаком, нагрели до пластичного состояния. подогнули и заварили — получился конус (рис. 33).

Рис. 33. Конический стакан в современном исполнении:

1— башмак; 2— конус; 3— окно для чистки; 4— ударная штанга

Недостатком бурового снаряда Шитца является невозможность проходки скважины в породе с крупными валунами и сплошными каменными пропластами. Однако устранить этот недостаток сравнительно легко, если использовать долота (как при ударно-вращательном бурении), а веревку заменить стальным тросом. Тогда ударно-канатное бурение становится универсальным, пригодным для любых пород.

Проходка твердых пород требует более сильного удара инструмента в забое. Достигается это применением тяжелой ударной штанги, которую можно сделать цельной или составной (из отдельных стальных болванок, штанг, заполненных бетоном). Соединять эти болванки лучше на фланцах с помощью болтов, поскольку цилиндрические резьбы от ударов быстро сминаются и разъединить потом болванки крайне трудно. В практике автора для проходки очень тяжелых пород (каменные плиты по 60–80 см толщиной одна над другой через 3–4 м) были использованы штанги общей массой до 500 кг. Понятно, что в этом случае уже без лебедки не обойтись, а веревку приходится заменить стальным тросом. Последний необходим здесь не только из-за прочности. Дело в том, что плоские долота необходимо при каждом ударе поворачивать на некоторый угол, чтобы они разрабатывали круглую скважину. Когда бурят ударно-вращательным способом, штанги поворачивают при каждом ударе руками. А как быть, если вместо штанг веревка? Замена веревки стальным тросом и позволяет осуществлять такой поворот с помощью специального устройства — канатного замка (рис. 34).
