Вокруг опоры ВЛ потенциалы можно выровнять заземлителем, выполненным в виде концентрических колец, заложенных в грунт и соединенных с опорой.

Снижает напряжения шага и прикосновения до допустимых значений на всей занимаемой им площади сетчатый заземлитель, однако за пределами сетки опасность может сохраняться. Поэтому в опасных местах, например на подходах к территории подстанций или вокруг фундаментов опор ВЛ, укладывают дополнительные заземлители на постепенно увеличивающейся глубине и соединяют их с основными заземлителями.

Отводимая под заземлитель площадь и расход металла могут быть снижены защитным изолирующим ограждением, сооружаемым вокруг заземлителя. Простейшее ограждение из диэлектрического материала препятствует растеканию тока по поверхности земли и снижает напряжение шага по сравнению с напряжением на заземлителе не менее чем в 100 раз и выравнивает потенциал за пределами заземлителя.

Вертикальная часть ограждения от уровня поверхности располагается на 0,4–0,6 м от глубины заложения верха заземлителя. Отбортовка ограждения выполняется под углом 90–95° к вертикали и имеет длину, составляющую (0,1–0,15)√ S ( S — площадь заземлителя). Для устройства ограждения может быть использован любой недорогой диэлектрический материал, обладающий достаточной механической прочностью и имеющий электрическую прочность не менее 1 МВ/м (изоляционные материалы на битумной основе, например бризол, выпускаемый из отходов производства и имеющий прочность не менее 20 МВ/м).

При стекании тока с заземлителя, например с заземляющей сетки, вокруг него формируется электрическое поле. На поверхности земли возникает электрический потенциал, и напряжение шага может достигать опасных значений непосредственно за пределами заземлителя, даже при применении известных способов выравнивания потенциалов. Поэтому геометрические параметры ограждения установлены в результате анализа электрического поля, формируемого заземлителем совместно с диэлектрическим выравнивающим ограждением, и отвечают требованиям безопасности. Устройство можно применять для заземлителей любой конструкции и при любых структурах грунта.

Часто заземлители из профильной стали не удовлетворяют требованиям, предъявляемым к заземляющим устройствам. Например, в засушливых местах трудно добиться стабильной проводимости таких заземлителей, в скальных грунтах их трудно монтировать, а в агрессивных грунтах трудно обеспечивать защиту от коррозии и долгий срок службы. Для таких ситуаций разработаны конструкции специальных заземлителей.

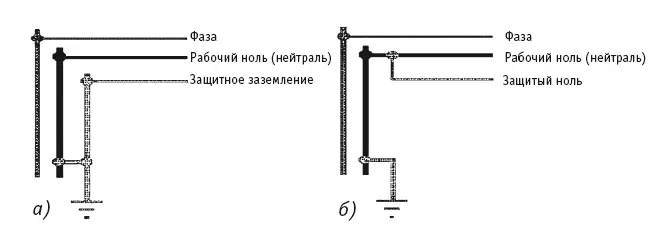

Схемы устройства защитного заземления (а) и защитного зануления (б).

Заземлить электроустановку можно, используя защитное зануление. Чем оно отличается от защитного заземления, видно по рисункам. Следут различать защитное заземление и защитное зануление. Как видно из рисунков, в обоих случаях потенциал на защитных проводах одинаковый. Но на левом рисунке проводник заземления проложен отдельно. Он соединяется с землей и с нулем за пределами внутренних электросетей. В этом случае 3-й защитный проводник называют «защитным заземлением». А в том случае, когда проводник нейтрали объединен с проводником «земли» (как на рисунке справа), 3-й защитный проводник называют «защитным занулением».

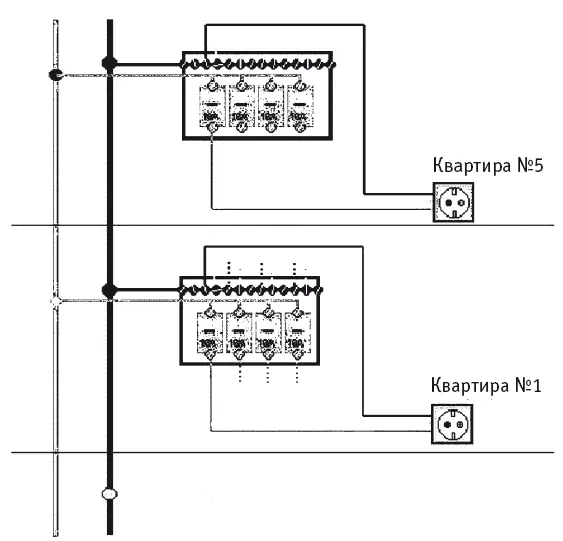

Схема подключения к электрической сети внутренней проводки с третьим защитным проводом.

Все российские наружние электросети имеют глухозаземленную нейтраль/ноль (это заземление обозначено тремя горизонтальными полосками внизу рисунка).

Таким образом, проводник нейтрали является одновременно и проводником заземления. Следовательно, проводник нейтрали может, а в некоторых случаях должен (например, в корпусах металлических вводных щитов) использоваться в обоих качествах — рабочем и защитном.

Поэтому совершенно законна и оговорена нормативами приведенная схема защитного зануления домашних электроустановок.

Правила устройства электроустановок (ПУЭ глава 1.7), регламентирующие устройство заземления и защитных мер электробезопасности, формулируют свои требования следующие образом:

❐ 1.7.82. Не допускается использовать в качестве нулевых защитных проводников нулевые рабочие проводники, идущие к переносным электроприемникам однофазного и постоянного тока. Для зануления таких электроприемников должен быть применен отдельный третий проводник, присоединяемый во втычном соединителе ответвительной коробки, в щите, щитке, сборке и т. п. к нулевому рабочему или нулевому защитному проводнику (см. также 6.1.20).
