Неотъемлемым элементом защиты системы электроснабжения является заземление. В частном доме его наличие обязательно, ведь без него не будут работать, например, устройства защитного отключения — «лишний» ток необходимо сбрасывать. Контур заземления, представляющий собой отрезки труб или уголков, сваренные полосовой сталью сечением не менее 48 мм2, зарывается в землю на некотором удалении от дома. К этой конструкции присоединяется медный провод большого (не менее 4 мм2) сечения, выходящий на общую линию заземления всего дома.

Для домов, к которым электроэнергия подается по воздушным линиям электропередачи, особенно актуальна молниезащита. При попадании молнии в ЛЭП от мгновенного громадного импульса в коттедже сгорает все, что подключено к розеткам. Чтобы этого избежать, в распределительный щит устанавливают разрядник, у которого от огромного импульса сгорает сменный элемент, но он при этом перенаправляет ток на контур заземления, спасая тем самым всю аппаратуру в доме.

Для современного загородного дома электроэнергия — ресурс в полном смысле жизненно важный. Без электричества не функционирует аэрационная станция очистки сточных вод, не работают некоторые виды обогревательных котлов, в конце концов, размораживается холодильник? Оставлять дом «без света» надолго нельзя, а отключения, к сожалению, случаются нередко. Поэтому в коттедже нужно обязательно иметь резервный источник энергии.

Если есть возможность, к дому подводится резервная линия от другой подстанции — вероятность, что отключатся обе сразу, невелика. Только вот возможность такая представляется редко — мощностей и так не хватает, тут уж не до резервных линий. Так что обычно владельцам коттеджей приходится обзаводиться автономными генераторами электроэнергии.

При выборе мини-электростанции для коттеджа прежде всего следует определиться с необходимой мощностью. Вряд ли имеет смысл резервировать все энергопотребление дома — достаточно обеспечить энергией самое важное: систему поджига обогревательного котла, станцию очистки сточных вод, холодильник и приборы освещения. Для этого обычно хватает 6–8 киловатт.

Что касается выбора типа мини-электростанции — бензиновая или дизельная — то тут вопрос в основном в финансовых возможностях. Дизель-генераторы экономичнее бензиновых такой же мощности, надежнее и обладают большим ресурсом. Однако и цена их в 2–3 раза выше.

Запускать мини-электростанцию при отключении внешнего энергоснабжения можно либо вручную, либо автоматически, с помощью аппарата автоматического ввода резерва (АВР). АВР регистрирует прекращение подачи электроэнергии, запускает генератор и после его выхода на рабочую мощность подключает в сеть — все это занимает всего 30–40 секунд.

В однофазную сеть напряжением 220 В можно включить трехфазный асинхронный электродвигатель, если двигатель рассчитан на напряжение 220/380 В. При этом обмотки двигателя должны быть соединены в треугольник.

Количество конденсаторов, входящих как в рабочий блок емкостей 1, так и пусковых 2, зависит от мощности двигателя. Электропитание третьей фазы осуществляется от одной из фаз через блок конденсаторов, состоящий из включенных конденсаторов С1, которые мы будем называть рабочими, и отключаемых С2, которые в дальнейшем мы будем называть пусковыми.

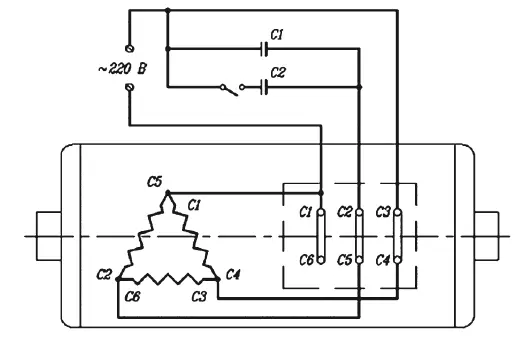

Схема включения трехфазного электродвигателя в однофазную сеть.

Данные для расчета емкости рабочего и пускового конденсаторов можно найти на щитке электродвигателя.

Рассмотрим пример.

На щитке электродвигателя есть следующие данные: 2,2 кВт, Д/г 220/380 В; 8,6/4,9 А, из которых следует: мощность двигателя — 2,2 кВт (развивается двигателем при соединении обмоток двигателя в треугольник и включении его в сеть с напряжением 220 В); потребляемая сила тока — 8,6 А.

Емкость рабочих конденсаторов вычисляется по формуле: С1 = 4800 — I/V = 4800 · 8,6/220 = 187,6 мкФ.

Рабочими конденсаторами могут быть конденсаторы типа КБГ-МН, БГТ, МБГЧ, рассчитанные на напряжение не ниже 450 В. Чтобы получить требуемую емкость, конденсаторы можно соединять параллельно.

Исходя из условия получения пускового момента, близкого к номинальному, достаточно иметь пусковую емкость: С2 = (2–2,5) · С1.

Отключаемые конденсаторы работают всего несколько секунд за весь период включения, что позволяет использовать при пуске наиболее дешевые электролитические конденсаторы типа ЭП, которые как раз и предназначены для этой цели.
