Поливинилхлоридная оболочка проводов с резиновой изоляцией выполняется маслостойкой. Плоские провода в разделительном основании могут иметь перфорацию шириной отверстия до 4 мм и длиной до 20 мм. Расстояние между краями отверстий — до 15 мм. Провода могут иметь метки, с помощью которых при монтаже легче различать жилы.

Для устройства тросовых проводок внутри помещений и снаружи, устройства ответвлений от воздушных линий в жилые дома и постройки выпускаются специальные провода, имеющие несущий стальной трос, который расположен внутри провода, между его изолированными жилами. Тросовые провода выпускаются 2-, 3- и 4-жильными и имеют резиновую изоляцию или изоляцию из поливинилхлоридного пластиката. Токопроводящие жилы провода АВТ имеют изоляцию черного, синего, коричневого и других цветов. Установочные провода предназначены для эксплуатации при температуре окружающей среды от -40 до + 50 °C и относительной влажности 95 + 3 % (при температуре + 20 °C).

Силовые кабели, так же как и провода, маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. Для электропроводок можно использовать силовые небронированные кабели с резиновой и пластмассовой изоляцией. Для защиты изоляции жил от света, влаги, химических веществ, а также механических повреждений кабели покрывают оболочками из различных материалов. Металлические оболочки из свинца, алюминия и стали не являются защитным покровом кабелей (бронью). При изоляции кабелей, изготовленных из влагонепроницаемых материалов (пластмассы и резины), вместо металлической оболочки может использоваться пластмассовая или резиновая оболочка.

Кабели с резиновой изоляцией имеют маркировку АСРГ, СРГ, ВРГ, АВРГ, АНРГ, НРГ; с пластмассовой изоляцией — АВВГ, ВВГ, АПВГ, П В Г, АПсВГ, ПсВГ, АПвВГ, ПвВГ.

Первая буква в обозначении марок кабелей, за исключением буквы А, определяет материал: В — ПВХ пластикат, П — полиэтилен, Пс — самозатухающий полиэтилен, Пв — вулканизирующийся полиэтилен, Н — найритовый, С — свинцовый. Вторая буква определяет материал изоляции В — ПВХ пластикат, Р — резиновая. Третья буква Г обозначает, что кабель небронированный.

Силовые кабели указанных марок предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50 до + 50 °C с относительной влажностью воздуха до 98 %. Кабели рассчитаны на длительно допустимую температуру их жил до 70 °C.

Кабели марок АНРГ и НРГ имеют резиновую негорючую оболочку. Для подключения переносных ламп, передвижных электрифицированных машин и переносных электроприборов к сети применяют гибкие кабели с резиновой изоляцией типа КГ, КГН, КЛГ, КПГСН и др.

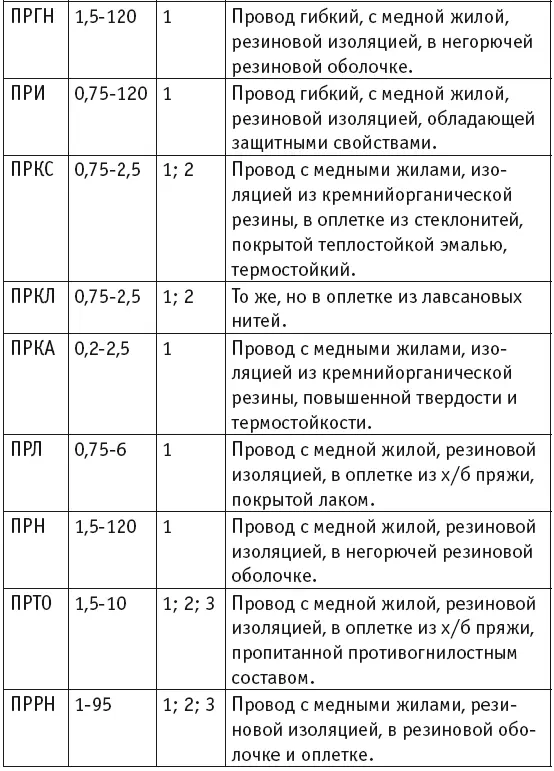

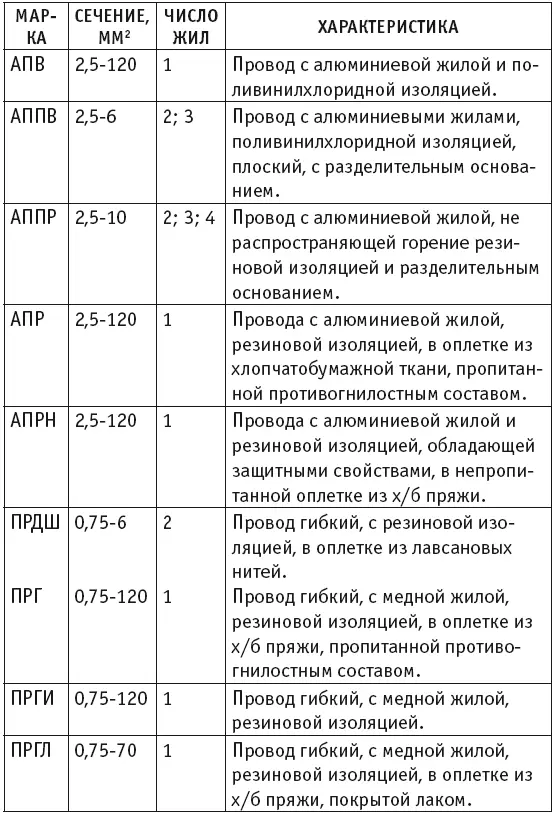

Наиболее распространенные марки проводов

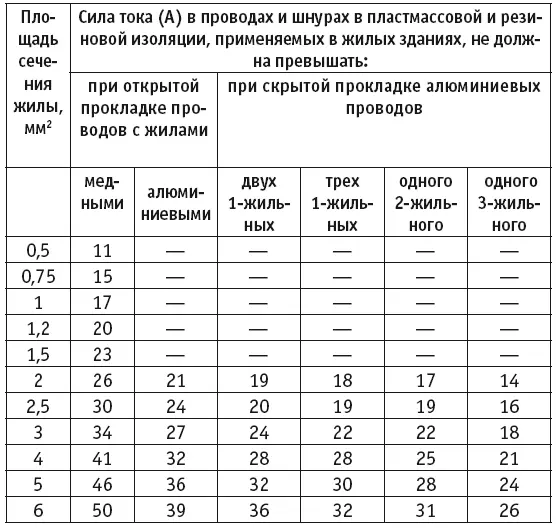

Площадь сечения проводов и кабелей в зависимости от силы тока

Для производства монтажа бытовых электропроводок обычно берут несколько марок проводов и кабелей. В приведенной таблице дан широкий спектр проводов и кабелей. Это сделано для того, чтобы потребителю было легче выбрать наиболее подходящую марку.

Поскольку площадь сечения проводов и кабелей напрямую зависит от токовой нагрузки, то марку необходимого материала выбирают именно исходя из этого.

Не существует электроустановок (электропроводок), будь они скрытыми или внешними, без применения электроустановочных (ЭУИ) изделий. К ним относятся установочные коробки (подрозетники), распределительные коробки, розетки, выключатели, приспособления для монтажа светильников и даже скобы для крепления провода.

Любая электропроводка без применения распределительной коробки или подрозетника весьма проблематична, и будет выполнена с нарушением правил электробезопасности. Распределительные коробки и подрозетники изготавливаются из различных негорючих пластмасс, иногда металла.

Выключатели и переключатели различаются по числу полюсов, исполнению (защищенные, герметические, в керамическом или пластмассовом корпусе), назначению (для открытой проводки и для утопленной установки при скрытой проводке). Большинство выключателей изготавливается на ток 6 А, реже на 4 А и 10 А.
