Белая линия ( Whiteline )

Функция Whiteline позволяет определять структуру слоев породы, составляющих дно. Если при выключенной функции дно отображается черным цветом, то при включении этой функции дно будет рисоваться в соответствии с плотностью его слоев оттенками черного и серого цветов.

Инструменты ( Tools )

Функция Tools имеет четыре набора инструментов – «Линия глубины» (Depth Line), «Луч» (Flasher), «Имитатор» (Simulator) и «Шумоподавитель» (Noise Reject), помогающих распознавать подводные объекты.

Инструмент Depth Line используется для определения глубины до объекта или для его выделения. Представляет горизонтальную линию, управляемую кнопками-стрелками. Положение линии на оси глубин в цифровой форме отображается в информационном окне на экране.

Активированный инструмент «Flasher» (Луч) создает изображение на вертикальной полосе. Этот инструмент позволяет яснее представлять на экране детали водной толщи и поверхности дна.

Функция «Noise Reject» (Шумоподавление) позволяет удалять с экрана нежелательные помехи. Установка режима шумоподавления может осуществляться автоматически и вручную. Следует иметь в виду, что при высоких уровнях подавления может быть потеряна часть малых объектов.

Инструмент «Simulator» используют для изучения эхолота и отработки навыков работы с ним.

Сигнализация об обнаружении рыбы ( Alarm ) Эхолот может подавать звуковые сигналы об обнаружении рыбы. Сигнализация может быть настроена на обнаружение различных по размеру рыб (маленькая, средняя, большая и в различных вариантах). Сигнализация будет работать независимо от включения функции Fish Symbols.

Помимо этого эхолот может подавать сигналы тревоги при изменении измеряемой глубины меньше заданного значения или при превышении его.

Для работы с эхолотом очень важно понимать, что мы можем реально видеть на экране и не ожидать большего, чем он может дать. Чтобы разобраться во всем этом, вспомним, с чего мы начали наше знакомство с эхолокацией – со способа излучения и приема.

Как уже кратко отмечалось в главе «Устройство и характеристика эхолотов», преобразователь эхолота излучает звуковые волны в направлении дна. Область, покрываемая излучением, условно описывается конусом с вершиной в излучателе и зависит от величины этого угла и глубины водоема. На рисунке 5 показаны сечения конусов плоскостями на разных глубинах для преобразователей с частотой 50 кГц и углом конуса 20°, и с частотой 200 кГц и углом конуса 10°. При использовании таких преобразователей поверхности покрытия на глубине 9 м будут представлять соответственно круг диаметром 6 и 1,8 м.

Для пользователя очень важно понимать, что в соответствии с принципом действия эхолот измеряет только одну координату – глубину, и поэтому не может давать пространственную картину водного пространства в конусе излучения ( рис . 14). Прибор не может определить, где в пределах конуса находится рыба, где водоросли, а только лишь сообщает, что они находятся на одной глубине. Особенно важно помнить об этом при использовании преобразователей с широкими диаграммами направленности.

Распознавание типа дна

Эхолот может распознавать тип дна под ним – твердый грунт, ил, водоросли. Твердые породы лучше отражают звуковые волны, чем мягкий ил или песок. Слой твердого дна будет показан на экране более широкой полосой, чем у мягкого дна.

Для улучшения распознавания сильных и слабых сигналов в эхолотах существует функция White Line – «Белая линия» (в ряде случаев используется термин «серая линия»). При включении этой функции дно отображается оттенками черного и серого цвета. Например, ил на дне дает слабый отраженный сигнал, который отображается на экране с тонкой серой окантовкой, а изображение твердого дна изображается с широкой серой окантовкой ( рис . 15).

Рис . 14.Картина в конусе излучения

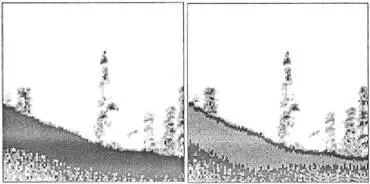

Рис . 15.Изображение дна на экране при использовании функции «белая линия»

Функция «Белая линия» позволяет определить структуру слоев пород, составляющих дно. Получая сведения о сравнительной плотности этих слоев, можно точнее определить их структуру ( рис . 16).
