Если судно неподвижно, то глубина под ним не меняется и, следовательно, линия будет прямой и горизонтальной ( рис . 18).

При движении судна над неровным дном отметка глубины в правом углу экрана будет менять свое положение соответственно изменению глубины под датчиком эхолота. При уменьшении глубины каждая последующая точка будет располагаться выше предыдущей, при увеличении глубины – ниже предыдущей ( рис . 19). В результате на экране появляется линия, повторяющая рельеф дна на пути следования судна.

Рис . 18.Изображение на экране при неподвижном судне

Рис . 19.Изображение рельефа дна на экране при движении судна

Для рыбака наибольший интерес представляют самые различные неоднородности рельефа дна, так как на них чаще всего ловиться рыба. Это могут быть песчаные «косы», намываемые течением с внутренней стороны на повороте реки ( рис . 20), и резкие переходы на подмытых течением внешних берегах ( рис . 21). Места с такими резкими переходами должны интересовать рыбака, т.к. на них может находиться крупная рыба.

Рис . 20.Изображение на экране песчаной косы

Рис . 21.Изображение на экране внешнего берега при повороте реки

На озерах Карелии и Белом море часто встречаются подводные скалы самых разных размеров – небольшие «луды и корги» ( рис . 22), и обширные галечные либо каменистые «банки» – любимые места крупной хищной рыбы. Недаром профессиональный лов рыбы в море ведется, в основном, на банках. Автору этих строк как-то довелось на одной луде в Белом море в компании двух приятелей за каких-то 20 минут наловить на голые крючки ведро трески.

Рис . 22.Изображение на экране подводных скал

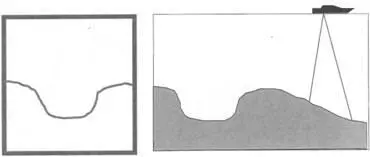

Рис . 23.Изображение на экране подводных ям

Еще один предмет поиска для рыбака – это ямы, в которых может находиться крупная хищная рыба ( рис . 23).

Вообще, любые резкие изменения глубин привлекают рыбу и позволяют надеяться на ее обнаружение на данных участках. При ведении поиска с использованием эхолота следует искать участки, отличающиеся от преобладающего рельефа дна. На мелких участках нужно искать впадины и ямы, на глубоких участках – гребни, косы, луды, перекаты, на изрезанных участках – ровные площадки.

Рис . 24.Изображение на экране грунтов различной плотности

Еще один важный показатель, позволяющий определить перспективность того или иного участка для лова рыбы – структура дна. Структура дна говорит о том, из каких грунтов состоит дно – глина, песок, ил, скала или галька. С помощью эхолота точно распознать тип грунта невозможно, можно только различать его по плотности. На экране эхолота плотный грунт (глина, камень) отображается светлым тоном, а мягкие грунты – темным ( рис . 24). По наличию ила и растительности можно судить о том, какая рыба может водиться на данном участке.

Большой интерес для рыбака представляют коряги или затонувшие стволы деревьев, около которых с большой степенью вероятности можно обнаружить рыбу. Они отличаются по плотности от грунта и обычно хорошо видны на экране эхолота ( рис . 25). Такие предметы целесообразно запоминать в памяти приемника GPS, т.к. их повторное обнаружение осуществить намного сложнее, чем косу или перекат. То же самое относится и к другим относительно малоразмерным объектам – лудам, ямам и т.п.
