Опалубку прямоугольных и ступенчатых фундаментов под колонны (рис. 156) собирают из щитов двух типов – накрывных и закладных. Положение щитов изнутри в проектном положении фиксируют распоркой и проволочной стяжкой, а снаружи – кольями, забитыми в грунт.

Опалубку фундаментов под колонны устанавливают следующим образом. Над коробом временно нашивают отфугованные рейки и по ним находят ось колонны. При установке опалубки для прямоугольного фундамента положение короба определяют весками, опущенными с проволочных осей, при этом шнуры весок должны касаться отфугованных реек.

После установки и выверки короба в проектном положении и закрепления его кольями, забитыми в грунт, временные рейки снимают.

Опалубку прямоугольных колонн (рис. 157) собирают из двух пар щитов на гвоздях. Ширина одной пары щитов (закладных) равна ширине одной из сторон колонны, а ширина другой пары щитов (накрывных) – ширине другой стороны колонны с добавлением двойной толщины доски. С наружной стороны щиты скрепляют стальными или деревянными хомутами, воспринимающими боковое давление бетонной смеси и усилия от вибрации при ее уплотнении. Хомуты ставят после установки короба.

Опалубку колонн устанавливают следующим образом. Сначала на фундаменте (подколеннике) размечают оси колонн. В процессе бетонирования в фундаменты закладывают деревянные пробки. После разметки осей колонн на фундамент кладут рамку основания таким образом, чтобы ее оси совпали с осями колонны, прочерченными на фундаменте; после этого к фундаменту подносят щиты колонны и приступают к сборке короба, устанавливая его в рамку.

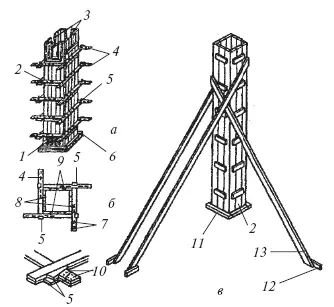

Рис. 157.Опалубка прямоугольных колонн: а – короб в собранном виде; б – стальной хомут; в – крепление короба колонны подкосами (расшивинами); 1 – дверка; 2 – короб; 3 – вырезы для ввода опалубки балок; 4 – хомуты; 5 – клинья; 6 – рамка основания; 7 – отверстия для клиньев; 8, 9 – щиты; 10 – упорные планки; 11 – рамка; 12 – пробка; 13 – подкос.

После установки короба проверяют точность внутренних размеров, совпадение осей арматуры колонны с осями опалубки, вертикальность установки опалубки. Хомуты на короб ставят после установки и выверки опалубки. Собранные короба, установленные в рамки, в проектном положении при высоте колонн до 6 м закрепляют расшивинами.

Опалубку балок и прогонов (рис. 158) обычно устанавливают одновременно и выполняют в виде коробов с днищем из ранее сколоченных щитов. Короб должен плотно прилегать к днищу, иначе через образующиеся щели из бетонной смеси будет вытекать цементное молоко. При сборке опалубки на высоте более 6 м пользуются лесами, а при сборке опалубки на высоте менее 6 м – подмостями.

На высоте менее 6 м опалубку устанавливают следующим образом. Сначала устанавливают днища коробов прогонов в вырезы коробов колонн и крепят после выверки горизонтальности монтажными гвоздями. После этого на землю кладут лаги и ставят на них на нужном расстоянии инвентарные стойки, которые подводят под днище прогонов. Вертикальность установки стоек проверяют отвесом с подбивкой клиньев. Стойки закрепляют монтажными гвоздями через днище в их оголовники. Боковые щиты короба прогонов крепят к боковым сторонам вырезов коробов колонн прижимными досками, прикрепляя их гвоздями к оголовнику стойки. По окончании этих работ днище опалубки вводят в вырезы коробов колонн и прогонов, подводя под него стойки, и ставят боковые щиты.

Стыки коробов балок с коробами прогонов заделывают скошенными репками, прикрепляя их монтажными гвоздями. Короб балки состоит из боковых щитов, днища, схваток, сбоку щитов расположена подкружальная доска. Для получения нужных размеров короб стягивают схватками.

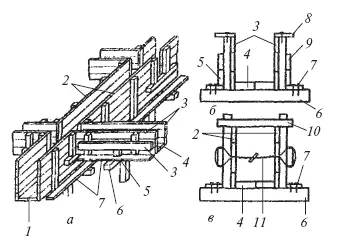

Рис. 158.Установка опалубки балок и прогонов: а – общий вид установки; б – поперечное сечение короба при наличии плиты; в – поперечное сечение короба при отсутствии плиты; 1 – днище короба прогона; 2 – боковые щиты короба прогона; 3 – боковые щиты короба балки; 4 – днище короба балки; 5 – подставка; 6 – оголовник стойки; 7 – прижимные доски; 8 – доска опалубки плиты; 9 – доска подкружальная; 10 – схватки; 11 – стяжки

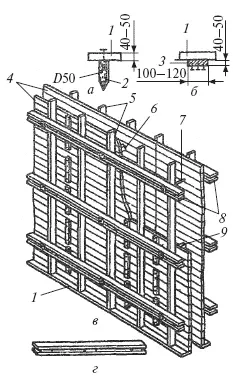

Рис. 159.Опалубка стен: а – доска направляющая, установленная на грунт; б – доска направляющая, установленная на бетонную подготовку; в – общий вид опалубки стены; г – ребро, собранное из двух досок; 1 – направляющая доска; 2 – колышек; 3 – пробка; 4 – щит стены; 5 – ребро; 6 – временная распорка; 7 – проволочная скрутка; 8 – схватка; 9 – брусок бетонный полый
