Сплачивают доски следующим образом. После укладки у стены первой доски и крепления ее к лагам, кладут рядом с ней 10–15 досок, соединяя их вплотную так, чтобы гребни вошли в пазы. Затем ставят сжимы на таком расстоянии от последней доски, чтобы между сжимом и доской можно было узкими сторонами уложить клинья. Сплачивание производят не менее чем двумя сжимами, а досок длиной более 4 мм – тремя. Установив все сжимы и клинья, постепенно, начиная от одного сжима к другому, молотком в несколько приемов забивают клинья так, чтобы доски соединялись между собой плотно, без зазоров. После сплачивания досок в пласть под углом забивают гвозди, а затем добойником втапливают шляпки.

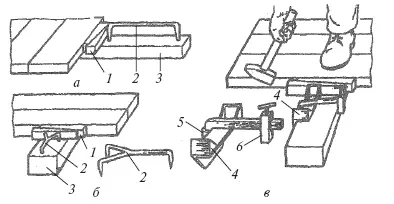

Рис. 148.Сжимы для сплачивания досок пола: а – строительная скоба; б – сжим-скоба; в – сжим клиновой с подвижной скобой; 1 – клин; 2 – скоба; 3 – лага; 4 – клиновой сжим; 5 – шпора; 6 – подвижной упор

Рычажно-зубчатым сжимом (рис. 149, а) доски пола сплачивают следующим образом. Вплотную к первой прибитой доске кладут 8–10 досок, после чего скобой зацепляют эту доску, а упор вставят на последнюю доску. Поворотами трубчатого рычага натягивают канат и сжимают доски. После плотного сжатия, без зазоров, доски прибивают гвоздями к лагам, затем, поднимая собачку с храпового колеса, ослабляют канат и поднимают скобу и сжим.

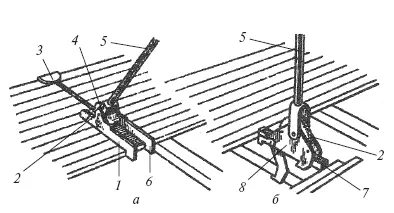

Рис. 149.Сжимы рычажные для сплачивания досок пола: а – рычажно-зубчатый с храповым колесом и натяжным канатом; б – рычажно-зубчатый с храповым колесом и зубчатой рейкой; 1 – станина; 2 – храповое колесо; 3 – зажимная скоба с канатом; 4 – барабан; 5 – трубчатый рычаг; 6 – упор станины; 7 – зубчатая рейка; 8 – корпус

Применяют также рычажно-зубчатый сжим с храповым колесом и зубчатой рейкой (рис. 149, б ). При работе используют одновременно два сжима. После закрепления первой доски пола укладывают 6–8 досок и закрепляют сжимы. Рычагом перемещают зубчатую рейку, сжимая при этом доски.

Сжим для сплачивания досок пола конструкции А. Коваленко показан на рис. 150. К рычагу шарнирно присоединена стопорная собачка. Этим рычагом приводят в движение рейку и стопорную собачку. До установки сжима на лагу рейку с планкой освобождают от с собачки и устанавливают в крайнее положение (заднее), после чего отводят тяги, и сжим кладут на лагу так, чтобы упорная планка подошла вплотную к крайней сжимаемой доске и сжим закрепился на лаге.

Рис. 150.Сжим для сплачивания досок пола: 1 – упорная планка; 2 – зубчатая рейка; 3 – стопорная собачка; 4 – стопор; 5 – рычаг; 6 – щеки; 7 – рама; 8 – тяга; 9 – захват.

Установив сжим, рычагом передвигают рейку в сторону сплачивания досок, при этом собачка входит своим концом в промежутки между зубьями рейки и обеспечивает ее передвижение в сторону сплачивания. После сжима нескольких досок поворотом рычага рейка освобождается от собачки и сжим снимается с места установки. При пользовании этим сжимом выпучивания досок не наблюдается. Для устранения провесов, образующихся при сплачивании досок, полы обрабатывают паркетнострогальной машиной или электрорубанком. До начала фрезерования полы очищают от грязи и пыли и проверяют, утоплены ли шляпки гвоздей. Обработку ведут преимущественно вдоль волокон, снимая слой толщиной не более 1,5–2 мм.

Для устройства дощатых полов разработан и применяется нормокомплект из инструментов и машин. В нормокомплект входят шиповая разводка, стальной штырь для закрепления шнура при разбивке оси пола, электрическое точило ЭТ-1 для точки инструмента, топор Б2, ножовка широкая по дереву, клещи, рубанок двойной, стамеска, трехгранный напильник, стальная скоба для сплачивания досок в труднодоступных местах, лом-гвоздодер, разметочный шнур в корпусе, рулетка, складной деревянный метр, металлический угольник, уровень строительный, шаблон-рейка для проверки расстояний между лагами, строительная каска, защитные очки, респиратор ШБ-1, резиновые перчатки и др.

Просветы между лагами и контрольной рейкой не допускаются. Зазоры между досками покрытия в отдельных местах примыкания должны быть не более 0,5 мм. Уступы (провесы) между досками пола не допускаются.
