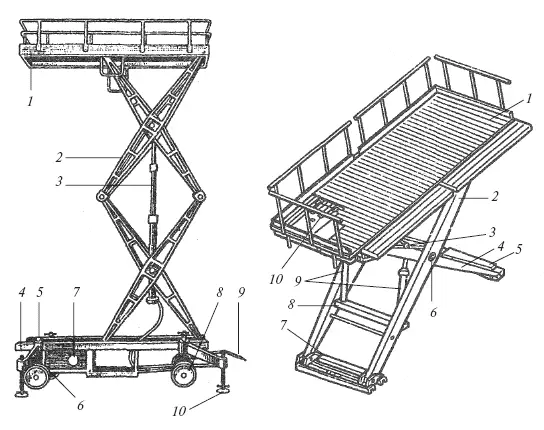

Рис. 153.Подмости передвижные: 1 – верхняя рама; 2 – рычаги; 3 – гидроцилиндр; 4 – пусковая аппаратура; 5 – нижняя рама; 6 – колеса задние; 7 – гидропривод; 8 – колеса передние; 9 – дышло; 10 – аутригер

Рис. 154.Подмости рычажные: 1 – платформа; 2, 4 – рычаги; 3 – траверса внутренних рычагов; 5, 7 – опоры; 6 – шарнир; 8 – траверса наружных рычагов; 9 – гидроцилиндр; 10 – педаль ножная.

Устанавливать опалубку следует на прочном основании. На мерзлом грунте ее устанавливать нельзя, так как при оттаивании земли опалубка просядет и изменит свою форму. Выбор типа опалубки для возведения бетонных и железобетонных конструкций зависит от следующих данных: характера конструкций, величины пролетов, высоты и длины сооружений, высоты расположения конструкций от уровня грунта и др.

Конструкция опалубки должна легко собираться и разбираться, не вызывая повреждений забетонированных изделий и затруднений при установке арматуры, укладке и уплотнении бетонной смеси.

В строительстве применяют преимущественно разборно-переставную опалубку, которую собирают из готовых элементов – щитов, коробов, снимаемых с формуемых изделий после достижения бетоном прочности, допускающей распалубливание. Для изготовления опалубки применяют мелкие, крупные и унифицированные щиты. Для восприятия бокового давления от свежеуложенной бетонной смеси делают внутренние крепления из проволочных стяжек, соединяющих противоположные стены опалубки.

Во всех щитах опалубки стороны, примыкающие к бетону, должны быть гладко обработаны. Устанавливать опалубку можно двумя способами: до монтажа короба ставится арматура в виде жестких сварных каркасов или опалубка монтируется до установки арматуры.

До установки опалубки производится геодезическая разбивка осей и закрепление отметок строящихся зданий.

Для ленточных прямоугольных фундаментов (рис. 155, а ) опалубку высотой до 200 мм делают из досок толщиной 40–50 мм. С внутренней стороны доски фиксируют на нужный размер распорками, а с наружной – кольями, забитыми в грунт вплотную к доскам, которыми также воспринимается боковое давление бетонной смеси. Опалубку ленточных фундаментов (прямоугольных), имеющих высоту более от 200 до 500 мм, делают из щитов (рис. 155, б ). Положение щитов фиксируют с внутренней стороны – распорками из брусков сечением 50×50 мм, а с наружной стороны – устройством из прижимных досок, подкосов и кольев. Боковое давление бетонной смеси воспринимается этими устройствами.

Для опалубки ленточных прямоугольных ступенчатых фундаментов высотой 500–750 мм применяют щиты с хомутами из досок или металлических уголков (рис. 155, в ).

Ширина щитов должна равняться высоте фундамента, внутренний размер опалубки – ширине фундамента. Этот размер устанавливают по шнурам, натянутым по дну траншеи. Фиксируют щиты фундамента изнутри распорками, а снаружи – хомутами. Снаружи щиты можно закреплять также подкосами, кольями или распорками, упирающимися в стены траншеи.

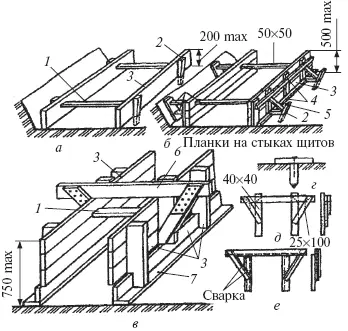

Рис. 155.Опалубка ленточных фундаментов: а – прямоугольных высотой до 200 мм; б – прямоугольных высотой от 200 до 500 мм; в – прямоугольных ступенчатых высотой до 750 мм; г – закрепление направляющей доски; д – деревянный хомут (деталь); е – стальной хомут (деталь); 1 – распорка; 2 – колья; 3 – щит боковой или боковая доска; 4 – прижимные доски; 5 – подкосы; 6 – хомуты; 7 – направляющая доска

Монтаж опалубки ленточных фундаментов высотой до 750 мм начинают с установки направляющих досок, которые крепят кольями, забиваемыми в грунт. После закрепления направляющих досок и выверки правильности их установки на них с одной стороны фундамента ставят щиты. Плоскость щитов должна совпадать с кромкой доски.

В вертикальном положении щиты крепят раскосами. Затем ставят щиты с другой стороны фундамента, строго соблюдая внутренние размеры и фиксируя их в проектном положении распорками, после чего крепят временными распорками или хомутами.

Рис. 156.Опалубка фундаментов под колонны: а – прямоугольных; б – ступенчатых; 1 – упорная планка; 2 – нарывной щит; 3 – распорка; 4 – закладной щит; 5 – проволочная стяжка; 6 – монтажный гвоздь; 7 – колья
