Для снятия и установки карданной передачи потребуются:

✓ ключи № 13 и 19 (сразу два);

✓ отвертка;

✓ монтажная лопатка;

✓ молоток;

✓ бородок;

✓ щипцы (с их помощью снимают, а затем устанавливают на место стопорные кольца).

Отвинчивают гайки крепления кронштейна безопасности, после чего снимают сначала шайбы, а затем и сам кронштейн и откладывают их в сторону. После этого отвинчивают гайки с болтов в месте соединения эластичной муфты с фланцем коробки передач. Сами болты вынимают, для чего карданный вал поворачивают, чтобы болт оказался в верхнем положении слева от оси муфты – только в этом случае его можно достать. Для того чтобы проще было вынуть болты, можно воспользоваться бородком.

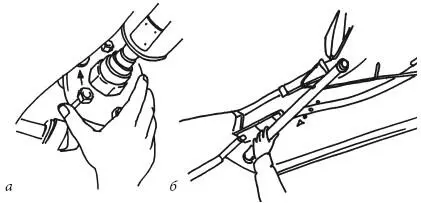

На следующем этапе отверткой подцепляют муфту и, отделив ее от фланца, опускают вниз. Затем, удерживая при помощи монтажной лопатки в неподвижном положении, разъединяют фланец вала с фланцем ведущей шестерни редуктора заднего моста и детали отделяют (рис. 56 а).

Отсоединив от кузова автомобиля поперечину промежуточной опоры, приступают к снятию самой карданной передачи; для этого деталь ведут вдоль днища автомобиля по направлению к его передней части так, чтобы задний вал прошел над тросом стояночного тормоза (рис. 56 б).

Рисунок 56. Снятие карданной передачи

Снятую деталь тщательно очищают от грязи и осматривают. Первым делом надо обратить внимание на уплотнитель центрирующего кольца второго вала коробки передач, который должен быть целым.

При наличии повреждений на уплотнителе центрирующего кольца второго вала коробки передач его следует заменить новым, для чего:

✓ специальными щипцами снимают стопорное кольцо и уплотнитель центрирующего кольца;

✓ уплотнитель заменяют;

✓ при помощи молотка центрирующее кольцо запрессовывают до упора;

✓ стопорное кольцо ставят на место;

✓ устанавливают новую карданную передачу.

Все операции по установке нового механизма повторяют процесс разборки в обратном порядке.

1. Проверить крепежные элементы эластичной муфты и фланцев карданных шарниров. Возможно ослабление болтов и гаек в системе крепления. Следует подтянуть ослабленные крепежные элементы, а в будущем своевременно проверять качество крепежа узлов и агрегатов трансмиссии и не допускать их ослабления.

2. Проверить подшипники карданных валов и шипы крестовины. Часто в результате износа возрастает зазор между деталями, что и приводит к шуму в карданной передаче. Необходимо разобрать ее, заменить изношенные детали новыми или поставить новый механизм в сборе. Если крестовина меняется в домашних условиях, перед разборкой механизма нужно точно отметить местоположение всех деталей, чтобы они не сместились относительно друг друга после замены поврежденных частей. Затем специальными щипцами снимают стопорные кольца, подшипники выпрессовывают при помощи молотка, поврежденные или изношенные подшипники заменяют новыми и запрессовывают в отверстия вилки.

3. Проверить шлицевое соединение карданных валов замером зазора. Снять карданную коробку, провести замеры, при обнаружении износа заменить отдельные детали, снова собрать карданную передачу и поставить ее на место.

Карданная передача нуждается в диагностике, если в ней возникает характерный стук всякий раз, когда:

✓ автомобиль трогается с места;

✓ автомобиль начинает резко набирать скорость;

✓ переключают передачи.

Надо отметить важный момент: при попытке перебрать карданную передачу без обращения к специалистам очень часто автовладельцы не могут в дальнейшем провести правильную балансировку своего автомобиля, что приводит к появлению вибрации и постоянного неприятного гула. Поэтому при обнаружении серьезных дефектов, например, если замене подлежат валы или требуется полная разборка карданной передачи, устранять их самостоятельно чрезвычайно сложно, так что стоит или купить новую карданную передачу в сборе, или провести ремонт в СТО, у работников которой есть необходимые стенды для балансировки автомобиля.

Возможны следующие причины возникновения проблемы.

1. Дисбалансировка карданной передачи. Она может появиться в результате деформирования или изменения положения одного из валов. Также ее причиной могут стать увеличившийся в результате износа деталей зазор, недостаточно затянутые крепления опор или попадание в карданный вал камня из-под колес.
