1. Проверить сальник ведущей шестерни. Утечка может возникнуть из-за его износа или повреждения. Деталь необходимо заменить.

2. Осмотреть сальник полуоси. Если барабаны, колодки или тормозные щиты сильно замаслены, необходимо сменить деталь. Осмотреть саму полуось, при ее деформации заменить.

3. Проверить уплотнительные накладки и надежность крепления картера редуктора заднего моста. Причиной утечки может стать ослабление крепления или повреждение уплотнителей. При необходимости заменить детали новыми.

Неисправности ходовой части (передней и задней подвесок, колес и шин) нередко приводят к повышенному расходу топлива и быстрому износу шин, поэтому ее диагностику необходимо проводить регулярно и своевременно.

Проверку ходовых механизмов проводят:

✓ посредством визуального осмотра систем, для этого понадобятся стенд, смотровая яма или эстакада;

✓ в ходе тестирования автомобиля на контрольном пробеге, когда: проверяют способность машины сохранять прямолинейность движения; устанавливают стук и шум подвесок; прослушивают скрипы; проверяют работу пружин и амортизаторов.

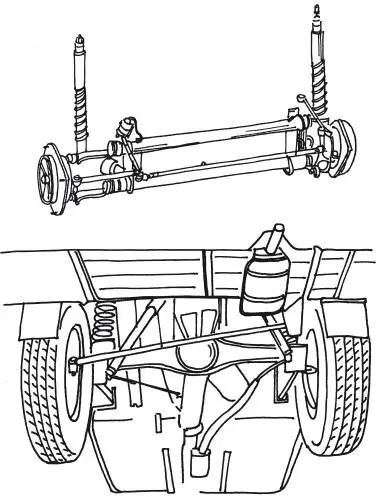

При наружном осмотре элементов передней и задней подвесок автомобиля, его колес и шин проверяют состояние деталей подвесок, осматривают места их крепления, выявляют деформации деталей, их износ, наличие или отсутствие повреждений (рис. 59).

Рисунок 59. Передняя и задняя подвески автомобиля

Особое внимание уделяют осмотру резиновых деталей; при обнаружении следов старения или повреждений резиновых элементов системы необходимо произвести замену деталей.

При осмотре резинометаллических шарниров проверяют отсутствие на деталях следов износа, различных повреждений, в том числе и трещин.

Если резиновая часть отделилась от арматуры или выгнулась на одной из сторон, деталь подлежит замене.

Для проверки на деформацию кронштейна буфера сжатия передней подвески автомобиль вывешивают на передние колеса, затем при помощи линейки или рулетки замеряют расстояние от края отверстия в кронштейне до края чашки буфера. В норме оно не должно быть меньше 32 мм.

Для про верки осадки верхней опоры стойки подвески необходимо поставить автомобиль на ровную поверхность, после этого при помощи рулевого колеса установить одинаковое расстояние по всей окружности от ограничителя хода сжатия до резиновой части опоры. После того как зазор станет одинаковым по всей длине окружности, замерить его при помощи штангенциркуля. В норме он не должен быть больше 10 мм.

Для того чтобы установить степень деформации поперечины передней подвески, нужно открутить гайки крепления осей нижних рычагов на такое расстояние, чтобы в полученный зазор между дистанционной шайбой и привалочной поверхностью поперечины можно было поставить ножку штангенциркуля, соединив ее со стержнем переднего болта.

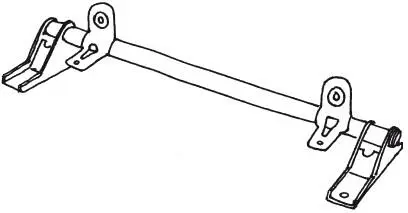

После этого нужно замерить длину поперечины от левого до правого болтов осей нижних рычагов, которая в норме составляет 610—612 мм (рис. 60).

Рисунок 60. Поперечина передней подвески

Если поперечина сильно деформирована, то невозможно будет отрегулировать углы установки колес; в этом случае необходимо заменить поперечину новой.

При визуальном осмотре необходимо убедиться в отсутствии следов повреждений, трещин или деформации, после чего можно переходить к проверке состояния резинометаллических шарниров.

В ходе диагностики ходовой части необходимо внимательно осмотреть все элементы системы:

✓ стойки передка кузова;

✓ поперечину;

✓ рычаги подвески;

✓ оси нижних рычагов.

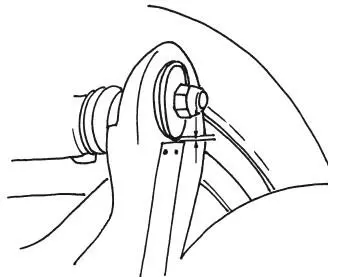

Для проверки состояния резинометаллических шарниров автомобиль вывешивают на передние колеса, после чего штангенциркулем замеряют радиальное смещение внутренней упорной шайбы сайлентблока относительно кромки внешней втулки. В норме оно не должно превышать 2,5 мм, это так называемая просадка шарнира (рис. 61).

Рисунок 61. Замер радиального смещения шарниров
