Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

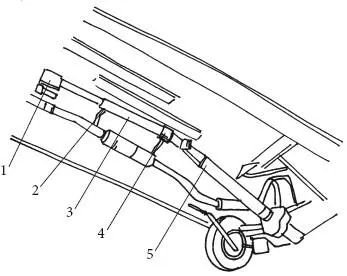

Рисунок 50. Общий вид карданной передачи: 1 – эластичная муфта; 2 – кронштейн безопасности; 3 – передний карданный вал; 4 – промежуточная опора; 5 – задний карданный вал

Прежде чем приступить к проверке технического состояния карданной передачи автомобиля, следует тщательно очистить валы передачи от грязи, после чего приступить к осмотру деталей механизма.

При помощи ключей проверяют надежность затяжки шести крепежных болтов эластичной муфты, после этого выявляют надежность крепления к кузову автомобиля кронштейна безопасности. Затем следует посмотреть, не ослабли ли болты, прикрепляющие к поперечине промежуточную основу, потом проверяют гайки, соединяющие поперечину с днищем кузова автомобиля (рис. 51).

Рисунок 51. Проверка креплений

На следующем этапе осматривают и при необходимости подтягивают болты, скрепляющие вилку карданного вала с фланцем ведущей шестерни редуктора. При осмотре следует обратить внимание на резиновые детали промежуточной опоры, которые не должны иметь трещин или иных повреждений.

Теперь можно переходить к проверке карданных шарниров системы.

Для того чтобы проверить надежность шарниров, одной рукой надо прижать передний вал, чтобы он оставался неподвижным, а второй рукой слегка подергать задний карданный вал за переднюю часть в поперечном к самому валу направлении (рис. 52 а). Затем проделать ту же операцию с задней частью, при этом не должно ощущаться люфта в шарнирах (рис. 52 б).

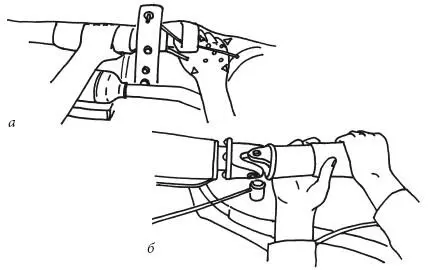

Рисунок 52. Проверка карданных шарниров

После этого, удерживая передний карданный вал неподвижно, несколько раз резко поворачивают задний карданный вал вокруг своей оси сначала в одну сторону, затем – в другую, при этом фланец ведущей шестерни редуктора должен оставаться неподвижным. При поворачивании следует обратить внимание, не появились ли окружные зазоры.

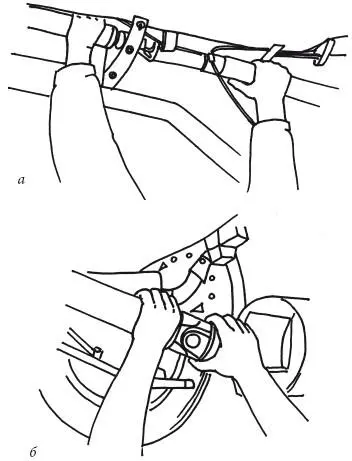

Рисунок 53. Проверка окружных зазоров

Сначала процедуру проводят с передней половиной заднего карданного вала (рис. 53 а), затем повторяют с задней. На последнем этапе надо несколько раз повернуть передний карданный вал вокруг своей оси сначала в одну сторону, затем – в другую (рис. 53 б). Движения должны быть короткими и достаточно резкими, при этом второй рукой придерживают эластичную муфту, чтобы она оставалась неподвижной.

После диагностики исправности деталей переходят к смазке шлицевого соединения.

Для проведения этого профилактического мероприятия требуются ключ № 10, пресс-масленка и специальный шприц – солидолонагнетатель (рис. 54).

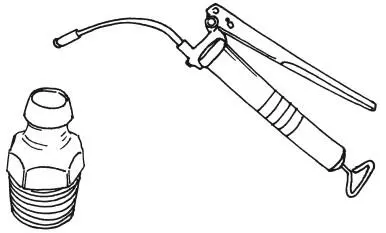

Рисунок 54. Пресс-масленка и солидолонагнетатель

Перед проведением смазки пробку шлицевого соединения тщательно очищают от грязи: большую грязь удаляют специальной металлической щеткой, остатки зачищают мягкой тряпкой.

После этого ключом отвинчивают пробку шлицевого соединения (рис. 55 а) и на ее место помещают пресс-масленку, в нее вставляют шприц и наполняют соединение смазкой, пока ее излишки не появятся из-под сальника (рис. 55 б). В завершение пресс-масленку снимают и возвращают на место пробку шлицевого соединения.

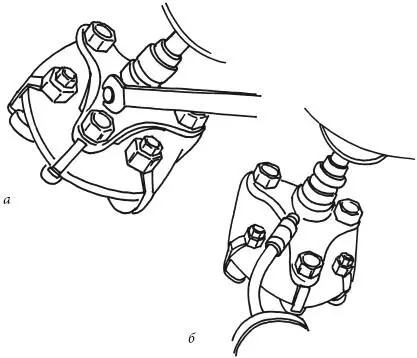

Рисунок 55. Смазка шлицевого соединения

При осмотре шлицевого соединения надо проверить величину окружного зазора, которые не должны превышать 0,3 мм.

Для проведения операции по снятию карданной передачи с автомобиля требуется эстакада или смотровая яма. Заднюю часть машины вывешивают, чтобы колеса могли свободно вращаться. Передние колеса следует закрепить, чтобы машина не двигалась с места. Рычаг коробки передач переводят в нейтральное положение, а рычаг привода стояночного тормоза опускают до упора.
