Экземпляр, попавший на реставрацию, был не просто в хорошем, а в идеальном состоянии, если не считать чуть-чуть оржавленного канала ствола и утраты зацепа защелки для фиксации штыка в откинутом (боевом) положении.

Выброс штыка происходил автоматически под действием пружины, фиксация – посредством защелки, зуб которой заходил в прорезь пенька, посаженного в «ласточкин хвост» на срезе ствола (см. далее). Кстати, злосчастный пенек был утерян не просто так, потому что констукция явно неудачна: при работе штыком нагрузка на мелкую деталь слишком велика, а закреплена она достаточно слабо.

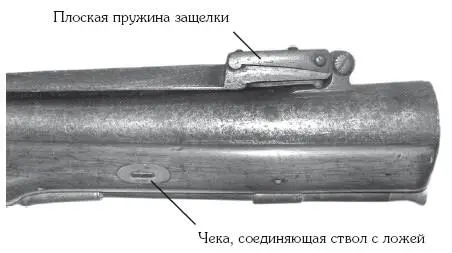

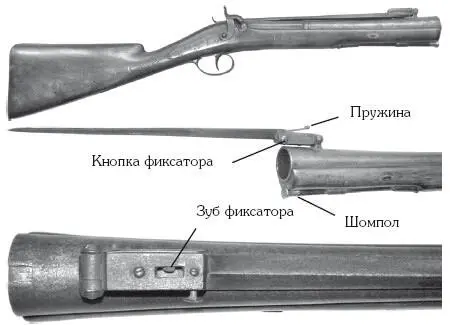

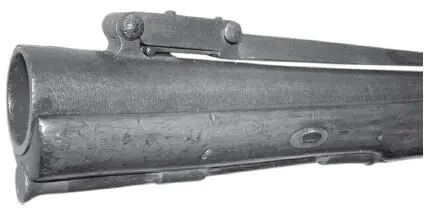

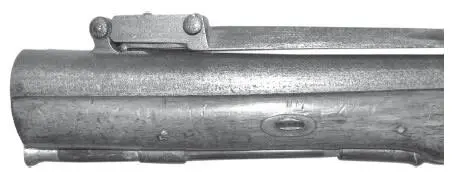

Чтобы откинуть штык, следовало сдвинуть назад ползун фиксатора, расположенный у казенника, рядом с курком – он удерживал клинок за его острие, а возврат производился вручную после нажатия кнопки переднего фиксатора, являющегося частью штыка (рис. 151–154).

Рис. 151

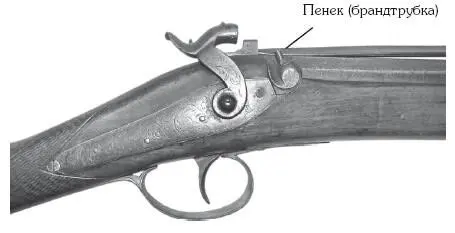

Перед нами классический капсюльный замок, в котором поджог заряда происходил от удара курка по насаженному на «пенек» медному капсюлю с гремучертутным составом внутри. Форс пламени проникал через продольное отверстие в пеньке прямо к заряду. В отличие от сравнительно капризных, а главное – зависимых от погодных условий кремневых замков, капсюльные гарантированно обеспечивали выстрел даже в проливной дождь и туман.

Рис. 152

Рис. 153

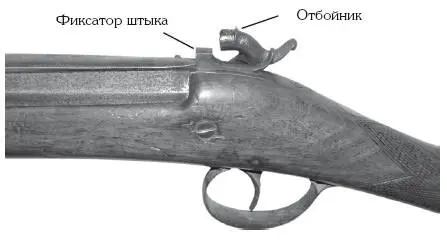

Чтобы осколки капсюля не летели в глаза стрелку, курок имел вогнутую ударную поверхность с прорезью вверху для отвода прорвавшихся газов, а также дополнительный отбойник – что-то вроде небольшого козырька (рис. 155, 156).

Рис. 154

Рис. 155

Для насадки капсюля курок оттягивался наполовину, становясь на так называемый предохранительный взвод (полувзвод). Затем, нажав спуск, его возвращали обратно. Конструкция была такова, что курок не давил на капсюль, угрожая случайным выстрелом, а зависал над ним, едва касаясь. «Клюнуть» до конца он мог только при нажатом спусковом крючке. Для выстрела курок взводился максимально назад на боевой взвод.

Рис. 156

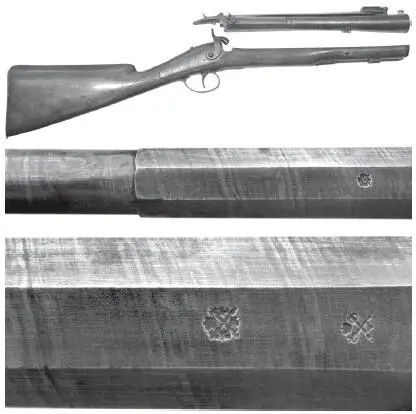

Ствол и ложа соединялись в двух местах: шурупом через «хвост» казенника и подствольной чекой – классическая, испытанная конструкция. Как и следовало ожидать, после неполной разборки обнаружилось, что ствол дамасковый, в первозданном, буквально заводском состоянии, с клеймами, атрибутировать которые я предлагаю тем, кому это интересно (рис. 157).

Рис. 157

Собственно, реставрация заключалась в легчайшей косметической расчистке и смазке, а главное – в изготовлении, подгонке и закреплении на месте зацепа защелки, чтобы штык оставался в боевом положении.

Рис. 158

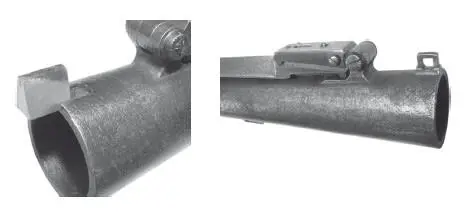

Ход работы был прост: сначала сделана габаритная болванка и подогнана так, чтобы легко садилась (точнее, вдвигалась) в паз «ласточкин хвост», как крепится большинство подобных деталей на оружии по сей день. Затем сопрягаемые поверхности были залужены оловянным припоем, заготовка вбита на место, прогрета и, таким образом, припаяна (рис. 158).

И только теперь, то и дело опуская на нее штык, неторопливо и тщательно надфилями была получена форма, которую вы видите. При этом приходилось отслеживать два основных момента: чтобы фиксация происходила легко, но без «болтанки», и чтобы штык зависал не слишком низко и не слишком высоко, а гармонично продолжал линию ствола [28].

Это удалось – при сдвиге фиксатора ужасный клинок описывал дугу и с приятным щелчком становился, куда положено. Колите разбойника прямо в черное сердце!

Не могу не обратить внимания на один нюанс, характеризующий скрупулезность тогдашнего подхода к проблеме качества: чтобы процесс открывания штыка происходил легче, а также во избежание износа от трения, конец откидной пружины оснащен маленьким роликом, который скользит не прямо по стволу, а по специальному криволинейному наплыву в виде трамплинчика продуманной формы, призванной оптимизировать усилия при взаимодействии деталей. И ролик, и наплыв закалены (рис. 159).
