Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

Далее следует оценка состоянияпредмета: степени его износа, разрушения коррозией, характера механических повреждений, наличия утрат и, самое главное, – возможности все это исправить, а также определение путей и средств исправления.

Поскольку мы говорим не о реставрации вообще, а конкретно об оружии, то возиться нам предстоит с обыкновенной ржавчиной (я не думаю, что кто-нибудь предложит вам восстановить бронзовый античный меч, хотя реставрация бронзы довольно проста, так как она, в отличие от железа, не превращается в труху даже через две тысячи лет). А ржавчина ржавчине рознь, и в зависимости от ее типа приходится применять разные методы расчистки. Рассмотрим это на наглядных примерах.

Итак, грубо говоря, всю ржавчину мира можно разделить на несколько более или менее отчетливых типов.

Поверхностная ржавчина — самый безобидный и легко выводимый вид. Уже из названия понятно, что она не успела проникнуть в глубь металла, а расползлась по его поверхности, изглодав толщину не более 0,1–0,2 мм. То, что она порой пузырится пышной «пеной», отнюдь не делает ее менее поверхностной – просто гидроокись железа гораздо объемнее своего прародителя. Характерный пример: клинок кинжала.

Для того чтобы он засиял хладной сталью, требуется элементарная шлифовка абразивными брусками, без привлечения «тяжелой артиллерии» в виде кислот и прочей химии, что, кстати, вообще нежелательно в любом случае.

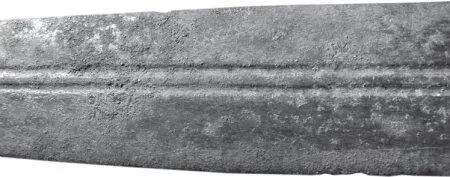

Очаговая ржавчина (рис. 60) возникает иногда на поверхности вполне пристойных железок там, где сталь изначально имела какой-нибудь дефект внутренней структуры, или ее схватили потными пальцами, да так и бросили, или вода капала, или прикасалось какое-то время что-то сырое, и т. п. Обычно зловредные пятна въедаются достаточно глубоко, до 0,5–1 мм, хотя металл вокруг может сиять первозданной полировкой. Это понятно: коррозии необходимо за что-то зацепиться, а потом она «работает» в пределах отвоеванного ареала. Чем глаже поверхность, тем она неприступнее. Механически такие очаги не вывести, а если вы настоятельно хотите от них избавиться, придется работать с кислотами.

Рис. 60

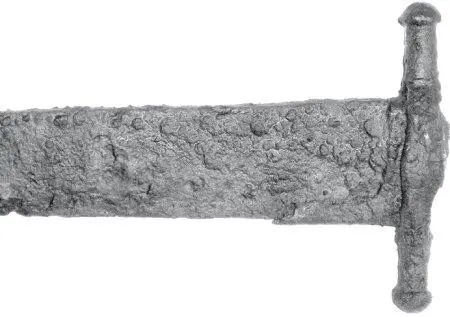

Глубинная, застарелая (рис. 61) в веках и окаменевшая ржавчина, когда формообразующий металл в той или иной степени замещен ею, а общий вид предмета кажется неплохим, в большинстве случаев не подлежит удалению. И еще раз: не подлежит удалению! Выковыряв или вытравив ее, мы вместо вполне благообразного клинка или чего-то другого получим безобразную ноздреватую железяку, зато – чистую и серебристую! Оно вам надо?

Рис. 61

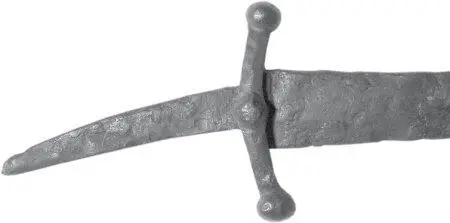

Наконец, худший из вариантов — сплошная коррозия, когда практически вся сталь превратилась в рыхлую ржавчину. Смотреть на это противно, никакой коллекционной ценности такое «оружие» не имеет, о реставрации говорить не приходится. Ниже – образчик сплошной коррозии. Предмет еще сохраняет форму, но это уже не металл. Перед нами аланская сабля (Кавказ, X в.): остатки навершия и клинка с крестовиной, от которой уцелело не более 10 %. Если все это сжать, получится кучка праха (рис. 62).

Рис. 62

В музеях такие останки основательно консервируют, например, заливая воском, и оставляют в покое на радость потомкам. Правда, существует взрывоопасная технология восстановления железа в водороде, но еще никому не удалось таким способом повернуть время вспять, превратив рыжую губку в серебристый металл.

Чтобы сполна и качественно очистить предмет от органической и неорганической грязи и продуктов коррозии, его нужно разобрать на куски, что, к сожалению, удается далеко не всегда. То есть, применив грубую силу и наплевав на принцип обратимости, мы можем разломать что угодно. Китайская пословица гласит: «Оседлать тигра легко, трудно слезть!»

После лихого демонтажа отважные молотобойцы часто проявляют чудеса гибкости в попытках прокусить собственные локти, но поздно, поэтому к проблеме корректной разборки следует подходить со всей ответственностью перед лицом истории. Обычно предметы старины выглядят недурно, но стоит за них взяться… Это как с людьми: ходит-ходит, скрипит-скрипит, а попадет в руки врачей – и вот уже пахнет поминальными пирогами. Поэтому резюме: всегда старайтесь полностью разобрать вещь, но по-умному, без членовредительства. Любая царапина или вмятина будет вашей вмятиной, и через сто-двести лет потомки тяжко задумаются над ее происхождением, и, возможно, даже изобретут остроумное и нелепое объяснение причин ее появления, и напишут диссертацию, и будут брызгать слюной в научных диспутах.
