На конце распредвала для этого установлена специальная шестерня, а на конце коленчатого вала — либо зубчатый шкив, либо звездочка. Что именно используется в ГРМ — ремень или цепь, зависит от конкретной модели автомобиля.

Примечание.

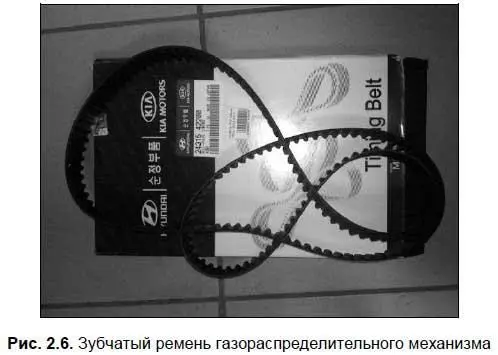

Цепь все время должна быть натянута соответствующим образом, и для этого применяется специальный натяжитель, который монтируется в комплекте с башмаком. Если же в автомобиле применяется ремень ГРМ, то его требуемое натяжение обеспечивается с помощью соответствующего натяжного ролика.

Учтите, что разрыв цепи или ремня ГРМ грозит серьезной поломкой мотора (будут погнуты клапана и др.), в результате чего придется делать сложный и дорогостоящий капитальный ремонт. Обычно ремень ГРМ выдерживает пробег порядка 60 000 км, а цепь считается более надежной. Также очень важными деталями являются ролики ремня ГРМ — они со временем изнашиваются, и их также необходимо своевременно менять (поломка ролика чревата тем же, что и разрыв ремня ГРМ).

Кривошипно-шатунный механизм (сокращенно КШМ) обеспечивает преобразование поступательно-вращательного движения поршня внутри цилиндра во вращательное движение коленчатого вала двигателя. У стандартного четырехцилиндрового мотора КШМ включает в себя блок цилиндров с картером, головку блока цилиндров, поддон картера двигателя, поршни в комплекте с поршневыми кольцами и пальцами, шатуны (на которых крепятся поршни), коленчатый вал и маховик.

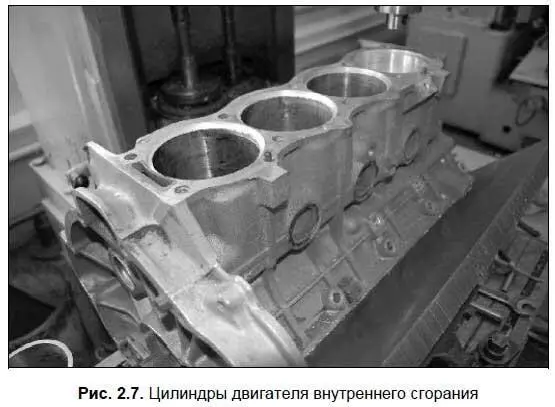

Главная часть КШМ (да и двигателя вообще) — это блок цилиндров. Он состоит не только из цилиндров (рис. 2.7) и деталей поршневой группы, но и целого ряда прочих элементов: каналов, заглушек, подшипников, сверлений. Коленвал, который установлен на специальных подшипниках, вращается именно в блоке цилиндров.

Внизу блока цилиндров расположен картер. Внутри блока цилиндров во время работы двигателя постоянно циркулирует охлаждающая жидкость: летом это может быть простая вода, в холодный же сезон необходимо использовать тосол или антифриз. Также внутри блока цилиндров проходят масляные каналы, которые относятся к системе смазки двигателя.

Примечание.

Немалая доля навесного моторного оборудования монтируется именно на блоке цилиндров, и при включенном двигателе работает с ним как единое целое.

Что касается назначения и принципа работы поршня и иных деталей поршневой группы, то об этом мы уже говорили выше. Напомним лишь, что под силой мощного давления, которое образуется в цилиндре после сгорания рабочей смеси, поршень движется вниз и передает свое движение через шатун (на котором он установлен) на коленчатый вал, образуя тот самый крутящий момент, с помощью которого автомобиль и приводится в движение.

Знайте, что двигатель внутреннего сгорания работает в довольно жестком режиме. На холостых оборотах (т. е. когда мотор работает, но машина стоит на месте, находясь на нейтральной передаче) коленчатый вал вращается со скоростью 600–900 оборотов в минуту (или около 10–16 оборотов в секунду). Во время движения со средней скоростью мотор работает еще интенсивнее, и коленчатый вал крутится со скоростью от 2000 до 3000 оборотов в минуту. А у современных спортивных авто скорость вращения коленвала может зашкаливать за 200 оборотов в секунду (10 000 — 13 000 оборотов в минуту).

Следовательно, поршни в цилиндрах перемещаются вверх-вниз очень быстро. Ранее мы уже отмечали, что за один полный оборот коленвала поршень успевает дважды пройти расстояние между ВМТ и НМТ. Так вот: эти движения он выполняет буквально за какие-то доли секунды. Если к этому добавить мощное давление, а также высокую температуру в каждом цилиндре, то условия работы двигателя внутреннего сгорания можно назвать экстремальными.

Для работы двигателя внутреннего сгорания необходимо обеспечение тщательной смазки всех его трущихся элементов — в противном случае он будет выходить из строя чуть ли не моментально. Для этого предназначена система смазки двигателя, с которой мы здесь кратко и познакомимся.

Система смазки двигателя внутреннего сгорания включает в себя перечисленные ниже элементы.
