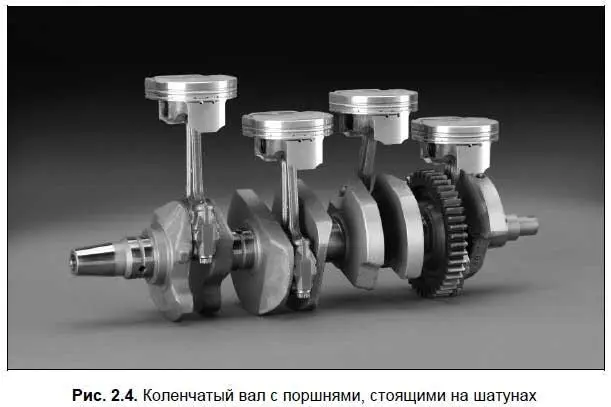

Поршень монтируется на шатуне с помощью поршневого пальца, а шатун, в свою очередь — на кривошипе коленчатого вала (рис. 2.4).

При сгорании горючей смеси образующиеся газы расширяются и давят на поверхность поршня, в результате чего он движется вниз и через шатун передает свою энергию на коленчатый вал, заставляя его вращаться. На конце коленвала находится маховик — массивный металлический диск. Он обеспечивает инерционное вращение коленчатого вала, благодаря чему совершаются подготовительные такты рабочего цикла двигателя.

Горючая смесь, представляющая собой смесь паров бензина и воздуха, поступает в камеру сгорания через впускной клапан, а после сгорания превращается в выхлопные газы и выходит через выпускной клапан. И впускной, и выпускной клапана открываются тогда, когда их толкает соответствующий кулачок распределительного вала, и вновь плотно закрывают отверстие с помощью мощных пружин, когда кулачок уходит.

Распределительный вал приходит в движение от коленчатого вала. В головке блока цилиндров есть специальное отверстие с резьбой, в которое вкручивается свеча; именно она дает искру, от которой воспламеняется горючая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьмицилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в этих положениях он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее крайнее его положение — нижней мертвой точкой (сокращенно соответственно ВМТ и НМТ). Расстояние между верхней и нижней мертвыми точками называется ходом поршня.

Когда поршень находится в верхней мертвой точке, над ним остается пространство, которое называется камера сгорания; именно в этом пространстве воспламеняется и сгорает горючая смесь. В результате воспламенения образуется нечто вроде минивзрыва, который отталкивает поршень вниз — именно в этот момент происходит превращение тепловой энергии в механическую: двигаясь вниз, поршень толкает коленчатый вал, от которого крутящий момент передается на ведущие колеса автомобиля (более подробно о том, как это происходит, вы узнаете позже). Объем, занимаемый камерой сгорания, так и называется — объем камеры сгорания.

Объем, который находится в пространстве между ВМТ и НМТ, называется рабочим объемом цилиндра. Если сложить объем камеры сгорания и рабочий объем цилиндра, получится полный объем цилиндра.

Сумма полных объемов всех цилиндров двигателя внутреннего сгорания называется рабочим объемом двигателя.

Рабочий цикл двигателя внутреннего сгорания — это определенная последовательность процессов, периодически совершающихся в каждом цилиндре.

Важно.

Каждый из рабочих процессов происходит в течение одного хода поршня и называется тактом.

Все двигатели внутреннего сгорания делятся на две категории: четырехтактные и двухтактные. Как нетрудно догадаться, в первом случае один рабочий цикл совершается за четыре хода поршня, а во втором — за два хода поршня. Отметим, что современные автомобили, за редким исключением, оснащаются четырехтактными моторами. А двухтактные двигатели устанавливаются обычно на мотоциклах, мопедах, моторных лодках и т. п.

Рабочий цикл четырехтактного двигателя внутреннего сгорания включает в себя следующие такты: впуск, сжатие, рабочий ход и выпуск.

Начинается рабочий цикл с первого такта — впуска горючей смеси в цилиндр двигателя. Отметим, что топливо сгорает в камере сгорания не в чистом виде, а в виде смеси его паров с воздухом. Для подготовки топливно-воздушной смеси предназначен специальный прибор, который называется карбюратор (но в современных машинах карбюраторы, как правило, не используются — там эти функции возложены на специальные электронные приборы).

Смесь попадает в цилиндр в результате открытия впускного клапана, на который оказывает необходимое воздействие соответствующий кулачок распределительного вала. Знайте, что в этот момент поршень непременно располагается в ВМТ и начинает движение вниз в направлении НМТ. Получается, что, двигаясь вниз, поршень засасывает в цилиндр горючую смесь через открывшийся впускной клапан. Этот процесс продолжается, пока поршень не достигнет НМТ: одновременно с этим впускной клапан герметично закрывается под воздействием соответствующих пружин.
