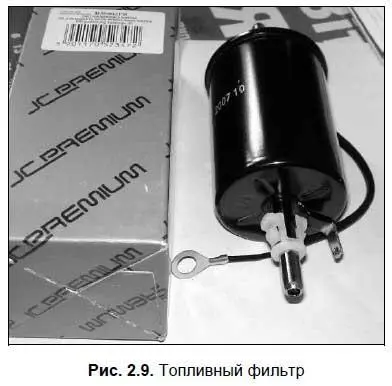

Для наиболее качественной (тонкой) очистки топлива, поступающего в топливный насос, применяется топливный фильтр (рис. 2.9), находящийся в моторном отсеке. Кстати, в некоторых случаях фильтр устанавливается и до, и после топливного насоса — с целью улучшения качества очистки поступающего в двигатель топлива.

Важно.

Топливный фильтр следует менять через каждые 15 000 — 25 000 км пробега (в зависимости от конкретной марки и модели автомобиля).

Для обеспечения подачи топлива в двигатель используется топливный насос. Обычно он включает в себя следующие детали: корпус, диафрагма с приводным механизмом и пружиной, впускной и выпускной (нагнетательный) клапаны. Также в насосе присутствует еще один сетчатый фильтр: он обеспечивает последнюю, четвертую стадию очистки топлива перед подачей его в двигатель. Среди прочих деталей топливного насоса отметим шток, нагнетательный и всасывающий патрубки, рычаг ручной подкачки топлива и др.

Топливный насос может приводиться в действие от валика привода масляного насоса либо от распределительного вала двигателя. При вращении любого из этих валов находящийся на них эксцентрик оказывает давление на шток привода топливного насоса. Шток, в свою очередь, давит на рычаг, а рычаг — на диафрагму, в результате чего та опускается вниз. После этого над диафрагмой образуется разряжение, под влиянием которого впускной клапан преодолевает усилие пружины и открывается. В результате определенная порция топлива засасывается из топливного бака в пространство над диафрагмой.

Когда затем эксцентрик «отпускает» шток топливного насоса, рычаг перестает давить на диафрагму, в результате чего за счет жесткости пружины та поднимается вверх. При этом образуется давление, под действием которого впускной клапан плотно закрывается, а нагнетательный — открывается. Топливо над диафрагмой направляется в карбюратор (или иной прибор, используемый для приготовления горючей смеси — например, инжектор). Когда эксцентрик в очередной раз начинает давить на шток, топливо всасывается и процесс повторяется заново.

Однако очищать следует не только топливо, но и воздух, используемый для приготовления горючей смеси. Для этого используется специальный прибор — воздушный фильтр. Он устанавливается в специальный корпус после воздухозаборника и закрывается крышкой (рис. 2.10).

Воздух, проходя через фильтр, оставляет на нем весь содержащийся мусор, пыль, примеси и т. д., и для приготовления горючей смеси используется уже в очищенном виде.

Помни об этом.

Воздушный фильтр является расходным материалом, который следует менять через определенный пробел (обычно 10 000 — 15 000 км). Засорившийся фильтр затрудняет прохождение через него воздуха. Это становится причиной перерасхода топлива, поскольку горючая смесь будет содержать много топлива и мало воздуха.

Очищенные компоненты горючей смеси (бензин и воздух) каждый своей дорогой поступают в карбюратор или иной прибор, специально предназначенный для создания горючей смеси из паров бензина и воздуха. Готовая смесь подается в цилиндры двигателя.

Примечание.

Карбюратор автоматически регулирует состав горючей смеси (соотношение паров бензина и воздуха), а также ее количество, подаваемое в цилиндры, в зависимости от режима работы двигателя (холостой ход, размеренная езда, ускорение и др.). Как мы уже отмечали ранее, на современных автомобилях карбюраторы используются редко (всем управляет электроника, самый известный такой прибор — инжектор), но советские и российские автомобили (ВАЗ, АЗЛК, ГАЗ, ЗАЗ) выпускались с карбюратором. Поскольку на таких авто и сегодня ездит пол-России, мы далее подробно рассмотрим принцип работы и устройство карбюратора.

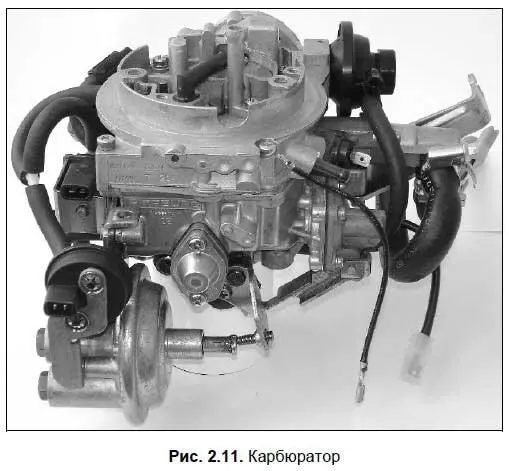

Карбюратор (рис. 2.11) состоит из большого количества разных деталей и включает в себя ряд систем, необходимых для стабильной работы двигателя.

Ключевыми элементами типового карбюратора являются: поплавковая камера, поплавок с игольчатым запорным клапаном, смесительная камера, распылитель, воздушная заслонка, дроссельная заслонка, диффузор, топливные и воздушные каналы с жиклерами.
