В состав вентполов входят плиты, устанавливаемые через прокладку на стальную регулируемую опору, которая крепится к «черному» полу.

Стрингеры обеспечивают максимальную геометрическую стабильность конструкции. Опоры и стрингеры позволяют создать большое (до 2 м) подпольное пространство, которое можно использовать под хозяйственные нужды, в том числе как разборную сценическую площадку для учреждений культуры. Винтовые опоры имеют диапазон регулирования в пределах 50 мм, что позволяет создать идеально ровную поверхность надстроенного пола практически на любом основании. Опора состоит из трубчатой и резьбовой частей.

Монтажные плиты пола размером 600×600 мм и весом 35 кг представляют собой «слоеный пирог», сердцевина которого — древесная плитная основа (ДСП, OSM или MDF). Нижняя часть плиты экранируется от токов металлической фольгой, верхняя, рабочая, покрывается декоративным слоистым пластиком. В качестве декоративной поверхности может использоваться новый материал на основе акрила всего 0,8 мм толщиной повышенной износостойкости.

Панели вентпола легко снимаются при помощи вакуумного подъемника, открывая доступ к сетям и оборудованию в том квадрате, где требуется замена панелей или ремонт коммуникаций. Потом они так же плотно и герметично устанавливаются на место. Техническим службам здания не нужно вскрывать бетонный пол, чтобы проложить несколько новых кабельных линий, перенести рабочие места, добавить оборудование. Требуется лишь поднять нужные плиты в полу, лежащие по трассе.

Коллекция по декорам насчитывает более 100 композиций и составлена с учетом потребительских предпочтений. Декоры под цвет пород деревьев европейских и экзотических, под камень и металл, разноцветные и монохромные, плоскостные и с эффектом объема.

Вентилируемый пол является наиболее эффективным решением для оборудования административных, в первую очередь офисных помещений класса «А», компьютерных залов, банков, центров развлечений, казино, спорткомплексов, супермаркетов, а также промышленных предприятий, складов, электрощитовых, цехов с высокой нагрузкой на пол и агрессивными средами. [91]

Работающее оборудование автономной котельной создает шумы и вибрации, которые по несущим конструкциям здания передаются в квартиры и тем самым создают жителям определенный дискомфорт. При этом часто превышаются допустимые санитарные нормы.

Традиционным способом защиты от вибрации остаются так называемые плавающие полы с использованием минеральной ваты, стиропора, пеноматериалов или резиновых пластин. Эффективность такой виброизоляции составляет не более 40–50 % при нижнем пределе собственной частоты от 10 до 20 Гц.

Компания «GERB» разработала конструкцию плавающего пола, показатель собственной частоты которого может быть значительно снижен до 3–6 Гц, а эффективность виброизоляции увеличена до 90 %.

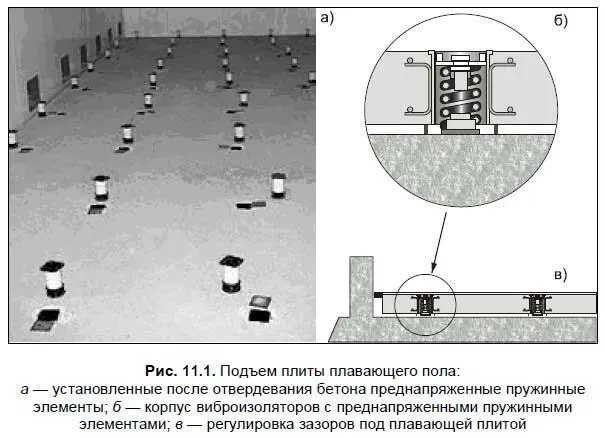

Система плавающих полов со встроенными пружинными элементами представляет собой виброизоляторы серии PF, полностью интегрированные в фундамент или железобетонную плиту и доступные для обслуживания и регулировки сверху (рис. 11.1).

В качестве упругих элементов используются стальные винтовые пружины сжатия.

Высокая степень изоляции плавающего пола от вибраций и структурных шумов достигается за счет низкой собственной частоты настройки системы.

Процесс монтажа системы пола со встроенными пружинными элементами достаточно прост. Корпуса виброизоляторов устанавливаются на основание, размеченное в соответствии с распределением нагрузки и покрытое разделительной пленкой. Для получения бокового шва у стен в качестве опалубки устанавливают рейки из стиропора. Затем производится армирование и бетонирование плавающей плиты.

После отвердевания бетона в корпуса устанавливаются преднапряженные пружинные элементы, которые затем последовательно освобождают. Благодаря этому происходит подъем плиты плавающего пола. Завершающим этапом работы является регулировка зазора под плавающей плитой и при необходимости — ее нивелировка.

Продукция компании «GERB» позволяет устанавливать виброактивное оборудование на существующих перекрытиях без усиления строительной конструкции, а в ряде случаев обеспечить установку без фундамента.
