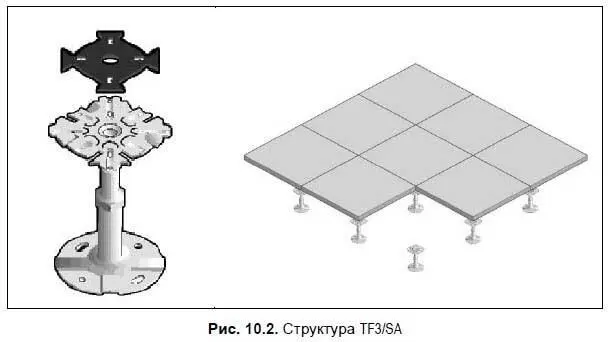

□ Структура TF3/SA без стрингеров. Существует две ее конфигурации: модификация 01 — для низких (от 40 до 104 мм) полов и модификация 02 — для высоких (от 105 мм и выше) полов. При этом возможно использование панелей из дерева толщиной 38 мм или панелей из дерева, покрытых снизу оцинкованным железом толщиной 28 мм. Допускается использование панелей из минераловолокнистого материала толщиной 30 мм (рис. 10.2).

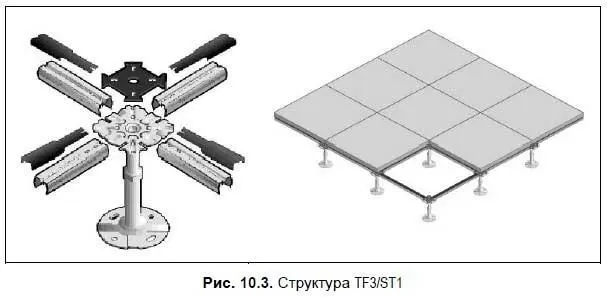

□ Структура TF3/ST1 со стрингерами. Эта модульная структура полностью изготовлена из оцинкованного железа. Она реализуется с низко закрепленными стрингерами, открытым сечением 18^30x18 мм и толщиной 1 мм. Стрингеры при этом не только увеличивают допустимую нагрузку, но и гарантируют стабильность опор. Данная структура предназначена для применения в офисах со средними нагрузками на полы. Возможно использование панелей из дерева толщиной 28 мм, покрытых снизу оцинкованным железом, или панелей из минераловолокнистого материала толщиной 30 мм (рис. 10.3).

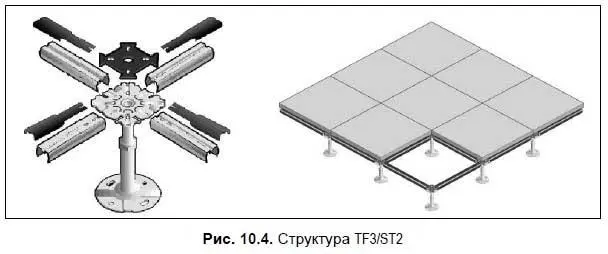

□ Структура TF3/ST2 со стрингерами. Эта структура полностью из оцинкованного железа с высоко закрепляемыми стрингерами, открытым сечением 38×30×38 мм и толщиной 1 мм, предназначена для применения в офисах со средними нагрузками на полы. С этой структурой могут использоваться панели любого типа (рис. 10.4).

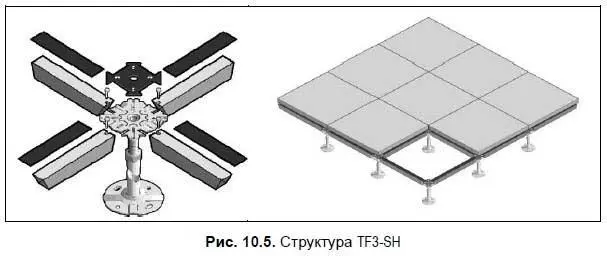

□ Структура TF3/SH со стрингерами, изготовленная целиком из оцинкованного железа, представляет собой устройство с закрытым квадратным сечением 25×25 мм, толщиной 1 мм. Специфика применения такой структуры — помещения с тяжелыми нагрузками на полы. С этой структурой также могут использоваться панели любого типа (рис. 10.5).

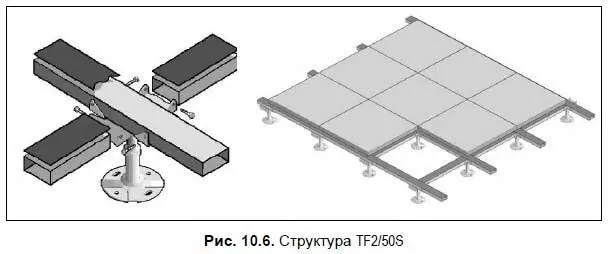

□ Структура TF2/50S со стрингерами, изготовленная целиком из оцинкованного железа, представляет собой устройство с закрытым квадратным сечением 50×20 мм. Специфика применения такой структуры — помещения с достаточно тяжелыми нагрузками на полы. С этой структурой также могут использоваться панели любого типа (рис. 10.6).

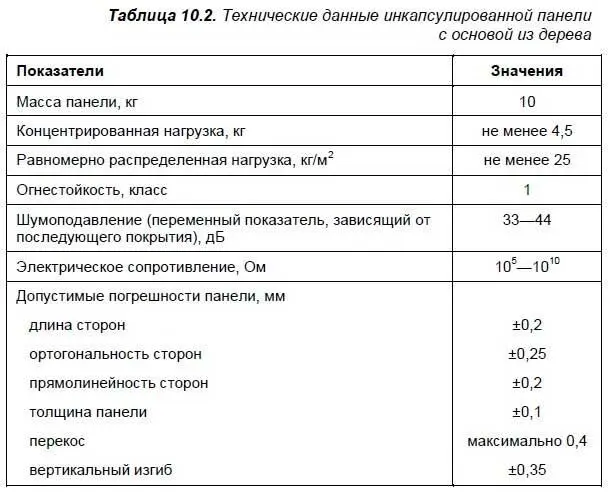

Важной составляющей предлагаемых фальшполов являются фирменные панели в стальной оболочке, выпускаемые с наполнителем из дерева или минерального волокна. Панели изготавливаются с помощью пресса и имеют высокие технические характеристики (табл. 10.2). Стандартный размер плит 600×600×29 мм.

При этом предлагаются панели в стальной оболочке со структурой со стрингерами, при которой реализуется высота фальшпола от 85 до 1000 мм, и панели в стальной оболочке со структурой без стрингеров, при которой реализуется высота фальшпола от 65 до 600 мм.

Фирма «Topfloor» предлагает высокоэстетичные разновидности декоративных верхних покрытий, удовлетворяющие самым взыскательным техническим требованиям. В числе материалов для покрытий предлагаются: ламинированный пластик, керамическая плитка, антистатический винил, линолеум, гладкая и пористая резина, самоклеящееся ковровое покрытие, ворсистый и гладкий ковролин, природный и искусственный мрамор и гранит, натуральный и искусственный паркет.

В номенклатуре фирмы следующие виды панелей.

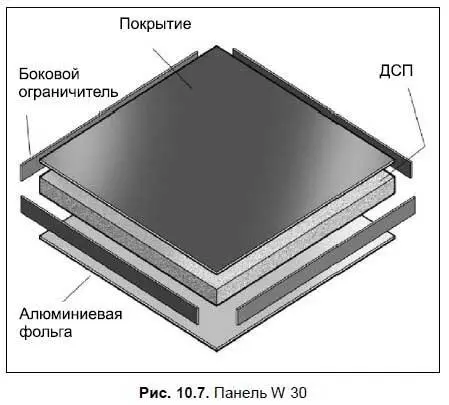

□ W 30—W 40 — панель из древесной стружки и синтетических смол. Изготавливается из древесно-стружечных плит высокой плотности. Толщина 28 мм для структур со стрингерами и 38 мм для структур без стрингеров. Может покрываться широкой гаммой отделочных материалов. Лист алюминия, используемый для обшивки нижней стороны панели, создает барьер для влажности и улучшает электрические характеристики. Лист оцинкованного железа, используемый на верхней стороне панели, увеличивает коэффициент возможной нагрузки. Боковые стороны панели отделаны черным пластиком (рис. 10.7).

□ FFV40 — древесно-цементная панель. Однородный конгломерат на базе цемента (66 %), древесных волокон (33 %), а также стабилизаторов и связующих смол. Толщина — от 34 до 37 мм, плотность — 1350 кг/м 3. Панели обладают хорошими звукоизолирующими свойствами и огнестойкостью, имеют высокую механическую стойкость. Верхняя часть защищена листом алюминия. Для покрытия можно использовать различные материалы. Боковые стороны панели отделаны черным пластиком.
