Данный источник питания может быть применен и отдельно для других радиолюбительских разработок с учетом знания о параметрах его выходного напряжения.

Другие варианты применения идеи

Тот же метод с успехом применяю в деревенском доме, где много разных ходов: 2 хлева, курятник, подпол, несколько кладовок, чердак – и все они оснащены дверьми. На каждой двери установлен концевой выключатель (устанавливаемый в отечественных автомобилях в торце стойки на открывание двери), а провода от каждого такого контактора идут к общему блоку сигнализации, установленному в одной из жилых комнат.

Для соединения контакторов с устройством сигнализации применяю тонкий экранированный провод. Экран подключен к «общему проводу» (минусу питания).

Также подойдет практически любой двужильный, или витая пара из проводов МГТФ-0,6 (или аналогичных).

Длина соединительных проводов (от одного контактора до блока сигнализации) в моем случае достигает 30 м. При этом однотипных шлейфов сигнализации в моем хозяйстве установлено 5, однако их количество не ограничивается.

Как отмечено выше, все они сходятся к блоку сигнализации, и подключаются через диоды КД522 (катодом – к выключателю) к контакту 4 или 8 разъема звукового индикатора (рис. 3.27). Каждый шлейф охраны через отдельный диод.

Выбор подключения между контактами 4 или 8 (для получения соответствующего звукового эффекта) делает сам радиолюбитель в соответствии с рекомендациями, приведенными выше.

Часть охраняемых помещений я подключил к контакту 4, а часть – к 8 контакту разъема. Кроме того, между «+» питания и этими контактами можно установить светодиоды (с соблюдением полярности) с ограничительными резисторами 22 кОм. Тогда сигнализация открывания той или иной двери станет еще и световой.

Теперь любая дверь – под контролем. Это особенно важно, учитывая то, что крупный рогатый скот может выходить из хлева самостоятельно.

Это устройство звуковой сигнализации обеспечивает прерывистый и громкий звук примерно 60 дБ при возникновении опасной ситуации. Электрическая схема устройства показана на рис. 3.29.

Устройство собрано на микросхеме K561TЛ1 (используется только один ее элемент). Эта многофункциональная микросхема популярна среди радиолюбителей и имеет ряд преимуществ по сравнению с другими микросхемами К561 серии.

В состав микросхемы К561ТЛ1 входят четыре однотипных элемента И (с инверсией) с передаточной характеристикой триггера Шмитта. Передаточная характеристика каждого элемента имеет два порога – срабатывания и отпускания. Разность U сраби U оптесть напряжение гистерезиса, которое в данном случае пропорциональна (зависит от) напряжению питания.

Благодаря высокой чувствительности элементов микросхемы K561TЛ1 удалось создать электронный узел, реагирующий на незначительное изменение напряжения на входе.

Между входом элемента DD1.1 и «+» питания включен ограничительный резистор R1, регулирующий чувствительность устройства. При верхнем (по схеме) положении движка переменного резистора R1 чувствительность узла минимальна.

Как видно из рисунка ничего сложного в схеме нет, и ее мог бы придумать, пожалуй, любой школьник, а повторить – даже начинающий.

Но… главное еще и в том, что такую схему ребята могут самостоятельно усовершенствовать, то есть создать на ее основе собственные разработки, заменив датчик влажности – на другой датчик с характеристиками параметрического сигнализатора (который изменяет под воздействием среды свои параметры – электрическое сопротивление).

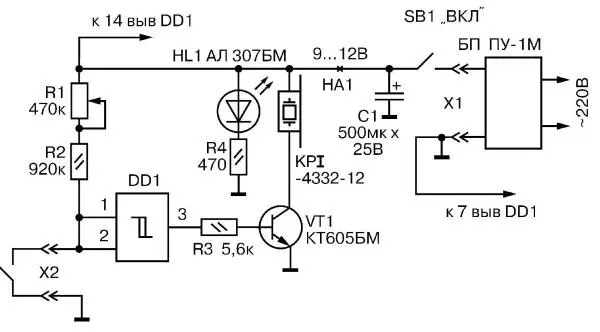

Рис. 3.29. Электрическая схема звукового сигнализатора протечки

Итак, вторым по значимости элементом в схеме является датчик влажности. Он конструктивно выполнен из датчика вращения электродвигателя НГМД (накопителя на гибких магнитных дисках) типа МС-5301, которые сейчас являются анахронизмом эпохи, и могут быть за бесценок приобретены, либо найдены там, где регулярно проводят апгрейд (обновление) компьютерного оборудования.

Практически каждый дисковод был оборудован такой платиной, которую использовали как датчик вращения, а мы далее приспособим под датчик влажности.

Электродвигатель дисковода аккуратно разбирается, и из него извлекается датчик вращения.

На рисунке хорошо видно, что замкнутые проводники дорожки, расположенные в форме лабиринта, перерезаны скальпелем в одном месте.
