При поступлении радиосигнала– импульса от передатчика (его длительность около 2 с обеспечивается функционально передатчиком-брелком не зависимо от продолжительности воздействия на кнопку подачи сигнала в нем) на выводе 6 U2 уровень сигнала изменяется с низкого на высокий. Вывод 6 U2 по печатному монтажу соединен с выводом 9 U1.

Последний является входом управления для формирователя мелодичного сигнала. Таким образом, для того, чтобы во время передачи сигнала по радиоканалу не включался мелодичный звонок достаточно разорвать печатный проводник от вывода 6 U2 до вывода 9 Ul. Или отпаять один из проводников, ведущих к миниатюрной динамической головке звонка.

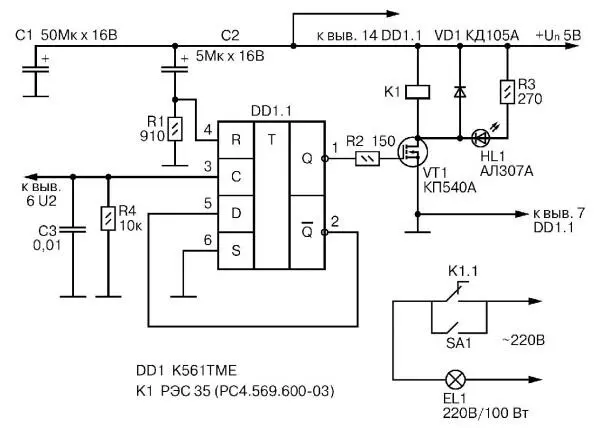

Рис. 2.3. Электрическая схема дополнения к радиозвонку

Основой схемы на рис. 2.3 является триггер на одном элементе популярной микросхемы К561ТМ2.

Не вдаваясь в подробности ее работы (об этом написаны горы статей) отмечу только самое главное: в этой микросхеме 2 D-триггера, каждый из которых содержит по два входа асинхронного управления S и R. Триггер переключается по положительному перепаду на тактовом входе С (вывод 3 DD1.1). При этом логический уровень, присутствующий на входе D передается на прямой выход Q. При высоком логическом уровне на входе сброса R триггер обнуляется. Напряжение питания может находится в пределах 5… 15 В.

Теперь, зная работу микросхемы DD1 можно понять общий принцип работы приставки.

При включении питания в первый момент времени на вход R DD1.1 благодаря разряженному конденсатору С2 поступает высокий логический уровень, который обнуляет триггер – на прямом выходе Q устанавливается низкий уровень напряжения. Транзистор VT1 закрыт, реле К1 обесточено, лампа ELI не горит.

Примерно через треть секунды (это обусловлено емкостью оксидного конденсатора С2 и сопротивлением резистора R1) первый зарядится почти до напряжения питания и уровень на входе R (вывод 4 DD1.1) переменится на низкий.

Теперь триггер готов к приему сигналов по тактовому входу С, имеющему, как следует из схемы, низкий исходный уровень. Когда с пульта– брелока поступает в эфир радиосигнал и принимается приемным устройством на вход С микросхемы DD1.1 от схемы дистанционного звонка поступает высокий уровень. Вследствие этого триггер перебрасывается в другое устойчивое состояние – теперь на его прямом выходе Q высокий уровень напряжения. Транзистор VT1 включает реле К1, а его контакты в свою очередь замыкают электрическую цепь питания осветительной лампы ELI. В таком состоянии триггер находится до следующего положительного фронта импульса на входе С, при поступлении которого (повторного нажатия клавиши на пульте-брелоке), триггер переходит в исходное состояние, осветительная лампа ELI обесточивается.

Цепь C2R1 обеспечивает сброс триггера микросхемы DD1 в исходный режим ожидания при включении питания. Оксидный конденсатор С1 выполняет функцию фильтрующего элемента по питанию. Диод VD1 препятствует броскам обратного напряжения при включении/выключении реле.

Суммарная мощность коммутируемой нагрузки зависит от параметров электромагнитного реле К1 и в нашем случае ограничивается 150 Вт.

Из-за небольшого количества дискретных элементов приставки, все они монтируются на участке перфорированной платы размером 30 40 мм и вместе с соединительными проводами помещаются в штатный корпус дистанционного звонка в отсек для автономных элементов питания. Для уменьшения воздействия электрических помех желательно, чтобы провода, соединяющие устройство с источником питания и идущие от реле К1 к осветительной лампе стремились к минимальной длине.

О деталях

Постоянные резисторы MЛT-0,25 (MF-25).

Оксидные конденсаторы типа К50-26 на рабочее напряжение не менее 16 В. Остальные неполярные конденсаторы типа КМ-6Б. Микросхему DD1 (К561ТМ2) можно заменить на К561ТМ1 без ущерба для эффективности работы узла, но в этом случае придется изменить схему, так как выводы у этих микросхем имеют разное назначение. Подробную информацию о таком варианте замены можно уточнить в справочниках по современным микросхемам КМОП.

Транзистор VT1 – полевой, с большим входным сопротивлением. Это позволяет минимизировать ток утечки в состоянии ожидания радиосигнала и практически не оказывает влияния на выход триггера, не смотря на ограничивающий резистор R2 с малым сопротивлением.
