Для контроля мельчайших смещений одного предмета относительно другого я применяю обычную компьютерную мышку, выслужившую все сроки, но вполне работоспособную. Применение ей нашлось в деревенском доме для контроля оседания фундамента и стен относительно друг друга. Полагаю, таким же методом могут воспользоваться и селяне, у которых дома не совсем новые, или почвы размывают фундамент.

Применение в данном случае компьютерной мыши избавляет от необходимости строить относительно сложную схему. Компьютерная мышка (далее – мышь) идеально подходит для такой задачи. Разберем ее и узнаем – почему.

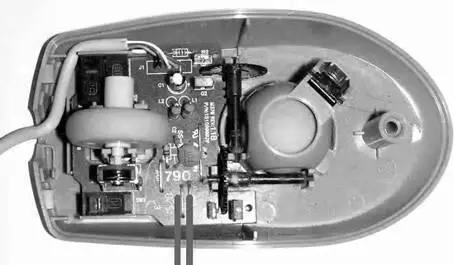

Вскрыв корпус мышки, получаем доступ к печатной плате и механизму позиционирования координат (рис. 3.14).

Рис. 3.14.Механическая компьютерная мышка со снятым корпусом: вид на печатную плату и механизм позиционирования координат

Шарик, подпружиненный с двух сторон, соприкасается с пластмассовыми приводами, на конце которых имеются шестерни. Шестерни вращаются между приемником и передатчиком ИК-сигналов. Таких устройства два – для позиционирования мышки по горизонтали и вертикали. То есть тогда, когда мышь сдвигается, шарик воздействует на соответствующую зубчатую шестерню, зубья которой находятся между соответствующими передатчиком и приемником ИК-сигнала. Когда мышью управляют диагонально, задействованы оба координатора положений. Импульсы с двух ИК-приемников (трехвыводные корпуса ИК-транзисторов) поступают на микросхему (находится с обратной стороны печатной платы), залитую компаундом. Ее тип обозначен – SS-1HBA-1. С выхода данной микросхемы через сглаживающие пульсации дроссели управляющий сигнал поступает на разъем c обозначением J1, и далее на ПК – по проводам.

Распайка разъема J1 такова:

• 1 и 4 контакты (черный и желтый проводники соединительного кабеля с ПК) – общий провод;

• 5 (красный) – + 5 В;

• 2 и 3 (зеленый и белый соответственно) – высокочастотная последовательность импульсов с амплитудой 4,5 В.

По последним двум проводникам на ПК передается информация о смене позиции мышки. Однако эти сигналы без специального декодирующего устройства использовать трудно. Поэтому есть более простой способ получить от мышки (при ее перемещении) простые управляющие сигналы. Так, ИК-транзистор Q1 и установленный напротив него ИК-светодиод IR1 отвечают за поперечное перемещение мышки (влево-вправо), а Q2 и, соответственно, IR2 – за продольное (прямо-вперед-назад). Опытным путем удалось установить, что при отсутствии препятствия между ИК передатчиком и приемником на выводах Q1 и Q2 (кроме среднего вывода – там постоянно + 5 В) присутствует высокий уровень напряжения, и он меняется на низкий, как только ИК-приемник перестает принимать сигнал передатчика. Тот же управляющий сигнал (с высокого на низкий уровень) можно «взять» с контактов перемычек, обозначенных на печатной плате JPD2 и JPD3 (выделены на рис. 3.14). Зная, куда на плате компьютерной мыши подключать исполнительное устройство (к примеру, сигнализатор о смещении предмета), остается только позаботится об электронном адаптере, который преобразует изменение логического уровня в звуковой сигнал.

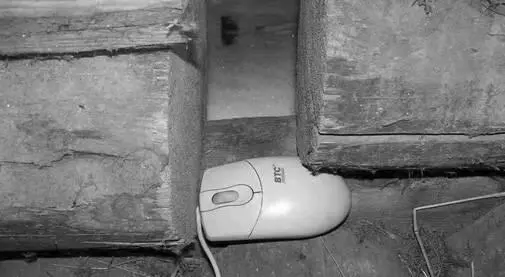

На рис. 3.15 представлена мышь, закрепленная между венцами деревенского дома и пристроенной к нему конюшни. При оседании дома – даже миллиметровом изменении расстояния между бревнами – мышка незамедлительно выдает сигнал, а устройство сигнализатора «поднимает тревогу».

Рис. 3.15.Компьютерная мышь в качестве датчика оседания дома

Аналогичным образом можно контролировать осадку фундамента, крен дверей, дверных коробок и любых конструкций (не только деревянных), где наклон, перемещение или смещение частей не желательно или опасно. В качестве звукового сигнализатора можно применить схему, представленную на рис. 3.16.
