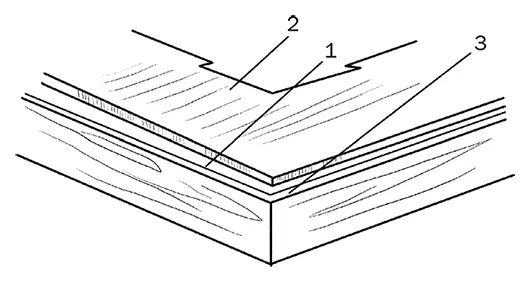

Рис. 51. Выполнение покрытия разжелобка: 1 – оцинкованная сталь; 2 – стальная заготовка; 3 – разжелобок

Кровля из гончарной черепицы относится к традиционному оформлению, но по сравнению с шифером ее выполнение более трудоемкое, поэтому в настоящее время встречается достаточно редко. Однако нельзя не сказать, что кровля из такого материала прочная, долговечная, экологическая и декоративная.

При укладке черепицы делают одинарный или двойной нахлест. Первый дает однослойную кровлю и выполняется из пазовой ленточной или штампованной черепицы, отдельные черепки которой имеют паз, а также гребень.

Благодаря этому смежные листы сцепляются друг с другом. Двойной нахлест характерен для плоской черепицы, в результате покрытие укладывается в 2–3 слоя, так как ряды, уложенные выше, накладываются на нижние, перекрывая их более чем наполовину (это одна из причин увеличения веса кровли).

Схема укладки керамической черепицы представлена на рис. 52.

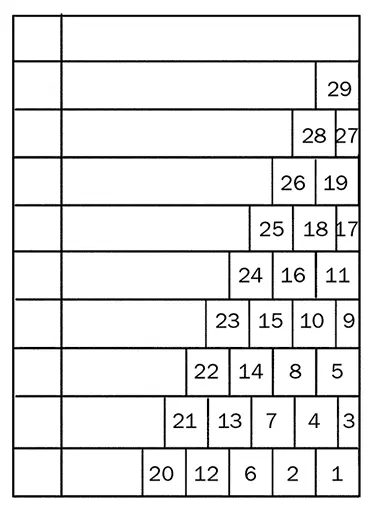

Рис. 52. Схема укладки черепицы

При этом, как и в кирпичной кладке, осуществляется перевязка рядов, для чего нечетные ряды начинают и завершают целыми черепками, а четные – половинками.

1-й прикарнизный ряд: 2 целых черепка.

2-й ряд: 1 половинка, 1 целый черепок.

3-й ряд: 1 целый черепок.

4-й ряд: 1 половинка, 1 целый черепок.

Начиная с карнизного ряда, в каждый уложенный ряд укладывают по 1 целому черепку.

Черепицу выкладывают снизу вверх, но в зависимости от вида материала – справа налево для пазовой черепицы и слева направо для желобчатой. Одновременно выполняют 3–4 ряда.

Для конька предусмотрена коньковая черепица. Учитывая тяжесть материала и необходимость обеспечения равномерной нагрузки на стены, работу ведут на обоих скатах параллельно.

В качестве крепежа можно использовать гвозди, ско бы, кляммеры и проволоку. Гвозди и кляммеры применяют для крепления плоской ленточной черепицы, причем с помощью последних, прибивая их к обрешетке из чердачного пространства, закрепляют по 2 черепка сразу. Горизонтальный отворот кляммера направляют поверх зафиксированного черепка, а под вертикальный укладывается следующий смежный черепок.

Все элементы, размещающиеся на карнизах, фронтонах, ребрах и коньке, прикрепляются с помощью проволоки.

Поскольку черепица имеет различную форму, в каждом случае в укладке на скатах имеются некоторые различия, о которых будет сказано далее.

1. Плоская черепица образует 2– или 3-слойную поверхность. Направление укладки не имеет значения и может начинаться от любого фронтона. Крепежом являются гвозди или кляммера, а крайние черепки фиксируются скобами или проволокой.

На карнизный свес, в отличие от остальной крыши, набивается сплошная обрешетка, на которую укладывают прикарнизный ряд черепков, крепящийся за ее край. Затем последовательно каждый следующий ряд крепится за верхний торец черепицы предыдущего ряда (рис. 53).

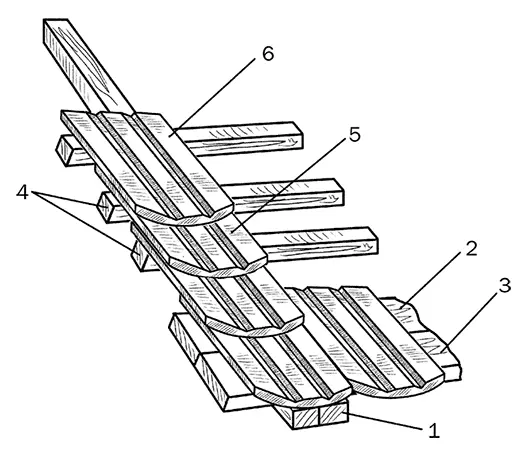

Рис. 53. Укладка плоской черепицы: 1 – стропило; 2 – сплошной дощатый настил; 3 – уравнивающая рейка; 4 – обрешетка; 5 – нижний черепок; 6 – верхний черепок

2. У пазовой ленточной черепицы имеются продольные пазы, благодаря которым черепицу можно укладывать в 1 слой (рис. 54).

При этом покрытие получается плотным и водонепроницаемым, но более легким.

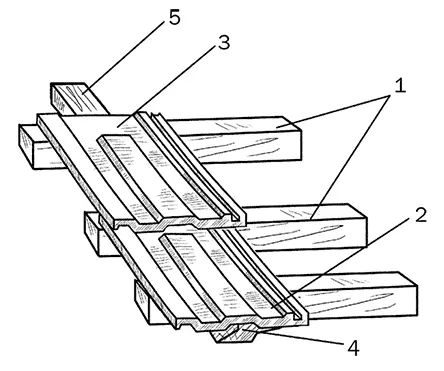

Рис. 54. Укладка пазовой ленточной черепицы: 1 – обрешетина карниза; 2 – нижний черепок; 3 – верхний черепок; 4 – продольный стык; 5 – стропило

Черепицу укладывают справа налево в направлении от фронтонного или вальмового края. Пазы элементов смежных рядов цепляются друг за друга без зазоров, но если они все-таки образуются, в этом случае их замазывают известково-цементным раствором.

3. В отличие от ленточной пазовая штампованная черепица снабжена и продольными, и поперечными пазами, что в результате дает прочное и плотное покрытие в обоих направлениях, при этом элементы укладываются в 1 слой (рис. 55).

Для крепления используют проволоку или скобы. Укладку ведут справа налево.
