Угол наклона крыши относительно поверхности пола может быть разным. Он зависит от того, какой материал используется для отделки кровли. Так, например, при применении гладких материалов (пластик или металл) угол наклона крыши может быть сравнительно небольшим, поскольку снег и вода могут свободно скатываться с поверхности. При использовании материалов с шероховатой поверхностью (например, рубероид) угол наклона крыши должен быть несколько большим.
Очень важной деталью конструкции постройки и крыши являются стропила. Они должны отвечать двум главным требованиям – иметь малый вес и быть весьма прочными. Чаще всего мастера-застройщики применяют для изготовления стропил древесные материалы, а именно – брус, соотношение ширины к высоте которого составляет 5: 7.
Круглые в сечении балки использовать для сборки стропил не рекомендуется, поскольку трудно подобрать одинаковые по толщине. Кроме того, при применении таких балок происходит уменьшение площади касания деталей поперечной кладки и стропил.
Существует несколько разновидностей стропил: для односкатной крыши, со шпренгелем, простые висячие с затяжкой, с ригелем, висячие со стропильной ногой, ви сячие со шпалами. Некоторые из них показаны на рис. 42.
Опорой для стропил в односкатных крышах, ширина которых составляет не более 4,5 м, служат две внешние опоры.
Нередко для односкатных крыш выполняют стропила, опирающиеся на промежуточную стену, проходящую между двумя основными. В верхней части такие стропила можно установить на одну или несколько опор.
Отдельные детали стропил необходимо скреплять друг с другом, используя прием «врубка». Для этого на «ногах» стропил нужно сделать шип, а в «затяжке» выполнить паз. Таким же образом нужно фиксировать «бабки» и подкосы. Для придания конструкции надежности рекомендуется воспользоваться хомутами, скобами и болтами. Обычно «затяжку» изготавливают несколько большей длины, чем ширина постройки. Делают это для свободного стока воды с крыши.
Для того чтобы соединить детали стропил, в верхней части строения необходимо зафиксировать мауэрлаты (брусья). Их можно изготовить из нескольких коротких брусков. Для скрепления стропил со стенами нужно использовать металлические скобы, хомуты или так назуваемые проволочные скрутки. В сооружениях из бревен или бруса стропила кладут на предпоследний венец. При монтаже прежде всего необходимо положить крайние стропила. Делают это в такой последовательности. Стропила нужно поднять и затем установить в верхней части строения, закрепив с помощью вспомогательных временных подкосов.

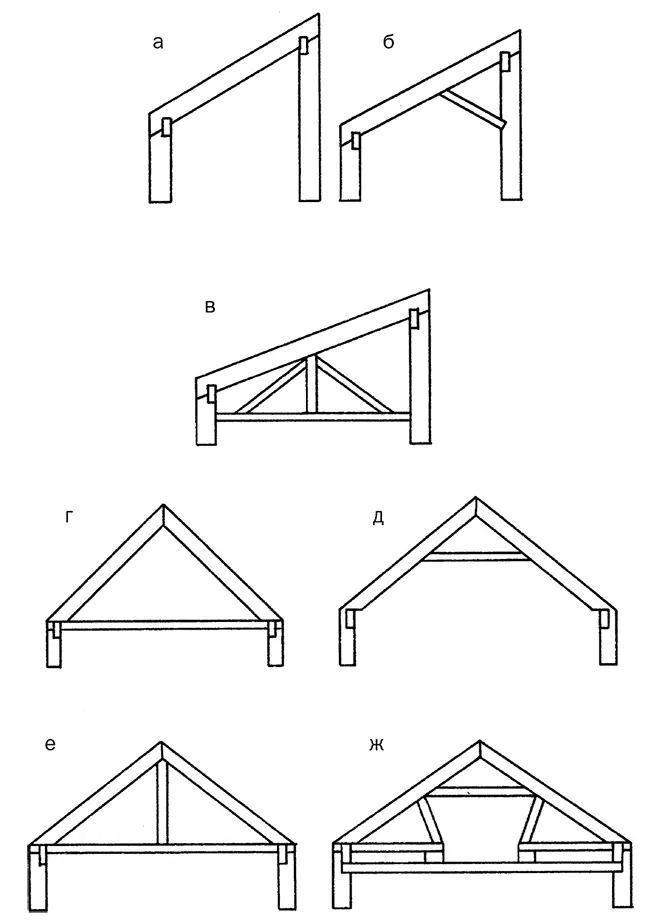

Рис. 42. Виды стропил: а, б – для односкатной крыши; в – со шпренгелем; г – простые висячие с затяжкой; д – с ригелем; е – висячие со стропильной ногой; ж – висячие со шпалами
После этого нужно зафиксировать «затяжки», прибив их гвоздями. Далее по самой высокой линии крыши следует натянуть бечевку или тросик и затем поставить оставшие ся элементы стропил.
В том случае, если «ноги» стропил соединяют с мауэрлатами, то на время монтажа стропил их можно скрепить ригелями.
После завершения крепления стропил поверх них располагают обрешетку крыши. Существует две основные разновидности обрешетки: сплошная и разреженная. Сплошную обрешетку используют при установлении крыши, которую планируется покрыть мягким рулонным материалом, например рубероидом.
Рассмотрим способы устройства кровли из различных материалов.
Кровля из шифера выполняется по обрешетке, расстояние между брусками которой будет зависеть от размера листов:
– для листов типа «волнистые обыкновенные» (ВО) – от 500 до 550 мм;
– для листов типа «унифицированные волнистые» (УВ), «средневолнистые» (СВ), «волнистые усиленные» (ВУ) – от 750 до 800 мм.
Для листов первого типа для решетки используют бруски сечением 50 × 50 мм, а для второго – 75 × 75 мм. Уклон крыши должен составлять 25–45°.
Прежде чем приступить непосредственно к укладке шифера, в каждом листе необходимо предварительно просверлить отверстия соответсвующего размера под кровельные гвозди. Шифер укладывают 2 способами. Один из них заключается в том, что листы в каждом последующем ряду смещают на 1 волну относительно кромки листов предыдущего ряда (рис. 43).
При использовании второго способа примыка ющие углы в каждом уложенном выше листе следует срезать (рис. 44), при этом листы перекрывают друг друга на 1 волну, так же как и в предыдущем случае. Однако нужно отметить, что данный способ является более трудоемким (рис. 45).
