4. Желобчатая черепица (рис. 56) предназначена как для покрытия конька, так и для укладки на скатах.

Под желобчатую черепицу необходимо устроить скат с оптимальным уклоном, поскольку при малом угле вода, собираясь на стыках, может просачиваться внутрь, а при большом черепица под собственным весом может постепенно съехать с крыши. Поэтому он должен составлять 20–33°.

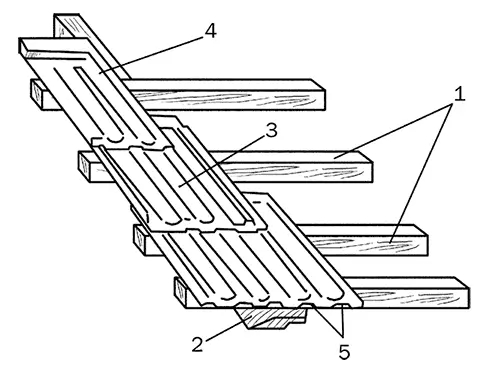

Рис. 55. Укладка пазовой штампованной черепицы: 1 – обрешетина карниза; 2 – стропило; 3 – нижний черепок; 4 – верхний черепок; 5 – продольный стык

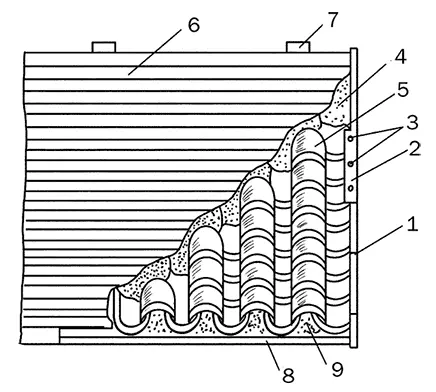

Рис. 56. Укладка желобчатой черепицы: 1 – ветровая доска; 2 – прижимная планка; 3 – гвозди; 4 – слой раствора; 5 – черепица; 6 – сплошной дощатый настил; 7 – стропило; 8 – уравнивающая рейка; 9 – заполнитель

Под желобчатую черепицу, в отличие от предыдущих видов, устраивают сплошную обрешетку, поскольку в качестве крепежа используется известковый раствор в смеси с волокнистыми материалами. Можно также заменить его глиняным раствором с резаной соломой. Толщина такого слоя не должна превышать 10–12 мм. Зазоры между основанием и черепицей заделывают битыми черепками или кирпичным боем.

Желобчатая черепица кладется слева направо, причем суженный край всегда должен быть направлен вниз. В результате элементы верхнего ряда надеваются на нижние.

Особое внимание следует уделить правильному оформлению конька. Для этого, используя цементно-известковый раствор, укладывают коньковую черепицу, перекрывая каждым последующим элементом предыдущий на 50 мм. Благодаря пазовому ободку они плотно цеп ляются друг за друга. Помимо этого, нечетные элементы дополнительно фиксируют проволокой, наматывая ее на гвозди, вбитые в обрешетку.

Коньковую черепицу укладывают в том же направлении, что и черепицу на скатах, то есть слева направо или наоборот. Если крыша имеет более сложную конфигурацию, тогда на ребрах черепицу кладут снизу вверх.

Наиболее приемлемой конструкцией крыши под черепицу является двухскатная, поскольку при большом количестве ребер и разжелобков работа усложняется, а водонепроницаемость кровли снижается. Хотя следует признать, что в настоящее время в продаже имеется большое количество доборных элементов, которые облегчают дело.

Недостатков керамической черепицы лишена кровля из металлочерепицы, при этом она достаточно декоративна. Поскольку 1 м 2металлочерепицы весит не более 6 кг, усиливать под нее конструкцию крыши не надо. Еще одним плюсом является то, что фирмы, реализующие материал, отрежут лист именно такой формы и такого размера, как это необходимо для вашей крыши, благодаря чему отходы практически отсутствуют, а подгонка не требуется. Следовательно, монтаж не отнимает много времени. Длина листа металлочерепицы равняется сумме длины ската с длиной карниза. Лист крепят к обрешетке таким образом, чтобы край оказался ниже карниза на 40 мм, благодаря чему на коньке образуется вентиляционный зазор.

Обрешетка под металлочерепицу не бывает сплошной и выполняется с шагом, соответствующим размеру рисунка на листе. Но доска, выступающая на карниз, должна быть толще остальных примерно на 15 мм.

Укладку металлочерепицы начинают снизу, с карнизных планок, которые фиксируют оцинкованными гвоздями (шурупами) с шагом в 300 мм. Листы укладывают с нахлестом, величина которого составляет 100 мм.

Для отрезания листов, если возникнет такая необходимость, используют ножницы по металлу или болгарку.

На двухскатной крыше листы кладут, начиная с торца. При этом капиллярная канавка каждого из них накрывается следующим листом. В зависимости от производителя капиллярные канавки на металлочерепице бывают разными. Но функция у них одна – сбрасывать влагу, капиллярно собирающуюся на краю листа, на карниз.

Направление работы значения не имеет, поэтому можно перемещаться слева направо или в обратную сторону. Сначала край листа укладывают на карнизную планку и закрепляют 1 гвоздем на коньке. Прихватив таким образом несколько листов, их фиксируют окончательно. После укладки листов основного покрытия устанавливают конек, имеющий форму желоба (рис. 57). Ендовы выполняют из оцинкованной стали.

Рис. 57. Установка конька на металлочерепичной крыше: 1 – стропильные ноги; 2 – лист металлочерепицы; 3 – коньковый брус; 4 – рубероид; 5 – конек; 6 – скоба
