Начните работу с перекладин. Выпилите четыре заготовки размерами 19 × 165 × 305 мм для перекладин [1]. Зажав в цангу закрепленного в столе фрезера фрезу для выборки фальцев шириной 6 мм, отфрезеруйте на обоих концах каждой заготовки фальцы 6 × 6 мм, сформировав короткие шипы-гребни толщиной 6 мм. Не изменяйте настройки фрезера, так как они вновь потребуются на следующем этапе. А пока распилите заготовки вдоль для получения десяти перекладин шириной 51 мм.

Подготовьте заготовку размером 19 × 114 × 711 мм для нижних [2], средних [3] и верхних [4] проставок (рис. 37, б ). Используя те же настройки фрезера, отфрезеруйте с обеих сторон заготовки фальцы, чтобы сформировать гребень вдоль каждой кромки заготовки с обеих сторон. Затем отпилите от каждого края полоску шириной 13 мм. Снова сформируйте гребни на кромках заготовки и повторяйте описанные действия, пока не получите шесть полосок шириной 13 мм. Окончательно отшлифуйте эти заготовки наждачной бумагой зернистостью до 220 единиц.

Настройки фрезера не меняйте – они понадобятся далее.

Из полученных заготовок выпилите нижние [2] и средние [3] проставки указанной на рис. 37, б длины. Временно отложите проставки и неиспользованные заготовки в сторону. Верхние проставки [4] будут выпилены из оставшихся заготовок позже.

Выпиливать тонкие полоски, пропуская их между пильным диском и продольным (параллельным) упором, – значит быть готовым к неприятностям вроде отброшенной назад заготовки. Поэтому отпиливайте полоски от широкой доски так, чтобы выпиленная деталь свободно отходила в сторону от пильного диска. Вначале сделайте на столе станка отметку на расстоянии 13 мм от внешнего края пильного диска. Продлите эту линию так, чтобы она начиналась перед пильным диском. Совместите край гребня с этой отметкой, придвиньте продольный упор к противоположной кромке заготовки и сделайте распил. Чтобы выпилить следующую полоску, передвиньте параллельный упор.

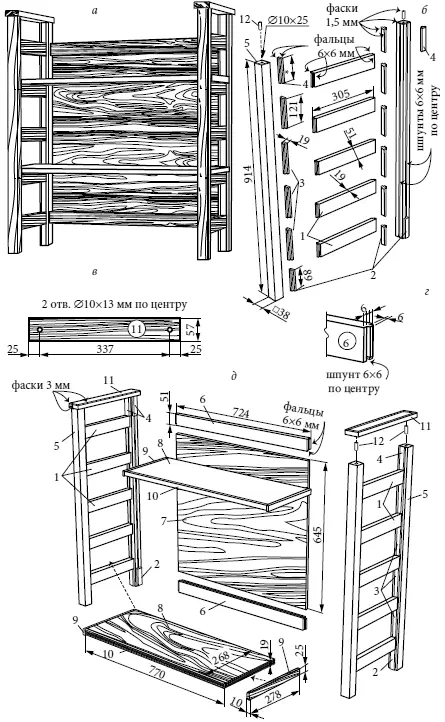

Рис. 37 . Модульные полки:

а – общий вид одного модуля; б – боковина (показана внутренняя сторона левой боковины; правая боковина является зеркальной копией; размер «*» означает, что длину проставки следует подогнать по месту); в – перемычка (вид снизу); г – шипы задних перекладин; д – детальный вид модуля;

1 – перекладины; 2 – нижние проставки; 3 – средние проставки; 4 – верхние проставки; 5 – стойки; 6 – задние перекладины; 7 – задняя стенка; 8 – панели полок; 9 – передние кромочные накладки; 10 – боковые кромочные накладки; 11 – перемычки; 12 – шканты ∅10 мм

Настала очередь стоек. Если вам не удалось приобрести тополевые доски толщиной 38 мм, вы можете склеить заготовки для стоек из двух досок стандартной толщины 19 мм. Выпилите стойки [5] по указанным в «Списке деталей и материалов» размерам. Дополнительно выпилите еще один брусок того же сечения длиной не менее 305 мм – он нужен для настройки пильного станка.

Теперь выпилите в стойках шпунты (рис. 37, б ). Несмотря на кажущуюся сложность этой процедуры при работе с длинной заготовкой, сделать это легко. Причем не нужны кропотливые измерения и скрупулезная разметка. Есть простой способ, гарантирующий идеально точную центровку шпунта на заготовке.

Вначале установите в пильный станок стандартный диск для продольного пиления и расположите продольный упор так, чтобы пропил проходил примерно посередине ширины стойки. Поднимите диск на высоту 6 мм и выпилите шпунт в пробном бруске. Поверните брусок, развернув его концы на 180°, чтобы к продольному упору была обращена противоположная грань, и сделайте второй проход, в результате которого шпунт станет шире.

Проверьте, как вставляются в шпунт гребни проставок [2], [3], воспользовавшись для этого одной из них. Скорректируйте положение продольного упора и повторяйте операцию, пока не добьетесь плотной подгонки деталей.

Обратите внимание, что передние стойки имеют только один шпунт, а задние – два шпунта, расположенные на смежных гранях. Окончательно отшлифуйте перекладины и стойки наждачной бумагой зернистостью до 220 единиц.

Прежде чем переходить к следующему этапу, разложите стойки на верстаке, учитывая их окончательное положение. Пометьте верхние торцы, а на задних стойках также отметьте положение шпунтов, в которые нужно будет вставить перекладины, как указано на рис. 37, б .
