Многие шкафы-витрины выглядят привлекательнее не с деревянными, а со стеклянными полками. Прозрачные полки придают конструкции легкость и воздушность, фокусируя внимание на выставленных предметах. Стеклянным полкам нетрудно обеспечить поддержку с помощью полкодержателей или легких полочных шин со скобами-защелками. Вы можете выбрать стекло с зеленоватым оттенком кромки или абсолютно бесцветное, а также различные варианты профильной отделки кромок.

Если вы собираетесь использовать стеклянные полки, то следует учитывать их прочность. Эти показатели сведены в следующую таблицу.

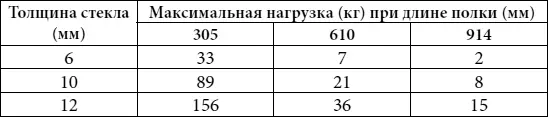

Таблица 13

Максимальная нагрузка для полок из незакаленного стекла с опорами на концах

Эти простые в изготовлении полки с расставленными на них мелкими предметами убранства, несомненно, украсят даже самые однообразные стены (рис. 35). Увидев их, ваши знакомые непременно зададут два вопроса: «Как они крепятся?» и «Не сделать ли и нам такую же?»

Для того чтобы изготовить такое «парящее» чудо, вам потребуется: фанера толщиной 19 мм, облицованная дубовым шпоном; дубовая планка сечением 19 × 76 мм; дубовый карнизный профиль шириной 57 мм; дубовые профильные накладки шириной 28 мм.

Выпилите из фанеры крышку [1] и дно [2] по указанным в «Списке материалов и деталей» размерам. Затем из дубовой доски толщиной 19 мм выпилите переднюю планку [3] с припуском по длине 50 мм и боковые планки [4] с припуском 25 мм. На одном конце каждой планки сделайте заусовку, опилив скос под углом 45°.

Оклейте малярным скотчем переднюю и торцевые кромки дна [2], чтобы защитить их от клея при последующих операциях. На задней (без скотча) кромке дна и одной из кромок крышки отметьте середину. Совместив центральные метки, выровняйте кромки крышки и дна заподлицо и прижмите обе детали струбцинами к верстаку. Приложите переднюю планку к оклеенной малярным скотчем передней кромке дна и одну из боковых планок к боковой кромке прижатых деталей, состыковав на углу скосы заусовки. Отметьте точную длину боковой планки и опилите ее вровень с задней кромкой дна.

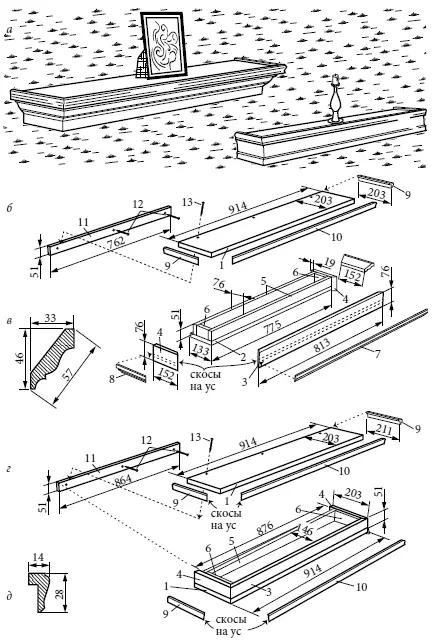

Рис. 35 . «Парящие» полки:

а – общий вид; б – детальный вид; в – сечение карнизного профиля; г – детальный вид упрощенного варианта полки; д – сечение профильной накладки-уголка;

1 – крышка (и дно в упрощенном варианте); 2 – дно; 3 – передняя планка; 4 – боковые планки; 5 – длинные проставки; 6 – короткие проставки; 7 – передняя профильная деталь (карниз); 8 – боковые профильные детали (карниз); 9 – боковые накладки (профильный уголок); 10 – передняя накладка (профильный уголок); 11 – монтажная планка; 12 – шурупы 4,5 × 75 мм с потайной головкой; 13 – шурупы 4,5 × 50 с потайной головкой

Снова состыкуйте на том же углу и в том же положении скосы обеих деталей, прижмите переднюю планку к передней кромке дна и отметьте положение второго скоса заусовки передней планки. Аккуратно опилите скос по разметке и плотно прижмите к нему вторую боковую планку. Отметьте ее окончательную длину вровень с задней кромкой дна. В завершение операции опилите припуск.

Отшлифуйте переднюю и боковые планки наждачной бумагой зернистостью до 180 единиц. Приклейте их к крышке и зафиксируйте струбцинами, используя дно в качестве сборочного шаблона. Когда клей высохнет, выньте дно и удалите малярный скотч.

Выпилите по указанным размерам длинные [5] и короткие [6] проставки. Приклейте их ко дну и боковым планкам, фиксируя струбцинами. После высыхания приклейте, выровняв по центру, крышку [1] к кромкам передней [3] и боковых [4] планок, длинных и коротких проставок, завершив основную сборку.

Толщина карандашной линии может затруднить получение действительно плотных угловых стыков, поэтому кончик грифеля должен быть очень острым, чтобы линии разметки получались тонкими и четкими. Приклейте кусок наждачной бумаги зернистостью 180 единиц к ровной дощечке, и вы сможете быстро заточить кончик грифеля, придав ему форму лопаточки.

Теперь можно украсить полку карнизным профилем. Он может быть любой формы, в том числе и такой, как показано на рис. 35, в . Отпилите переднюю [7] и боковые [8] профильные детали с припуском около 100 мм по длине и сделайте скосы на одном конце каждой из них (учитывайте разное расположение скосов на левой и правой боковых деталях).
