Положите перевернутую полку на верстак и приложите соединенные малярным скотчем заготовки передней [7] и одной боковой [8] деталей к одному из углов. Отметьте на боковой детали профиля ее окончательную длину, поставив метку вровень с задним краем боковой планки [4]. Опилите припуск на боковой профильной детали.

Таким же методом, как на передней планке, отметьте второй скос передней профильной детали [7] и аккуратно его опилите. Затем опилите до окончательной длины вторую боковую профильную деталь [8]. Приклейте на место профильные детали, фиксируя их струбцинами.

Выпилите заготовки передней [10] и боковых [9] накладок из узкого профиля-уголка с припуском 50 мм по длине. Затем выполните точную заусовку на одном конце передней [10] и боковых [9] накладок. Прижмите переднюю накладку к передней кромке крышки, выровняв скос на одном из углов полки, и отметьте положение второго скоса накладки на широкой стороне фальца изнутри.

Опилите переднюю накладку-уголок по длине. Затем отметьте длину боковых накладок и также опилите их до окончательной длины. Приклейте переднюю и боковые профильные накладки-уголки к крышке полки, фиксируя их струбцинами.

После высыхания клея окончательно отшлифуйте все детали полки наждачной бумагой зернистостью до 180 единиц. Затонируйте полку морилкой и нанесите тампоном два слоя полуматового полиуретанового лака.

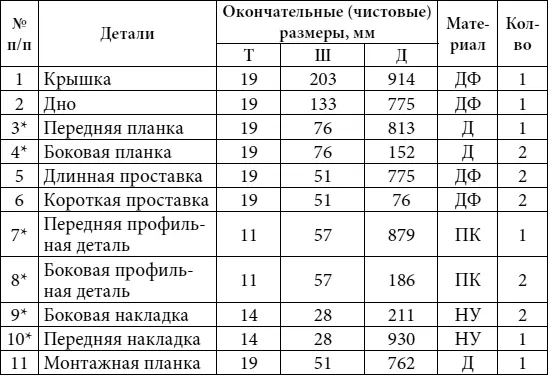

Таблица 14

Примечание: звездочкой обозначены заготовки деталей, которые выпиливают с припуском.

Обозначения материалов: ДФ – фанера, облицованная дубовым шпоном; Д – дуб; ПК – дубовый карнизный профиль; НУ – дубовая профильная накладка-уголок.

Дополнительно: шурупы 4,5 × 50 и 4,5 × 75 мм с потайной головкой.

Выпилите по указанным размерам планку [11] для скрытой подвески полки и закрепите ее на стене шурупами 4,5 × 75 мм (используйте соответствующий крепеж в зависимости от материала стены). Временно надвиньте собранную полку на закрепленную планку [11] и просверлите, где указано, три раззенкованных монтажных отверстия диаметром 3 мм сквозь крышку [1] в планке [11]. Сверлите отверстия под небольшим углом, чтобы сверлильный патрон не касался стены. Если требуется, дополнительно нанесите вокруг отверстий морилку и лак. Затем закрепите полку на планке [11] шурупами. Теперь расставьте милые вашему сердцу безделушки и любуйтесь ими и новой полкой.

Можно изготовить упрощенный вариант этой же полки без карнизных профилей. Техника изготовления остается почти такой же со следующими изменениями.

Крышка и дно [1] имеют одинаковые размеры (см. второй «Список материалов»).

Приклейте переднюю [2] и боковые планки [3] ко дну вровень с краями крышки и дна.

Добавьте боковые [4] и заднюю [5] проставки, перед тем как приклеить на место крышку [1] (рис. 1, г ).

Наконец приклейте, фиксируя струбцинами, боковые и переднюю профильные накладки-уголки [6], [7], закрывающие кромки фанерных деталей дна и крышки.

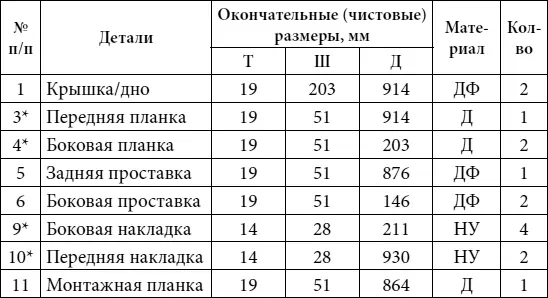

Таблица 15

Примечания: звездочкой обозначены заготовки деталей, которые выпиливают с припуском; детали 2, 7, 8 – отсутствуют.

Обозначения материалов: Д – дуб; ДФ – фанера, облицованная дубовым шпоном; НУ – дубовая профильная накладка-уголок.

Дополнительно: шурупы 4,5 × 50 и 4,5 × 75 мм с потайной головкой.

«Прозрачный» стеллаж, представленный на рис. 36, отлично подойдет для аудиотехники и хранения компакт-дисков или размещения коллекции безделушек. Он красиво смотрится в любом интерьере и хорош функционально. К тому же его очень просто изготовить.

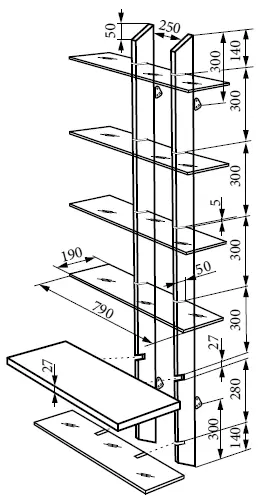

Рис. 36 . Стеллаж со стеклянными полками

Вертикально крепят на стене две стойки с пазами и в шесть пазов вставляют шесть стеклянных полок. При желании какую-то из полок можно заменить деревянной или металлической. Лучше всего непрозрачной сделать одну из нижних полок и поставить на нее стереосистему.

Сначала подготовьте две опорных доски из бука или дуба сечением 20 × 120 мм и высотой 1800 мм каждая. Стойки можно сделать и из сосны, но в этом случае их рекомендуется предварительно обессмолить, чтобы в местах расположения сучков не проступала смола.
