Установить мобильный кондиционер может практически каждый, поскольку для этого требуется только вывести гибкий воздуховод через окно или отверстие в стене наружу.

При всех достоинствах мобильных кондиционеров имеются и недостатки:

♦небольшая мощность — примерно 2–4 кВт, отсюда и невысокая производительность;

♦довольно существенный уровень шума;

♦необходимость периодически освобождать поддон от конденсата.

Кондиционер в составе внешнего и внутреннего блоков называется сплит-системой. Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой.

Во внешний блок входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Внешний блок, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.

Через отверстие в стене диаметром 40–60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термофлексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.

Во внутреннем блоке остаются только теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24–26 дБ).

Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.

Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.

Все перечисленное — безусловные достоинства сплит-систем, недостатками же являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10 % свежего воздуха).

Оконные кондиционеры последнего поколения рассчитаны не только на охлаждение воздуха. Они способны функционировать в режиме очистки и нагрева. Конечно, и стоимость таких агрегатов очень высокая.

Сплит-системы эффективно работают на площади от 15 до 140 м 2. Они производятся в нескольких модификациях:

♦настенные мощностью 1,5–5 кВт;

♦напольно-потолочные мощностью 4–9 кВт;

♦колонные мощностью 4–14,5 кВт;

♦кассетные мощностью 5–15 кВт;

♦многозональные.

В быту обычно используют настенные сплитсистемы (рис. 69), остальные относятся к полупромышленным и промышленным системам кондиционирования.

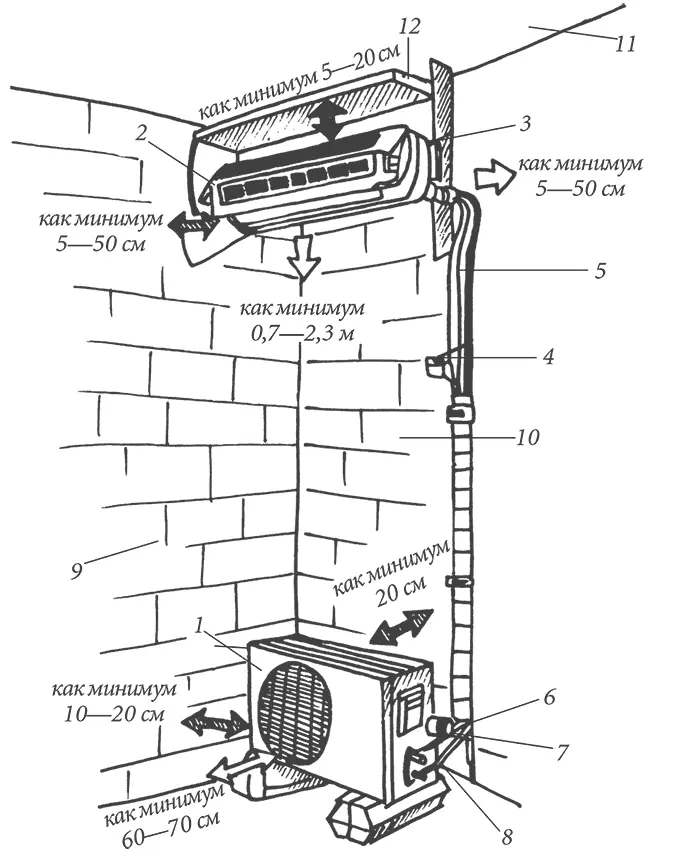

Рисунок 69. Конструкция настенной сплит-системы: 1) внешний блок; 2) внутренний блок; 3) монтажная пластина; 4, 8) виниловая изолента; 5) кабель; 6) дренажная трубка; 7) соединительные трубки; 9, 10) стена; 11) потолок; 12) кронштейн

Сплит-система работает следующим образом:

♦на хладагент (фреон), находящийся во внутреннем блоке, воздействует теплый воздух помещения, в результате чего он переходит в газообразное состояние, при этом давление на него возрастает;

♦фреон перемещается во внешний блок, в котором давление еще выше, что приводит к повышению температуры конденсации газа и повышению КПД всего устройства. Здесь хладагент конденсируется, передавая тепловую энергию внешней среде;

♦фреон уже в жидком состоянии возвращается во внутренний блок;

♦начинается новый цикл.

Если сплит-система не только охлаждает воздух, но и может его подогревать, то при включении функции нагрева фреон будет переходить в газообразное состояние во внешнем блоке, а во внутреннем — конденсироваться.

Для сплит-системы необходимо подобрать оптимальное место в помещении, имея в виду следующее:

♦внешний блок, который будет выделять тепло, нельзя устанавливать в маленьких закрытых и не вентилирующихся комнатах;

♦внешний блок надо прикреплять к капитальной стене. При монтаже его на крыше укладка мягкой кровли на нее исключена;
