Системы кондиционирования: их виды и выбор
Кондиционирование воздуха — это «автоматическое поддержание в закрытых помещениях определенных параметров воздуха (температуры, влажности, чистоты, скорости движения) с целью создания условий, оптимальных для самочувствия людей, ведения технологического процесса и обеспечения сохранности ценностей». Общепринятой классификации систем кондиционирования нет, поскольку реализуются многочисленные принципиальные схемы, различающиеся техническими и функциональными особенностями, которые разрабатываются в соответствии как с техническими характеристи ками самих систем, так и с объектами, в которых предполагается их установка. Тем не менее, системы кондиционирования воздуха различаются рядом признаков:
♦объектом применения (комфортные и технологические). Первые предназначены для различных помещений, в том числе и жилых; вторые — для производства;
♦размещением оборудования (центральные и местные). В центральных системах холод извне доставляют вода или хладагент, а тепло — пар, горячая вода либо электричество; они поддерживают в помещении установленные пользователем температуру и влажность воздуха, оснащены оборудованием, гасящим шум и вибрацию. Однако они крупногабаритны, сложны в монтаже и не могут устанавливаться в уже построенных зданиях. Местные системы кондиционирования для создания комфортного микроклимата могут размещаться в отдельных помещениях разного назначения (жилых, гостиничных номерах и т. д.);
♦наличием или отсутствием собственного источника тепла и холода (автономные, нуждающиеся в доставке извне только электроэнергии, и неавтономные, причем двух типов — воздушные (доставляющие в помещение только воздух) и водовоздушные (несущие воду и воздух, тепло и холод));
♦принципом работы (прямоточные, рециркуляционные, комбинированные). Первые работают исключительно на наружном воздухе, который обрабатывается в кондиционере, после чего поступает в помещение. Работа вторых строится без притока воздуха; с частичным использованием наружного воздуха; на основе рециркуляционного воздуха, т. е. того, что выводится из помещения, обрабатывается в кондиционере и возвращается обратно. Третьи сочетают в себе качества первых и вторых;
♦регулированием параметров (качественное, когда весь воздух доставляется в помещение по одному каналу, и количественное, когда та же операция осуществляется по двум параллельным каналам);
♦степенью обеспечения метеоусловий (I, II, III класса — параметры не противоречат нор мативным документам, санитарно-гигиени чес ким нормам и допустимым нормам соответст венно);
♦числом помещений, охваченных кондиционированием (одно— и многозональные);
♦давлением, создаваемым вентиляторами кондиционера (низкое (до 100 кг/м 2), среднее (100–300 кг/м 2), высокое (более 300 кг/ 2)).
В зависимости от размера частиц, которые может уловить фильтр различают: фильтры грубой очистки задерживают частицы размером более 10 мкм; фильтры тонкой очистки собирают частицы размером более 1 мкм; фильтры абсолютной фильтрации не пропускают частицы размером до 0,1 мкм.
Современная промышленность производит кондиционеры разных типов (сплит-системы, напольные, шкафные, крышные кондиционеры и др.) и различной производительности. По последнему признаку кондиционеры делятся на:
♦бытовые производительностью до 6–8 кВт (это моно— и сплит-системы), которые устанавливают в небольших помещениях;
♦полупромышленные, способные обеспечить комфортные условия в помещениях площадью до 200–300 м 2при производительности более 6 кВт (это сплит-системы канального, настенного, кассетного и напольно-потолочного типа);
♦промышленные, предназначенные для работы в больших помещениях и мощностью 20–25 кВт.
Предлагаем небольшой обзор техники для осуществления кондиционирования воздуха.
Оконный кондиционер (рис. 67) является моноблоком, состоящим из воздухоохлаждающего и компрессорно-конденсаторного отсеков.

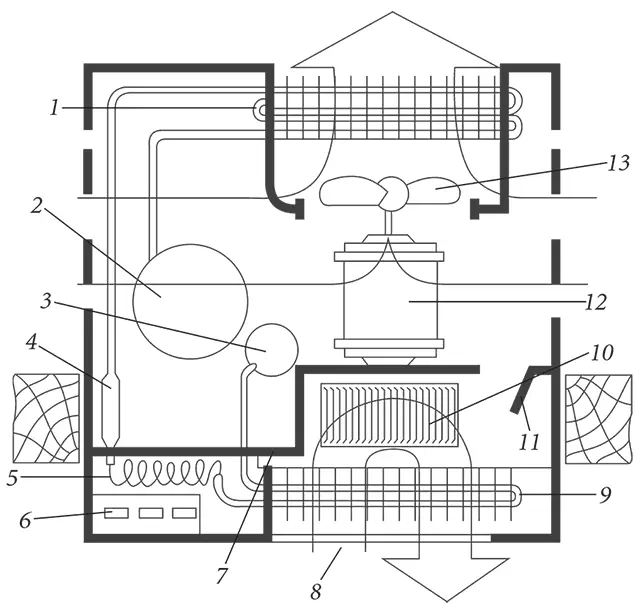

Рисунок 67. Принципиальная схема устройства моноблочного кондиционера: 1) конденсатор; 2) компрессор; 3) расширитель; 4) фильтр-осушитель; 5) капиллярная трубка; 6) пульт управления; 7) перегородка; 8) воздушный фильтр; 9) испаритель; 10) центробежный вентилятор; 12) электродвигатель вентиляторов; 13) осевой вентилятор
