Как и вентиляция приточного типа, вытяжная вентиляция не требует больших вложений — это плюс. Однако есть и минусы, в частности:

♦для очистки приточного воздуха необходимы фильтры;

♦повышение температуры приточного воздуха происходит за счет повышения мощности системы отопления, что невыгодно;

♦рекуперация приточного воздуха невозможна.

Таким образом, приточная и вытяжная вентиляция имеют практически одни и те же недостатки. В таком случае можно остановить выбор на сочетании механической приточной и естественной вытяжной вентиляции. В комбинированной системе отток отработанного воздуха происходит естественным путем (можно установить и вентиляторы небольшой мощности), а приток осуществляется за счет установленного специального оборудования, например моноблочной установки (рис. 65) с системой авторегулирования.

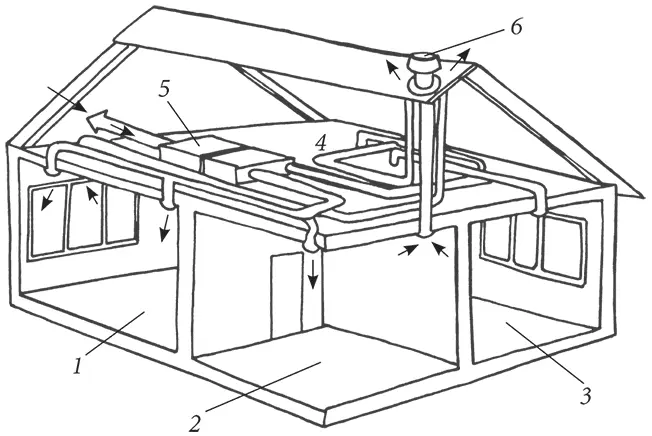

Рисунок 65. Моноблочная приточная установка: 1, 3) жилая комната; 2) кухня; 4) санузел; 5) приточная установка с калорифером; 6) крышный вентилятор

Из положительных качеств данной системы вентиляции надо отметить более высокую эффективность воздухообмена сравнительно с чисто естественной вентиляцией и невозможность распространения запахов из одного помещения в соседнее. Из отрицательных свойств — необходимость оснащения дверей специальными решетками, которые устанавливают в ее нижнюю часть, что позволяет воздуху беспрепятственно перемещаться из одного помещения в рядом расположенное; невозможность рекуперации.

Воздушный фильтр, применяющийся в системе вентиляции, — устройство, очищающее приточный и вытяжной воздух от пыли. Но это не единственная его функция. Он защищает от пыли вентиляторы, чиллеры и другие элементы вентиляционных систем.

Оптимальным, по мнению специалистов, вариантом для индивидуального дома является устройство комплексной механической приточно-вытяжной системы вентиляции (рис. 66), в которой задействованы встречные потоки воздуха. В них системы вытяжки и притока функционируют независимо друг от друга или создается комплексная система, обеспечивающая и отток, и поступление воздуха. Механическая приточно-вытяжная вентиляция производится и в усовершенствованном варианте и предусматривает подогрев/охлаждение воздуха.

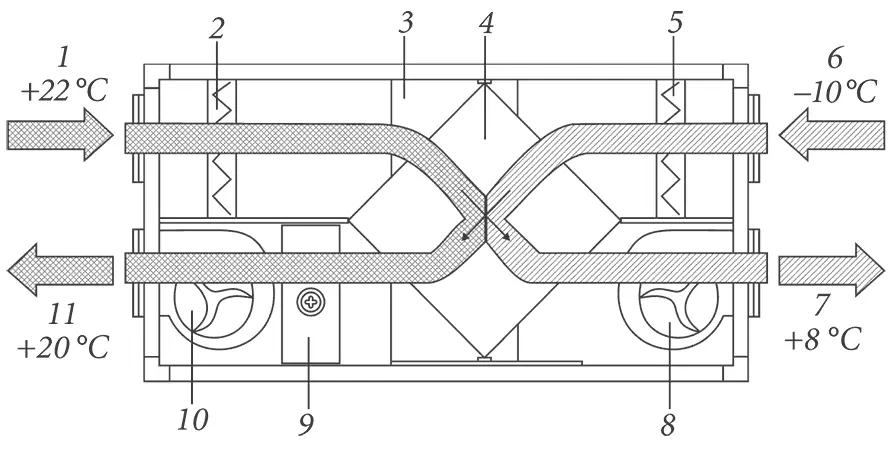

Рисунок 66. Схема движения воздушных потоков в системе приточно-вытяжной вентиляции: 1) вытяжной воздух; 2) фильтр вытяжного воздуха; 3) перепускной клапан (байпас); 4) рекуператор; 5) фильтр приточного воздуха; 6) наружный воздух; 7) отработанный воздух; 8) вытяжной вентилятор; 9) калорифер; 10) приточный вентилятор; 11) приточный воздух

Достоинствами представленной системы вентиляции являются:

♦независимость от времени года и метеоусловий;

♦компактность;

♦наличие оборудования для фильтрации, нагревания и охлаждения воздуха;

♦осуществление подогрева воздуха с помощью калорифера или рекуператора (теплообменника), что никак не отражается на мощности системы отопления.

Недостаток (возможно, единственный) такого типа вентиляционной установки — довольно высокая цена.

Рекуператоры, применяющиеся в системе приточно-вытяжной вентиляции, бывают пластинчатыми, батарейными и роторными. Они различаются показателями КПД, что отражается на цене системы вентиляции, в которой они установлены. КПД роторного рекуператора достигает 85 % (у батарейного — примерно 50 %, у пластинчатого — приблизительно 60 %), поэтому вентиляционные системы, оснащенные таким устройством, самые экономичные. Кроме того, они более подходят для российского климата, поскольку температура их замерзания равна –27 °C.

Исправно работающий кондиционер должен обеспечить разницу между температурой воздуха, втягиваемого во внутренний блок и охлажденного на уровне 10 °C. В действительности она может доходить до 20 °C, что определяют тип, модель, монтаж и настройки агрегата.

Выбирая систему вентиляции для дома, следует исходить из того, для какого помещения она предназначается и каковы особенности температурного режима региона, в котором находится дом. Кроме того, желательно разрабатывать систему вентиляции индивидуального дома еще до его строительства. Если приходится оборудовать системой вентиляции уже возведенный дом, то нужно быть готовым к тому, что может возникнуть необходимость в его перепланировке.
