На рис. 1.15 представлен способ подключения к бачку унитаза «Компакт».

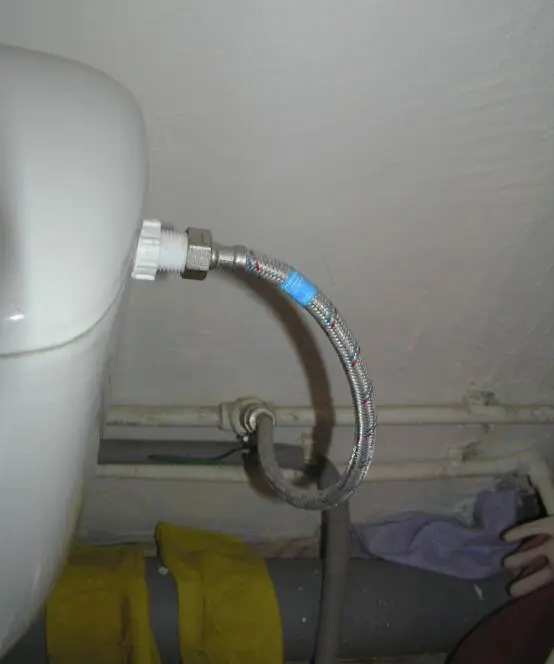

Рис. 1.15.Подводка холодной воды к бачку унитаза «Компакт»

На рис. 1.16 показан способ подводки горячего и холодного водоснабжения к смесителю (ванной и кухни – осуществляется аналогичным образом).

На рис. 1.17 представлен способ подключения подводки от полипропиленовых труб к накопительному водонагревателю (бойлеру).

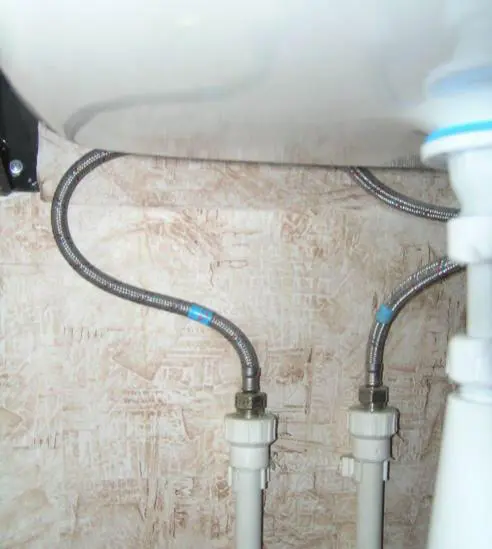

Рис. 1.16.Подводка горячего и холодного водоснабжения к смесителю

Рис. 1.17.Подключение подводки от полипропиленовых труб (входной и сливной контуры) к накопительному водонагревателю (бойлеру)

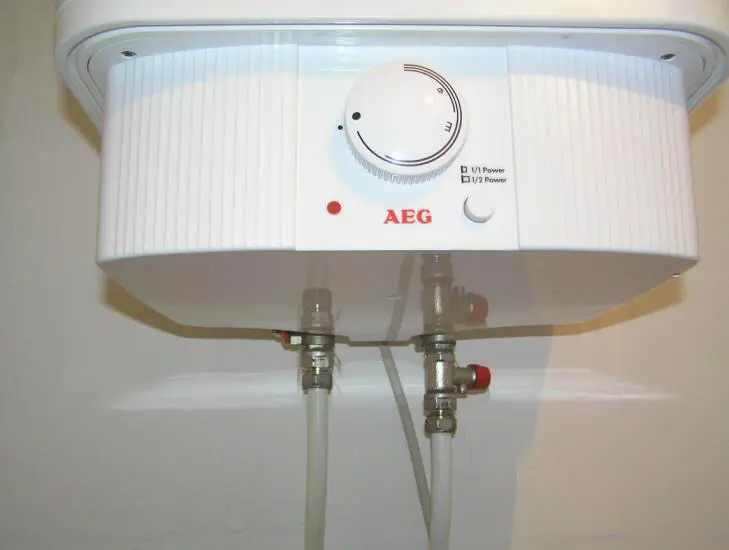

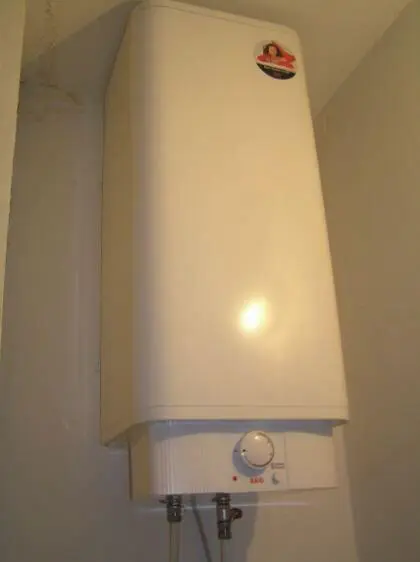

Рис. 1.18.Бойлер фирмы AEG объемом 100 л накопительного типа для автономного обеспечения горячей водой

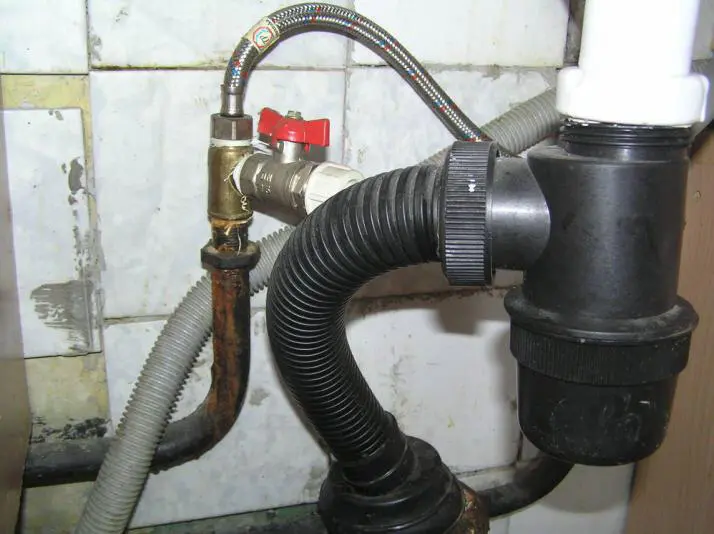

Рис. 1.19.Подключение подводки (холодная вода) к стиральной машине

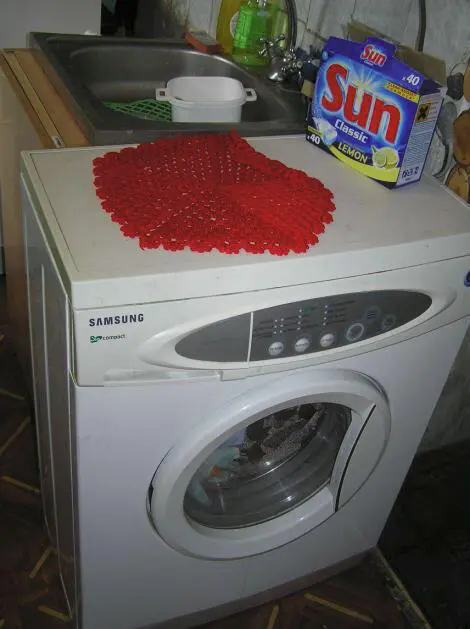

Рис. 1.20.Стиральная машина-автомат Samsung, установленная на кухне

На рис. 1.18 показано подключение к бойлеру фирмы AEG.

На рис. 1.19 представлено подключение подводки (холодная вода) к стиральной машине Samsung (рис. 1.20), установленной на кухне.

В данном случае, как видно из рис. 1.19, подключение от распределительного контура выполнено с помощью стальной трубы.

Водоотведение (слив) подключается по аналогии с ранее рассмотренным методом. Далее представлены некоторые примеры.

На рис. 1.21 и 1.22 показан вариант слива от стиральной машины с помощью соединения с сифонной системой.

На рис. 1.23 и 1.24 показаны варианты соединения сливного шланга посудомоечной машины и сливного коллектора гидроконтура квартиры.

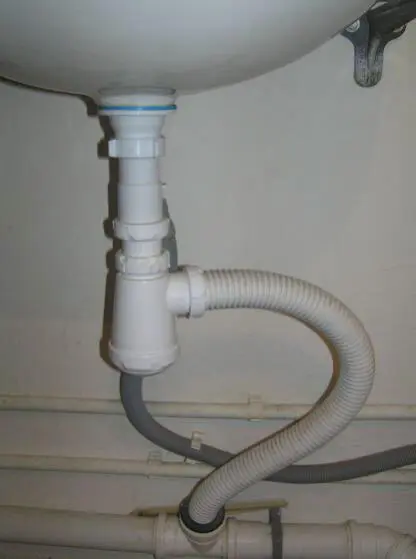

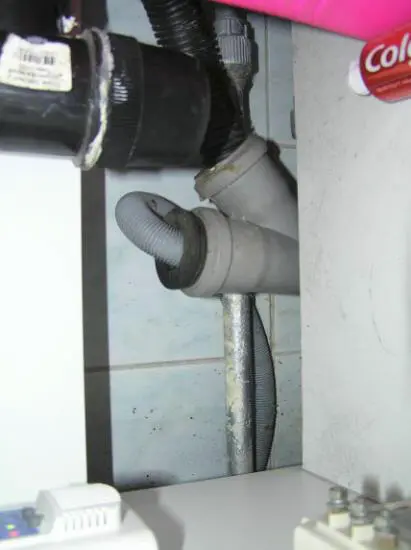

Рис. 1.21.Вариант слива от стиральной машины с помощью соединения с сифонной системой

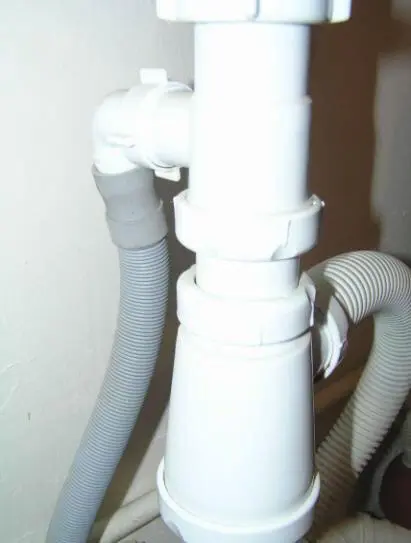

Рис. 1.22.Тот же слив, но показан более крупно

Рис. 1.23.Тот же слив, но показан более крупно

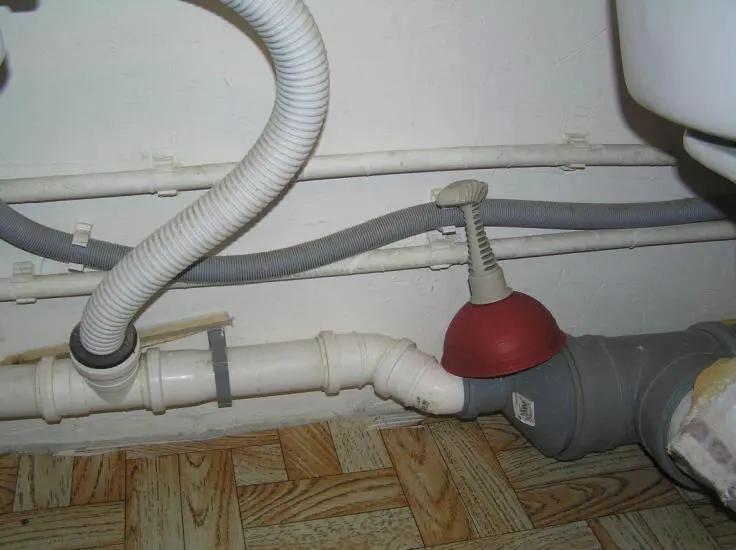

Рис. 1.24.Организация слива непосредственно в фановую трубу

Почти все стиральные или посудомоечные машины (далее бытовые машины – сокращенно БМ) вне зависимости от фирм-изготовителей и лейблов, имеют одинаковый принцип работы.

Вода, минуя встроенный в БМ электромагнитный входной клапан, фильтр и ниппель, поступает в накопительный резервуар. Электромагнитный клапан питается переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации.

Чтобы бытовая техника (БМ) безупречно функционировала в долгосрочной перспективе, она должна быть квалифицированно подключена. БМ выпускаются во встраиваемом варианте (к примеру, в кухонный гарнитур) или в отдельном исполнении.

На примере посудомоечной машины фирмы Bosch модели SRV55T13EU производства Германии (рис. 1.25) рассмотрим метод простого подключения, которым можно пользоваться универсально – в городе и деревне, с учетом некоторых особенностей того или иного подключения, представленных в книге.

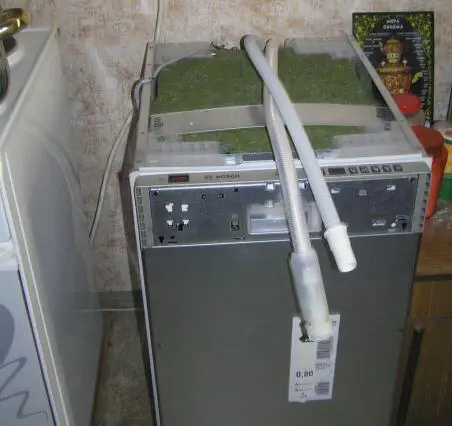

Рис. 1.25.Внешний вид посудомоечной машины Bosch SRV55T13EU

Подключить машину можно и своими руками, следуя по рекомендуемому пути и выполняя рабочие операции в следующей последовательности:
