Такой же уклон должен иметься у каждой сливной трубы, ведущей в главную сливную магистраль. Все сливные трубы должны быть расположены под уклоном.

Обычно сточная система (система канализации) здания соединяется с канализацией одной главной сливной трубой. Это значит, что планировка соединений сливных труб здания должна быть произведена таким образом, чтобы не вызвать проблем. На рис. 1.9 показаны типичные соединения труб при монтаже.

Диаметр сливных труб, соединяющих раковины и умывальники, а также ванну и душ с системой сточных вод, обычно составляет 1,25" (32 мм), 1,5" (38 мм) или 2" (50 мм). Диаметр, в основном, определяется свободным пространством, строительными стандартами и прогнозируемым объемом стоков. Цена пластиковых сливных труб независимо от их диаметра отличается незначительно.

Рис. 1.9. Стандартные многотрубные соединения

Рис. 1.10. Сантехническая лента, поддерживающая отводящую трубу с нужным уклоном

Диаметр отводящих труб может составлять 2" (50 мм), 3" (75 мм) или 4" (100 мм). Главные трубы должны быть сравнительно большего диаметра, обычно 4" (100 мм) или 6" (150 мм). Отводящие трубы можно подвешивать с помощью сантехнической ленты . Это перфорированная металлическая полоска, позволяющая установить опору, поддерживающую отводящую трубу на нужной высоте с подходящим уклоном (рис. 1.10).

Еще одна существенная часть системы сточных вод защищает жилые помещения от проникновения канализационных газов. Это очень важно, т. к. канализационные газы токсичны и взрывоопасны. Блокирует эти газы очень простое устройство под названием сифон . В более старых сливных системах использовался двухоборотный сифон (S-образный), в современных же системах применяется однооборотный сифон (P-образный), как показано на рис. 1.11. Название сифона происходит от его формы в виде буквы Р. Благодаря этой форме образуется «пробка» стоячей воды между жилым пространством и канализацией. Каждый раз при использовании бытовых сантехнических приборов вода в сифоне заменяется, всегда оставаясь свежей.

Иногда мелкие предметы, например кольца, могут случайно упасть в раковину. Они останутся в сифоне и не попадут в главную сливную трубу до тех пор, пока вода опять не потечет через слив.

а

б

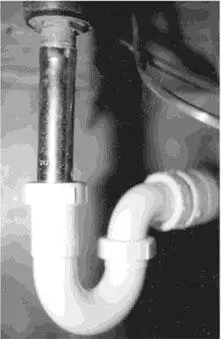

Рис. 1.11. Монтаж стандартного однооборотного сифона. В поперечном разрезе показано, как водосливная пробка препятствует проникновению газов из сточных труб ( а ). Установленный сифон без заглушки для его прочистки ( б )

Сифоны могут устанавливаться как с заглушкой для его прочистки (рис. 1.11, а ), так и без нее, как показано на рис. 1.11, б . Снять сифон несложно. Оба типа сифонов позволяют вытаскивать из них потерянные предметы либо удалять крупные предметы, мешающие потоку сточных вод.

Также несложно и установить сифон. Однако необходимо придерживаться так называемого фактора критического расстояния . Проще говоря, это означает, что выпускное отверстие, ведущее в стояк, не должно быть ниже уровня воды в сифоне. Если оно будет находиться ниже, то вода попадет в сифон, тем самым подвергнув жилые помещения неприятным запахам и канализационным газам. Легко подсчитать максимальное расстояние, на котором может находиться сливное отверстие. Сначала определим диаметр сливного отверстия, например 1,5" (38 мм). Далее, разделим его на 0,25", (6,35 мм) которые составляют степень уклона на 1 фут (0,3048 м). В результате получим 6, или вернее 6 футов (1,83 м). Но реально максимальное расстояние должно составить немного меньше чем 6 футов (1,83 м). В данном случае нужно воспользоваться правилом измерения расстояния в целых числах, тогда оно составит 5 футов (1,52 м).

Однооборотные сифоны применяются в сливах любых сантехнических приборов зданий, за исключением унитазов. Дело в том, что в унитазах имеется встроенный P-образный сифон, а также в том, что они соединены с так называемым коленом унитаза .

Во многих областях также требуется установка отстойника (сифона) в главном коллекторе снаружи здания (см. рис. 1.2). Такой отстойник защищает всю систему сточных вод от проникновения неприятных запахов и вредных газов из главного коллектора.
