Второй этап сантехнических работ наступает после укладки полов и возведения стен. Оставшиеся трубы, коллекторы и вентиляцию устанавливают по мере возведения здания. Поскольку трубы и коллекторы скрыты в стенах и под полом, то их необходимо монтировать до внутренней обшивки стен, как это показано на рис. 1.4.

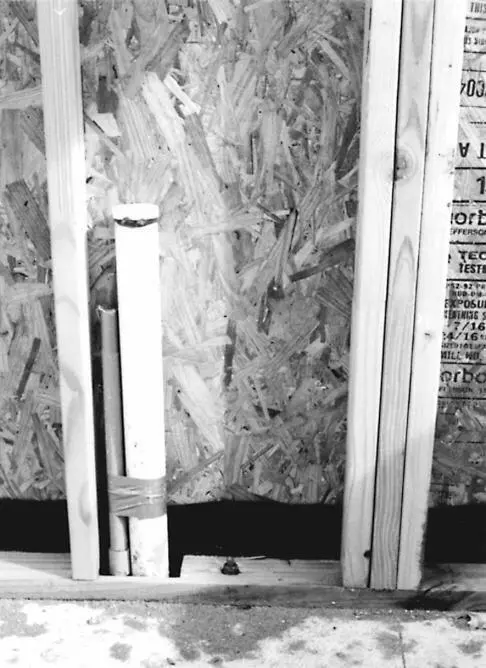

Рис. 1.4. Сантехнические трубы, установленные между внутренней и наружной стенами

В случае если здание возводится на бетонных плитах, большая часть сантехники располагается под плитами. Трубы необходимо укладывать с учетом пароизоляции и оставлять место вокруг них. Это необходимо делать потому, что бетон характеризуется высоким коэффициентом расширения и сжатия при колебаниях температур. Зазоры, оставляемые вокруг труб, например изгибы большого радиуса для медных труб, дадут возможность трубам перемещаться при расширении и сжатии плит. Некоторые строители предпочитают прокладывать все трубы над плитами, что облегчит ремонт и обслуживание, в то время как другие располагают трубопровод на чердаке. При монтаже сантехники (трубопроводов) на чердаке необходимо уделить особое внимание изоляции, чтобы не допустить замерзания и прорыва труб в зимнее время. Вода в этом случае может причинить зданию большой ущерб.

Сантехническая система состоит из подводящих магистралей, по которым вода поступает в здание, и сливных (отводящих) канализационных труб, выводящих воду из здания. Чтобы сливные трубы эффективно функционировали, в систему должен поступать воздух. Таким образом, сантехническая система состоит из трех основных частей: подводящей водопроводной, сточной (канализационной) и вентиляционной. Система изображена на рис. 1.5.

Как было сказано ранее, вода поступает в здание по одной водопроводной линии. Первая подводящая водопроводная труба обычно бывает диаметром 1 (25 мм), 1,5 (38 мм) и 2 (50 мм) дюйма [1]. Внутри здания вода подается в различные помещения по трубам меньшего диаметра. Это могут быть трубы диаметром 1" (25 мм), ¾" (20 мм) и ½" (12 мм).

Водопроводные линии проходят через отверстия в полах, стойках стен и пр. Большинство водопроводов прокладываются через отверстия, специально предназначенные для них. Через отверстия, прорубленные в стойках стен или балках пола, можно пропускать лишь трубы меньшего диаметра.

Рис. 1.5. Стандартная сантехническая система

Примечание.В местах прохождения через перекрытия, стены и перегородки водопроводные стояки нужно заключать в гильзы из обрезков труб. Края гильз должны быть расположены заподлицо с поверхностью потолка и выступать выше отметки поверхности пола на 20–30 мм. Отверстия в перекрытиях после окончания монтажа трубопровода следует тщательно заделать.

На это существуют две причины. Во-первых, любое отверстие в балке либо стойке может ослабить их. Во-вторых, трубы, проходящие через эти отверстия, можно повредить гвоздями во время установки стенных панелей. Такие отверстия, сделанные гвоздем в трубе, будут обнаружены не сразу, а только после окончательной отделки стены или пола и включения воды.

Большинство подводящих труб перекрываются запорными вентилями (рис. 1.6). Это дает возможность отключать воду для установки бытовых (санитарно-технических) приборов либо для осуществления ремонта, не отключая подачу воды полностью во всем здании. Специальные гибкие подводки, как, например, пластиковая гибкая подводка на рис. 1.7, используются для соединения запорного вентиля с бытовым сантехническим прибором.

Рис. 1.6. Запорные вентили на трубах, подающих воду в бытовые сантехнические приборы

Рис. 1.7. Гибкие металлопластиковые подводки облегчают подсоединение бытовых сантехнических приборов

Рис. 1.8. Стандартный принцип действия воздушной камеры предотвращает гидравлический удар
