Если температура окружающей среды на 20 °C выше или в жгуте несколько кабелей, то рекомендуется выбрать следующее сечение из ряда.
Таблица 1

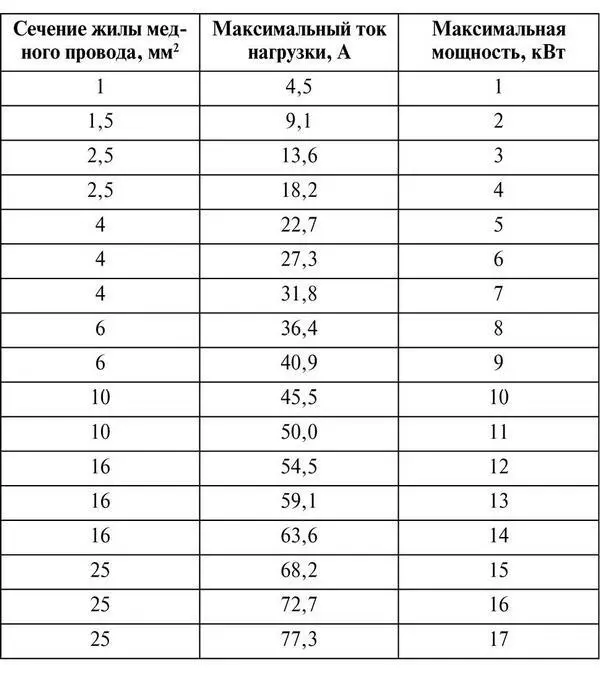

Соотношения площадей медных проводов по допустимым токам нагрузок и мощностям потребителей для бытовой проводки
Кроме того, необходимо учитывать, что в будущем может увеличиться нагрузка (например, добавится утюг или электрочайник). А также стоит помнить, что в бытовых приборах с электродвигателем, например в пылесосе, стиральной машине, высокие пусковые токи. Возможны случаи, когда провод находится на солнце и возможны большие перепады температур. Все это — причины для увеличения толщины жилы.
Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя простое правило: теоретическая площадь сечения провода равна максимальному току, деленному на 10. На практике результат необходимо округлять в большую сторону до ближайшего значения. Так, для значения тока 25 А теоретически подойдет провод сечением 25/10 = 2,5 мм². Ближайшее сечение — 4 мм². Как видим, значение совпало с табличным.
Важно!Это правило работает хорошо для токов до 40 А. Если токи больше (это нехарактерно для обычной квартиры или дома) — надо выбирать провод с бо́льшим запасом — делить не на 10, а на 8 (до 80 А).
Это правило справедливо для определения максимального тока, проходящего через медный провод, если известна его площадь: максимальный ток равен площади сечения, умноженной на 10.
Если говорить об алюминиевых проводах, то правило будет таким: максимальный ток алюминиевого провода равен площади сечения, умноженной на 6.
Для удобства расчетов в таблице 2 приведены средние значения мощностей бытовых приборов.
Таблица 2

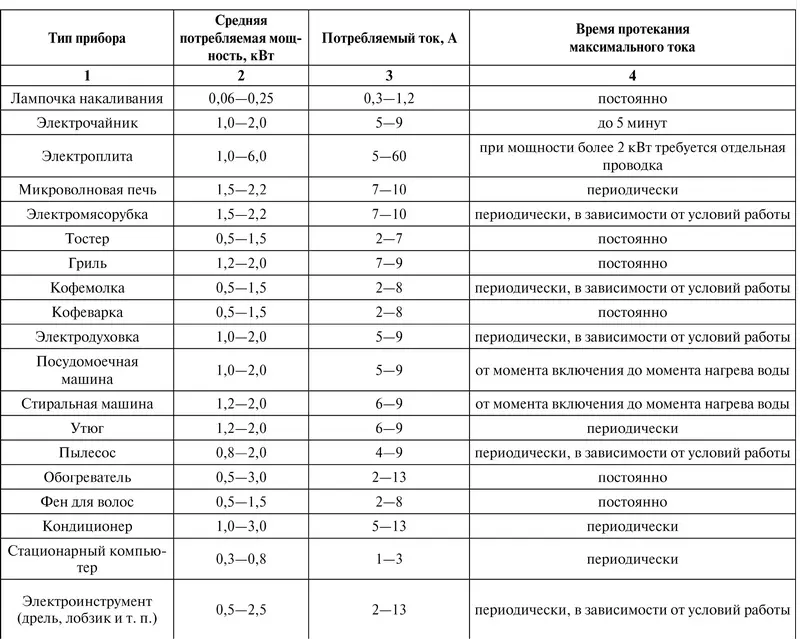

Значения потребляемой мощности и тока для бытовых электроприборов, работающих от стандартной сети питания 220 В
Кроме указанных приборов, есть еще холодильник (150 Вт), зарядные устройства, телевизор (в дежурном режиме до 5 Вт, в рабочем до 400 Вт). Но эти значения невелики и при расчетах их можно не учитывать.
Можно представить случай, когда все приборы, приведенные в таблице, работают одновременно, но практически это маловероятно. Обычно одновременно могут работать, к примеру, утюг (9 А) и микроволновая печь (10 А) или тостер (7 А) и кофеварка (8 А). Или стиральная машина (9 А) и электрочайник (9 А). С учетом включенного освещения, холодильника и в дополнение, например, телевизора потребляемый ток может достигнуть 25 А.
Виды кабелей и их различия
Современная промышленность предлагает обширный ассортимент различных проводов. И каждый вид провода предназначен для решения определенного круга задач.
Как было неоднократно отмечено выше, кабели и провода, используемые в монтаже, — преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Кроме того, повторимся, по структуре провода могут состоять из одной или множества проволочек. Структура жил влияет на гибкость кабеля и очень незначительно на предельный температурный режим эксплуатации, но не сказывается на его проводимости.
Кажется, что на том спектр характеристик кабелей и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП — чем они отличаются друг от друга? В основном, свойствами изоляции.
Рассмотрим основные разновидности электрических проводов, их характеристики и области применения.
Кабель ВВГ.Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил — также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля ВВГ относительна, ведь до сечения 25 мм² включительно его жилы сплошные, а не многопроволочные.
Изоляция кабеля стойка к агрессивным средам, при этом довольно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.
Главное назначение данного кабеля — передача и распределение электроэнергии в сетях с напряжением до 1000 В при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 мм², для электрификации частных домов — до 16 мм². При монтаже допускается изгиб по минимальному радиусу, соответствующему 10 диаметрам провода (что такое радиус изгиба, показано на рис. 11 ). Кабель поставляется в бухтах по 100 м.
