Анализ создаваемых нагрузок позволяет:

• группировать потребителей;

• подбирать к ним защитные и коммутационные аппараты;

• выбирать конструкцию кабелей, проводов.

Подбор и расчет электропроводки осуществляется с учетом приложенной нагрузки с помощью таблиц в электротехнических справочниках.

Планирование расположения выключателей, розеток и светильников выполняют с учетом решения рассмотренных выше вопросов.

Координаты каждой электрической точки указывают на эскизе ( рис. 10 ). По ним наносят разметку на строительные конструкции. Она позволит спроектировать направление и рассчитать протяженность проводов и кабелей.

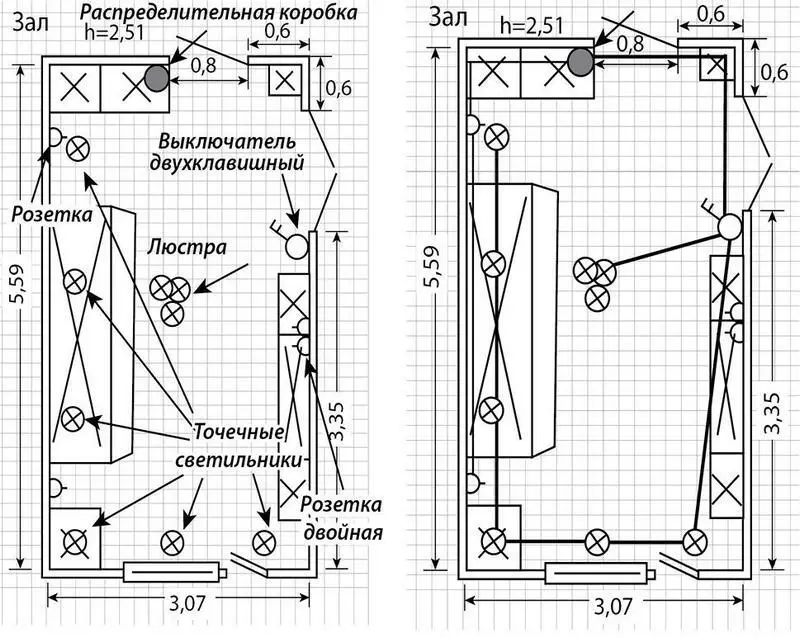

Рис. 10 . Пример размещения розеток, кабелей и электроприборов на плане комнаты с мебелью

Такой план составляют для каждого помещения квартиры или дома. После уточненной деталировки чертежей необходимо прочертить сводный, то есть общий план всего жилища. Если этого не сделать, то есть вероятность, что не учтутся некоторые моменты, например кабели для соединения межкомнатных коммутационных коробок.

План станет основой создания схемы разводки электропроводки в квартире, поможет приобрести необходимые материалы и выполнить монтажные работы. При окончательном расчете проводов рекомендуется добавить по 1–1,5 м кабеля на каждую линию.

Сохранив план в домашней технической документации, можно всегда с его помощью восстановить в памяти особенности электрической схемы для проведения ее доработок и модернизации.

Внимание!Если в квартире осталась часть старой проводки «алюминиевой лапшой» (плоский алюминиевый провод в стандартной изоляции с различным числом жил), а новая проводка, согласно современным правилам, только медная, их категорически нельзя соединять ни скруткой, ни пайкой, а только через сталь (болты, шайбы, гроверы и гайки или же через соединительную колодочку).

Любые промышленные изделия, включая кабельную и проводную продукцию для энергетики, принято классифицировать и описывать по определенным критериям, которые называют техническими характеристиками. Они позволяют выбрать оптимальную конкретную модель из большого разнообразия имеющихся изделий, обеспечить ее длительную и бесперебойную работу.

Кабели и провода создают для передачи электрической энергии на расстояния с минимально возможными потерями. Чтобы наиболее эффективно передавать мощность от источника к потребителям, их изготавливают, учитывая два условия:

• максимальная проводимость токопроводящих магистралей;

• исключение образования случайных, несанкционированных путей стекания энергии токами утечек [3] Следует пояснить, что ток утечки обусловлен несовершенством изоляции. В сети с изолированным нейтральным проводом или в сети постоянного тока это ток, протекающий между находящейся под напряжением фазой (полюсом) и землей в результате снижения сопротивления изоляции. .

Проще говоря, нужно учесть максимальные возможности материала проводника (с учетом его сечения) и обеспечить надежную изоляцию.

Только одновременное выполнение этих условий позволяет надежно и длительно передавать и получать электрическую энергию.

Потери мощности при прохождении тока в металле проводника напрямую связаны с величиной его электрического сопротивления ( R ). При увеличении сопротивления потери возрастают.

Чтобы улучшить прохождение электрического тока по проводам и кабелям, величину сопротивления снижают:

• за счет правильного подбора материала проводника по величине удельного сопротивления металлов и сплавов;

• правильного подбора поперечного сечения жилы в зависимости от допустимой величины токовой нагрузки;

• учета температуры рабочей среды (для проводников первого рода, которыми являются металлы, сопротивление возрастает с увеличением температуры, а проводимость ( G ), соответственно, падает);
