Валерий Новак - Справочник мастера-электрика. Проводка, розетки, техника безопасности, инструмент

• анализируют информацию и составляют электрическую схему, также нелишним будет подписать маркером или карандашом, что за что отвечает.

Квартирный щиток распределяет электроэнергию по автоматическим выключателям, как и в предыдущем случае с подводом напряжения шлейфом. Но в этой ситуации по техническим характеристикам автоматические выключатели подбирают более тщательно под каждого потребителя по индивидуальному току нагрузки ( рис. 2 ).

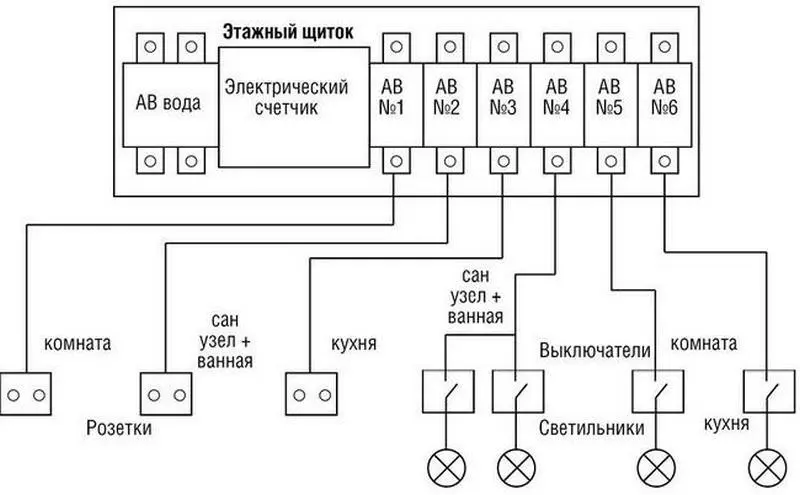

Рис. 2 . Принципиальная схема разводки электропроводки радиальным методом

Кабель соединяет розетки, выключатели и светильники напрямую с защитными автоматами без каких-либо дополнительных соединений. Такой принцип обеспечивает высокую надежность эксплуатации электропроводки за счет отключения только того потребителя, в котором произошла неисправность. Однако в этом случае требуется:

• бо́льшее количество автоматических выключателей (по сравнению со шлейфовым подводом напряжения);

• бо́льшие габариты квартирного щитка для их размещения;

• бо́льшее количество кабелей.

Очевидно, что возрастают материальные затраты на создание схемы и ее стоимость. Вывод — надежнее значит сложнее, следовательно, дороже.

Способ объединяет два принципа — шлейф и радиальное подключение — и учитывает местные условия. За счет правильного подбора нагрузок создается разумная экономия средств ( рис. 3 ).

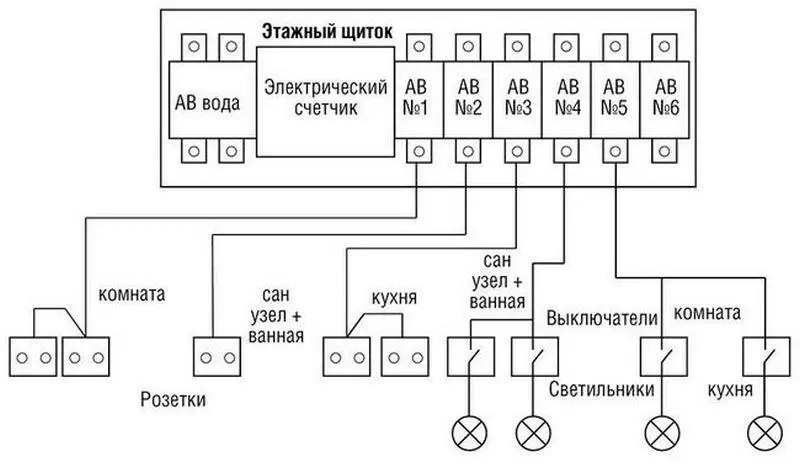

Рис. 3 . Принципиальная схема разводки электропроводки комбинированным методом

Какая бы схема электрических соединений ни была выбрана, для ее реализации необходимо соединить потребителей и автоматы квартирного щитка проводами.

Существуют следующие способы разводки кабелей на строительных конструкциях:

• по потолку;

• на стенах;

• под полом;

• смешанным методом.

Традиционная схема, к которой часто прибегают сейчас, показана на рис. 4 .

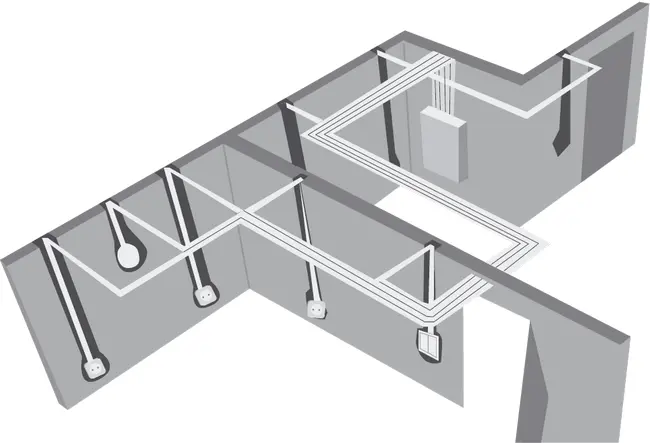

Рис. 4 . Схема разводки электропроводки по потолку

Кабели от розеток, выключателей и щитка по вертикальным линиям поднимают к потолку и под ним заходят в потолочное перекрытие. Когда возникает необходимость поворота и подключения проводов к распаечной коробке [1] Распределительная, или распаечная коробка — это узел соединения и разветвления проводов, который обеспечивает быстрый доступ к соединениям проводов, подключение и отключение линий проводов, защиту соединений от повреждений ( здесь и далее примеч. сост. ). , например для подключения выключателя, провод изгибают под прямым углом. Причем очень нежелательно, чтобы отрезок, идущий к распаечной коробке, был короче 15 см.

Этот способ позволяет в будущем избежать случайного повреждения скрытой проводки при высверливании стен для крепления полок, картин, элементов декора и т. д. Широкое применение подвесных потолков различных схем сделало такой метод самым распространенным, так как за потолочными элементами без проблем прокладывается практически неограниченное количество кабелей, можно организовать достаточное количество распаечных коробок и точек освещения. Причем при необходимости можно без каких-либо сложностей протянуть дополнительный кабель (интернет, телевизор и т. д). В случае применения потолочных систем «ARMSTRONG» такую процедуру можно производить хоть каждых полчаса.

Метод напоминает предыдущий, но кабельные линии направляют только по стенам ( рис. 5 ).

На пути электрической магистрали могут встретиться препятствия: трубопроводы водоснабжения, канализации, отопления, газопроводы. Их необходимо обходить, создавая изолирующий воздушный зазор не менее 3 см ( рис. 6 ).

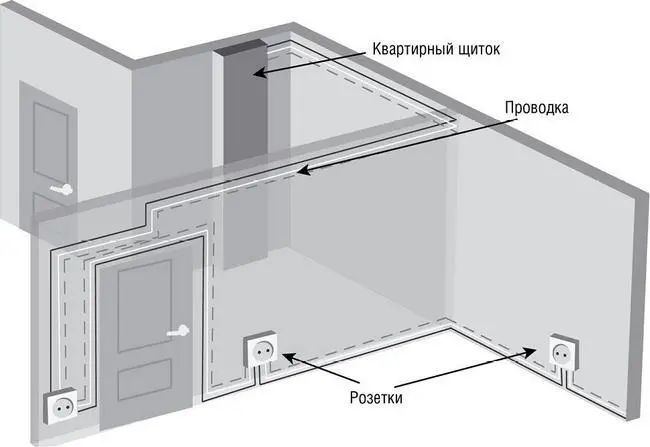

Рис. 5 . Схема разводки электропроводки по стене

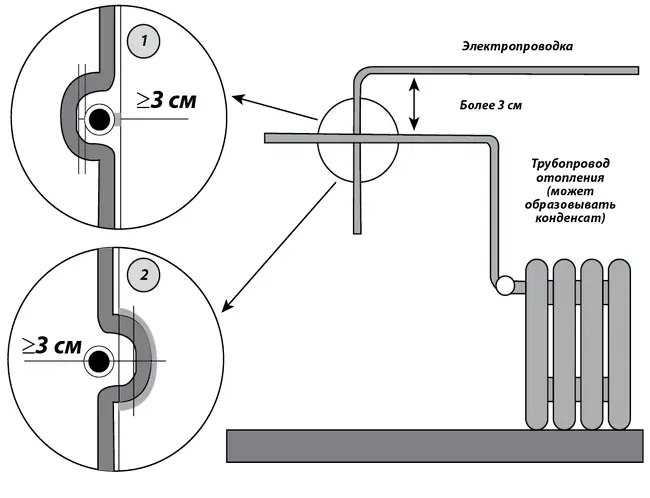

Рис. 6 . Монтаж электропроводки около труб
