Этим методом стали пользоваться относительно недавно при строительстве новых зданий ( рис. 7 ). Кабели от квартирного щитка опускают к полу, прокладывают под напольным покрытием или внутри плинтусных систем и защищают от механического воздействия. К розеткам их выводят по вертикали.

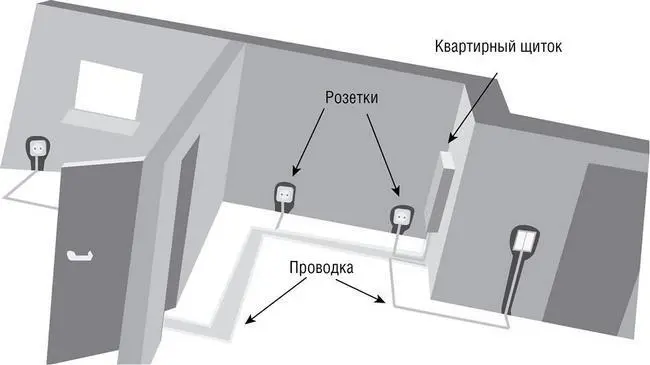

Рис. 7. Схема разводки электропроводки по полу

При соединении розеток шлейфом перемычки прокладывают по полу в трубах или штрабят [2] Штраба — канавка в бетоне, кирпиче или штукатурном слое для прокладки, проводки коммуникаций (электропроводка, трубопроводы). стены.

Для подключения светильников и выключателей монтируют распаечные коробки.

При поточном заводском способе изготовления многоэтажных зданий создаются однотипные шаблоны панелей стен и потолков. Внутри них предусмотрены каналы для прокладки проводов. По технологическим причинам их направление может отличаться от строгой ориентации по вертикали и горизонтали.

Первые панельные здания, получившие название хрущевок, имеют специфическую электропроводку, проложенную под деревянным полом квартиры. К розеткам она поднимается вертикально в каналах стен, а к светильникам и выключателям подводится через отверстие в бетонной плите пола соседа сверху. Таким способом раньше пытались сэкономить материалы, но пренебрегли элементами безопасности.

Электрооборудование требует строгого соблюдения правил эксплуатации. Неправильное подключение его к сети напряжения создает повышенные риски получения бытовых травм и возникновения пожаров.

По этой причине, как правило, все работы с электричеством выполняются подготовленными специалистами, прошедшими обучение, сдавшими экзамены и имеющими соответствующие допуски.

Самостоятельное подключение электрических приборов обычно не составляет больших сложностей, заканчивается благополучно даже при совершении нескольких мелких ошибок.

Однако, занимаясь такой работой, необходимо предварительно изучить правила безопасности и действующие нормативы.

Схемами электропроводки занимаются проектные организации и инжиниринговые компании, получившие на этот вид деятельности соответствующие разрешение и лицензию. Но все эти уважаемые организации работают по стандартным нормам и правилам, поэтому вполне возможно изготовить проект самостоятельно и получить консультацию у специалиста.

Для этого потребуется:

• создать план комнат в масштабе или воспользоваться техническими чертежами застройщика ( рис. 8 );

Рис. 8 . Пример плана квартиры

• отметить на нем всю мебель и крупногабаритные предметы с соблюдением пропорций;

• определить места установки электрических потребителей, просчитать их нагрузку;

• спланировать размещение электрических точек: розеток, выключателей, светильников, распределительных коробок;

• разметить возможные маршруты электропроводки по стенам, потолку или полу;

• изготовить эскиз для каждого помещения.

Подобный чертеж должен храниться в документации ЖКХ.

Если доступа к нему нет, то можно воспользоваться рулеткой и начертить простой эскиз самостоятельно на бумаге в клетку.

Если нужна подробная деталировка, следует подобрать соответствующий масштаб.

Чем подробнее план, тем точнее будет электрическая схема, что в свою очередь позволит точнее рассчитать необходимое количество проводников, крепежа и прочей электрофурнитуры, а следовательно, избежать лишних трат.

Стационарное размещение крупногабаритных предметов в комнате не должно загромождать розетки, выключатели и светильники. Доступ к выключателям необходимо делать свободным, а пользование ими удобным.

Поэтому все электрические точки размещают с учетом свободной площади и требований эргономики. Это избавляет от использования дополнительных переносных удлинителей ( рис. 9 ).

Рис. 9 . Пример размещения мебели на плане комнаты
