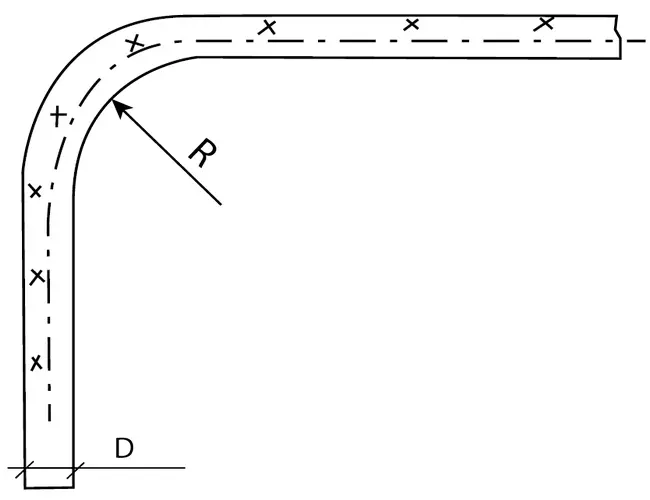

Рис. 11 . Радиус изгиба провода. Здесь R — радиус внутренней кривой изгиба кабеля, D n — наружный диаметр кабеля

Среди разновидностей кабеля ВВГ встречаются: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами.

ВВГ — самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штрабы. Изоляция ВВГ обеспечивает ему длительный срок службы — до 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время и белый ВВГ перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке [4] В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила которого имеет собственную окраску. Нулевой рабочий или, как его называют, «нейтральный» или «нуль» (N) — синего цвета, иногда красного. Нулевой защитный заземляющий проводник (PE) — желто-зеленого цвета. Фазный провод (L) может быть белым, черным, коричневым. Подробнее об этом в соответствующем разделе. : для жилы РЕ — желто-зеленый, для жилы N — голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой.

Модификации кабеля ВВГ с пометками «нг» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация ВВГ, отличающаяся способностью полностью противостоять открытому огню на протяжении определенного времени (минуты). Такая модификация обозначается латинскими буквами FR.

В быту уже практически не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия — АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.

Кабель NYM. Имеет медные цельнопроволочные токопроводящие жилы, ПВХ-изоляцию. Внешняя оболочка — также из ПВХ, не поддерживает горение, стойка к воздействию агрессивных сред. От одной до пяти жил сечением от 1,5 до 35 мм² расположены плотно внутри белой защитной оболочки. Между проводниками имеется уплотнение мелованной резиной без галогенов, обеспечивающее кабелю термостойкость и прочность. Кабель применим в широком температурном диапазоне от –40 °C до +70 °C, влагостоек. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

Кабель NYM предназначен для монтажа силовых и осветительных сетей в промышленных и жилых зданиях при максимальном напряжении до 660 В (300/500/660). Кабель может быть проложен как внутри помещения, так и снаружи, с учетом, однако, того, что солнечный свет изоляции кабеля вредит, поэтому при монтаже на открытом воздухе его обязательно необходимо защищать от солнечного света (например, поместить в гофру).

При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 м.

В отличие от ВВГ, кабель NYM имеет только медные цельнопроволочные жилы (моножилы). Он достаточно удобен при обычном монтаже, поскольку имеет идеально круглое сечение, но по этой же причине его несколько неудобно закладывать в штукатурку или в бетон, в остальном похож на ВВГ.

Кабель (провод) СИП. СИП означает «самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие существенных механических нагрузок. Если учесть и то, что изоляция СИПа выполнена из полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то очевидной становится сфера его использования: это уличный кабель для выполнения ЛЭП и ответвлений для индивидуальных вводов. Он потихоньку вытесняет ранее широко использовавшиеся для этих целей неизолированные алюминиевые провода А и АС.

СИП — это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жил СИП составляет 16 мм², а максимальное — 150 мм². В маркировке этого провода напрямую не указывается количество жил — приводится лишь номенклатурный номер, в котором и зашифрованы все данные.
