Загрунтованные стальные листы перед использованием должны быть хорошо просушены.

Следующим видом подготовительных работ являются изготовление картин – сборных деталей рядового покрытия и заготовка листов для карнизных свесов, настенных желобов, ендов и т. д.

Картина, как правило, состоит из 1–2 листов, края которых подготовлены для фальцевых соединений (рис. 34) . Удобнее всего работы по изготовлению картин вести на верстаке длиной 2 м и шириной 1 м с левым краем, выполненным в виде уголка. По внешнему виду фальцевые соединения делятся на лежачие и стоячие, а по степени уплотнения – на одинарные и двойные.

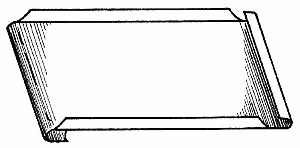

Рис. 34. Одинарная картина с подготовленными для соединения краями

Для выполнения одинарного лежачего фальца положите стальной лист на верстак и при помощи чертилки наметьте линию отгиба фальцевой кромки. Затем риску совместите с ребром уголка и на углах листа при помощи киянки сделайте два маячных отгиба (рис. 35, а ). После чего по риске отогните всю кромку (рис. 35, б) , переверните лист (рис. 35, в ) и произведите сваливание отогнутой кромки на плоскость (рис. 35, г) . Такую же заготовку сделайте на втором листе. Первый и второй лист соедините в замок и уплотните киянкой (рис. 35, д) . Для усиления соединения фальц необходимо подсечь металлической планкой и молотком (рис. 35, е) .

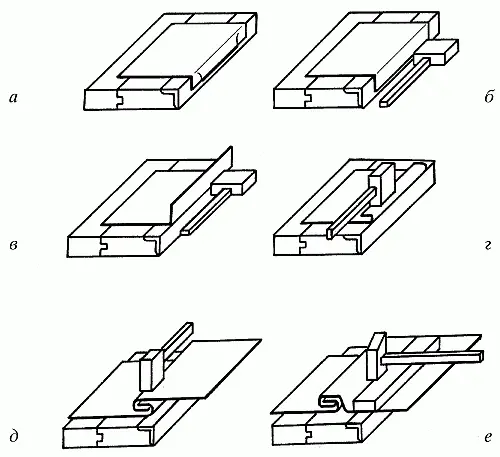

Рис. 35. Выполнение одинарного лежачего фальца: а – расположение листа на верстаке и выполнение маячных отгибов; б – отгиб всей кромки; в – перевернутый лист с отогнутой кромкой; г – сваливание листа на плоскость; д – соединение листов фальцем и его уплотнение; е – подсечка фальца

Для соединения с использованием д войного лежачего фальца первые четыре операции выполняйте так же, как для одинарного. После чего образовавшуюся кромку отогните вниз на 90° (рис. 36, а) , лист переверните (рис. 36, б) и произведите сваливание фальца на плоскость (рис. 36, в) . Подготовленный точно так же второй лист соедините с первым (рис. 36, г) , фальц уплотните киянкой и подсеките его при помощи молотка и металлической планки.

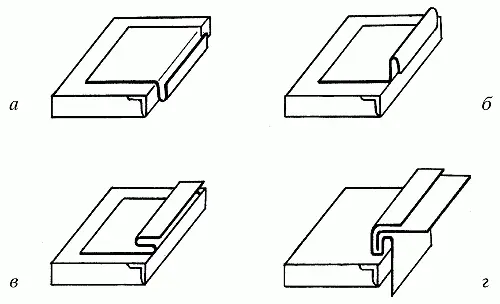

Рис. 36. Выполнение двойного лежачего фальца: а – отгибание кромки на 90°; б – перевернутый лист с отогнутой кромкой; в – сваливание листа на плоскость; г – соединение листов фальцем и его уплотнение

В картинах рядового покрытия короткие стороны листов соедините одинарными лежачими фальцами, а длинные стороны – двойными стоячими. Двойными лежачими фальцами соедините картины карнизных свесов, настенных желобов и покрытия разжелобков.

Все кровельные работы выполняйте в следующем порядке:

– покрытие карнизных свесов и установка настенных желобов;

– покрытие ендов, разжелобков и слуховых окон;

– устройство воротника вокруг дымовой трубы;

– рядовое покрытие;

– устройство водосточных труб.

Сначала на карнизном свесе произведите разметку расположения костылей: через 500–600 мм и на расстоянии 130–160 мм от края карниза. После этого возьмите первую картину и уложите на костыли так, чтобы одна ее сторона плотно вошла в зазор отворота, другую же сторону гвоздями прибейте к обрешетке. Слева от первой внахлестку уложите вторую картину и так далее до образования первой горизонтальной ленты.

По фронтонному свесу первый ряд картин кладите с напуском 25–30 мм за обрешетку, по карнизному свесу делайте напуск 100 мм. При выполнении этих работ отогнутые кромки картин по стоку воды зацепите, натяните картины и уплотните фальцы при помощи молотка и стальной рейки. Настенные желоба установите поверх свеса.

Образовавшиеся фальцевые швы смажьте суриковой замазкой и уплотните, после чего склепайте желоба с верхом крючьев.

Заготовленные листы и картины поднимите на крышу и разложите по обрешетке вдоль свеса крыши так, чтобы было удобно вести работы.
