– на опорные брусья – мауэрлат – (рис. 29, в) в каменных постройках, толщина мауэрлата при этом должна быть 150–160 мм, а сам он может быть цельным (по всей длине здания) или частичным (брусья подкладываются только под стропильную ногу).

Рис. 29 (продолжение). Опирание наслонных стропил: б – в деревянных каркасных постройках: 1 – балка перекрытия; 2 – стропильная нога; в – в каменных постройках: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – чердачное перекрытие

Если стропильные ноги выполнены с небольшим сечением, то предохранить их от провисания можно с по-мощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготовьте из досок шириной 150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна с диаметром не менее 130–140 мм.

При установке стропильную ногу врубите в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом , высота которого составляет 1/3 высоты затяжки, шипом или с использованием обоих способов (рис. 30, а) . Кроме того, затяжка будет оставаться целой и не скалываться, если вы установите стропила на расстоянии примерно 300–400 мм от края. Стропильную ногу врубите в конец затяжки, зуб при этом отодвиньте как можно дальше.

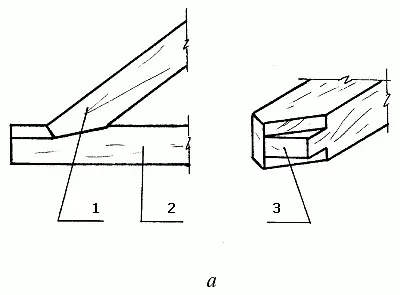

Рис. 30. Соединения стропил: а – зубом и шипом: 1 – стропильная нога; 2 – затяжка; 3 – шип

Для усиления крепления стропила можно использовать двойной зуб . Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, а второго – 1/3. Для первого зуба на затяжке сделайте упор и шип, а на стропиле – проушину; для второго – только упор (рис. 30, б) .

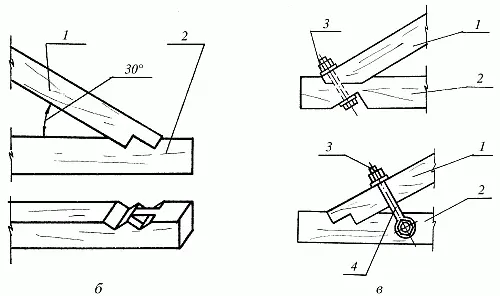

Рис. 30 (продолжение). Соединения стропил: б – двойным зубом: 1 – стропильная нога; 2 – затяжка; в – болтом и хомутом: 1 – стропильная нога; 2 – затяжка; 3 – болт; 4 – хомут

В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты (рис. 30, в) . Последние применяются реже, т. к. они ослабляют сечение стропильных ног и затяжек.

Подкосы с бабкой соединяйте врубкой, для чего в бабке выдолбите гнездо, а в подкосе вырубите шип (рис. 31) . Такое соединение в висячих стропилах укрепите дополнительно болтами или хомутами.

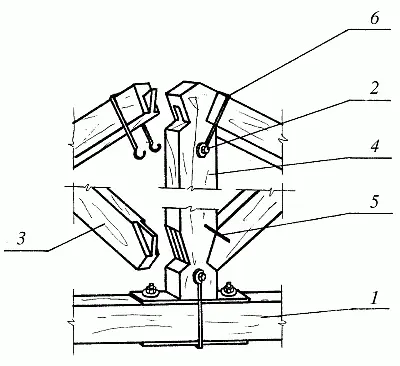

Рис. 31. Соединение подкоса с бабкой: 1 – затяжка; 2 – болт; 3 – подкос; 4 – бабка; 5 – скоба; 6 – хомут

Ригель со стропильными ногами соедините врубкой сковороднем вполдерева. Соединение укрепите болтом и нагелем, а для придания ему большей прочности – скобой (рис. 32) .

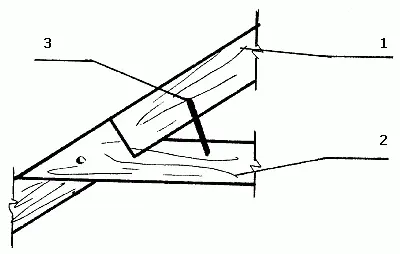

Рис. 32. Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба

Составные части затяжки скрепите между собой зубом, металлической накладкой и болтами. Затяжку соедините с бабкой хомутом.

Чтобы предохранить стены здания от атмосферных осадков, крыша должна иметь свес длиной не менее 550 мм (рис. 33) .

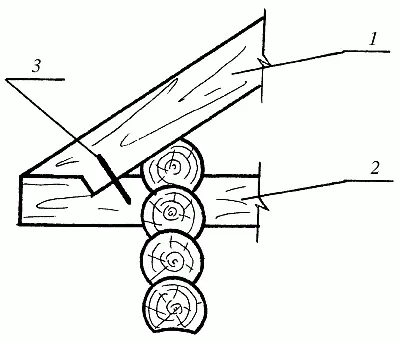

Рис. 33. Свес крыши: 1 – стропильная нога; 2 – затяжка; 3 – скоба

Кроме того, что концы стропильных ног крепятся в затяжке, с помощью так называемых скруток они закрепляются дополнительно за стены здания. Это позволяет уберечь крышу от повреждения при сильных порывах ветра. Скрутка представляет собой кусок крупной проволоки, один конец которой прикреплен к стропильной ноге, а другой – к костылю, вбитому в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных банях вместо скрутки используется железная скоба, соединяющая стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом следует уложить на наружную стену строения, а другим – на сборный железобетонный прогон, поддерживаемый кирпичными столбиками. Выступающие за стену нижние концы стропильных ног могут нести карнизный свес кровли.
