Марина Куропаткина - Ставни, навесы, жалюзи

Рис. 6. Угольники: а – деревянный; б – металлический.

Рейсмус используют для разметки и нанесения отметок, параллельных одной из сторон бруска. Он имеет вид толстого бруска, в который вставлены две планки, имеющие на одной из сторон металлические острия для отметок (рис. 7).

Рис. 7. Рейсмус.

Ерунок представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом 45°. Такой угольник удобен в определении угла в 135° (рис. 8).

Рис. 8. Ерунок.

Малка нужна для точного измерения углов по образцу и перенесения их на заготовку без поградусного уточнения. Такой инструмент состоит из двух деревянных пластин, закрепленных на шарнире (рис. 9).

Рис. 9. Малка.

Используется для вырисовывания круглых деталей на заготовках, а также при быстром перенесении разметки (рис. 10).

Рис. 10. Циркули.

Это наиболее часто используемый инструмент, необходимый не только для изготовления ставней, но и для других плотничьих и столярных работ. В магазинах продают готовые молотки, а также отдельные их части. Для рукоятки молотка используют древесину кизила, груши, акации, которые отличаются особой твердостью и дешевизной. Для бойка молотка берут только высококачественную сталь. Но даже этот простой инструмент имеет несколько разновидностей (рис. 11).

Рис. 11. Виды молотков: а – плотничный обычный; б – киянка; в – плотничный с квадратным обушком; д – плотничный с круглым обушком.

Обычный молоток (рис. 11, а) можно найти в любом магазине. Ударная поверхность такого молотка имеет прямоугольную или квадратную плоскость. Другой конец бойка заострен, его часто используют для выправления гвоздей при забивании.

Деревянный молоток, или киянка (рис. 11, б), используется для притирки деревянных массивов при склеивании. Также довольно часто он нужен при работе с долотом, у которого ручка сделана из дерева. Удары, наносимые обычным молотком, могут просто разбить ручку и привести долото в негодность.

Плотничный молоток отличается от обычного тем, что хвост бойка у него разделен на две части по типу ласточкиного хвоста. Этот конец используют чаще всего для выдергивания гвоздей (рис. 11, в, г).

Для работы с древесиной необходимы клещи. Их основное назначение – выдергивание гвоздей, откусывание шляпок гвоздей, загибание проволоки и гвоздей при креплении. В зависимости от того, что необходимо сделать, различают острогубцы, плоскогубцы и круглогубцы (рис. 12).

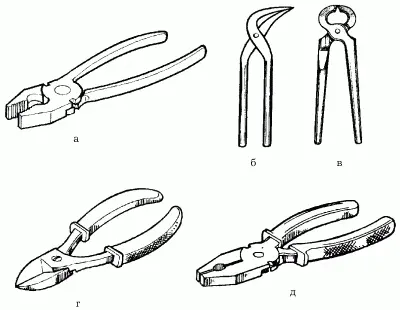

Рис. 12. Виды клещей: а – плоскогубцы; б – кусачки; в – клещи; г, д – пассатижи.

Например, плоскогубцы и пассатижи (рис. 12, г, д) применяют для выдергивания, загибания, перекусывания гвоздей, отвинчивания гаек, удаления из древесины шурупов с сорванными пазами и для других вспомогательных работ.

Для крепления деталей с помощью шурупов нужны различные отвертки. В зависимости от паза на шляпке шурупа необходимо иметь два типа отверток: клинообразную и крестообразную (рис. 13).

Рис. 13. Отвертки: а, б – плоские; в – крестовая.

Тиски (рис. 14) могут быть параллельными и стуловыми. И те и другие состоят из подвижной и неподвижной губок и рычагов для вращения винтов. Тиски закрепляют на верстаке.

Рис. 14. Тиски: а – стуловые; б – параллельные: 1 – лапа для крепления тисков к верстаку; 2 – боковина; 3 – пружина; 4 – рычаг; 5 – планка для крепления тисков к верстаку; 6 – шайба; 7, 8 – стяжной и червячные винты; 8, 10 – козырьки; 9 – подвижная губка; 11 – неподвижная губка; 12 – втулка; 13 – верстак; 14 – нижняя плита; 15 – поворотный круг; 16 – гайка; 17 – крышка.
