При однорядной системе перевязки тычковые и ложковые ряды чередуются в каждом ряду кладки. Вертикальные поперечные швы перекрываются кирпичами вышележащего ряда на четверть кирпича, а продольные вертикальные швы – на половину кирпича.

При пересечении стен ложковый ряд пропускается через тычковый, не нарушая своей перевязки.

Наряду с простой и полной перевязкой швов, однорядная кладка имеет ряд недостатков:

1. Большое количество тычков в верстовых рядах и малый объем забутки, что повышает трудоемкость кладки.

2. Большой расход кирпича при кладке с облицовкой.

Из-за этих недостатков однорядную кладку для стен из кирпича применяют крайне редко.

При кладке стен из керамического камня с поперечными щелевыми пустотами использование цепной перевязки обязательно.

Очень часто кладку стен из кирпича выполняют многорядной перевязкой. Она состоит из одного тычкового и пяти ложковых рядов. В этой системе перевязки допускается отклонение от третьего правила разрезки, продольные вертикальные швы перекрываются только через пять рядов тычковым способом, что несколько снижает несущую способность кладки. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками смежного ряда на половину кирпича, а швы пятого ложкового ряда – тычками одноименного ряда на четверть кирпича.

Кладку стен начинают с тычкового ряда. Внутреннюю версту тычкового ряда, если толщина стены равна целому числу кирпичей, выкладывают тычками, а при кратной половине кирпича – ложками. Забутку во всех рядах, кроме первого и второго, выполняют ложками. В следующем за тычковым ложковому ряду внутреннюю версту при толщине стены, кратной целому числу кирпичей, выкладывают ложками, а при кратной половине кирпича – тычками. Забутку во всех случаях выполняют ложками. Все последующие четыре ложковых ряда выкладывают из целого кирпича с перевязкой в полкирпича.

Широкое распространение многорядной системы перевязки объясняется ее преимуществами по сравнению с однорядной:

1. Меньшая трудоемкость. Забутку легче укладывать, чем наружные версты.

2. Не затрачивается время на заготовку трехчетверток.

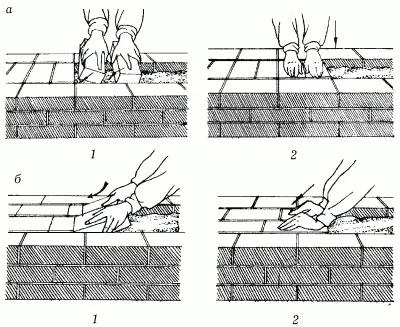

Рис. 16. Кладка забутки способом вполуприсык: а – тычками; б – ложками; 1–2 – последовательность действий.

Трехрядную систему перевязок применяют обязательно при кладке колонн, столбов и простенков. Эта система допускает совпадение наружных вертикальных швов в трех рядах кладки по высоте. Такая кладка требует меньшего количества неполномерного кирпича, чем однорядная или пятирядная. Кладку столбов и простенков нельзя выполнять «корзинкой», то есть выкладывать верстовые ряды по контуру только ложками. При такой кладке верстовые ряды не перевязываются с забуткой, а кладка получается непрочной.

Процесс кирпичной кладки состоит из следующих элементов:

1. Установка порядовок.

2. Установка и перестановка причалки.

3. Подача кирпичей или перемещение камней и раскладка их на стене.

4. Перелопачивание, подача, расстилание и разравнивание раствора на стене.

5. Укладка кирпича в версты и в забутку.

6. Проверка качества выполненной части кладки.

7. Расшивка швов кладки (при необходимости).

8. Рубка и отсечка кирпича (по необходимости).

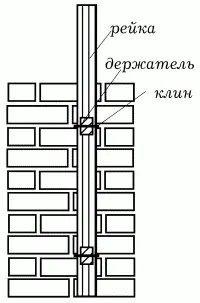

Рис. 17. Крепление порядовки к кладке.

Порядовки устанавливают вертикально в углах и на пересечении стен, а также через 10–12 м по фронту работ. Риски установленной порядовки должны совпадать с проектными высотными отметками швов кладки. Установку порядовки лучше выполнять вдвоем.

После этого на порядовке мягким графитовым карандашом намечают высотные отметки оконных и дверных проемов.

Причалку натягивают при кладке наружной версты на каждом ряду, а внутренней – через 3–4 ряда. Крепят причалку в порядовках на уровне рисок рядов. Для прикрепления причалки к выложенному участку кладки применяют скобу. Ее острый конец вставляют в шов, а к тупому, опирающемуся на кладку, привязывают причалку. Чтобы она не провисала, под нее подкладывают клиновидный деревянный брусок (маячный кирпич). Причалку натягивают на уровне верхней грани кирпича укладываемого ряда, на расстоянии 2–3 мм наружу от плоскости стены.
