Наличие вертикальных ограничений (углы здания, проемы) и смещение рядов кладки требуют применения неполномерного кирпича: половинок, четверток, трехчетверток.

Если кирпичная конструкция в дальнейшем будет оштукатуриваться, то ее выполняют впустошовку: швы ее на глубину 1,5 см от лицевой поверхности кладки раствором не заполняют. Оставленная незаполненной часть швов обеспечивает лучшее сцепление штукатурного слоя с кладкой. Для этой же цели кирпичи и камни, имеющие рифленые поверхности, укладывают в кладку этими неровными сторонами.

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах кладку расшивают.

С помощью специального инструмента (расшивки) швам придают форму валика, выкружки.

Если к поверхности стен не предъявляют повышенных декоративных требований или их предполагают облицовывать, то кладку ведут вподрезку: выдавливаемый наружу при укладке кирпича раствор подрезают заподлицо с поверхностью кладки.

Кирпичи и камни укладывают плашмя на растворную постель, но иногда (при устройстве карниза и поясков) на грань (ложок) и стоймя (при кладке тонких перегородок толщиной 1/2 кирпича).

Кладку стен и других конструкций из кирпича необходимо выполнять с соблюдением правил производства и приемки работ СниП 111-17-75, точное выполнение которых обеспечивает нужную прочность возводимых конструкций и высокое качество работ.

Во время работы следует обращать внимание на правильность перевязки и качество швов кладки, вертикальность, горизонтальность и прямолинейность поверхности, а также углов, точность установки закладных деталей и связей, качество кладки (рисунок и расшивка швов, подбор кирпича с ровными кромками и углами для наружной версты неоштукатуриваемой кладки).

Независимо от системы перевязки тычковые ряды нужно обязательно укладывать в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций.

Горизонтальные и вертикальные поперечные швы кирпичной кладки стен, а также все швы в перемычках, простенках и столбах (горизонтальные, вертикальные, поперечные и продольные) должны быть заполнены раствором.

При выполнении кладки впустошовку глубина не заполняемых раствором швов с лицевой стороны допускается не более 15 мм в стенах и не более 10 мм (только в вертикальных швах) в столбах.

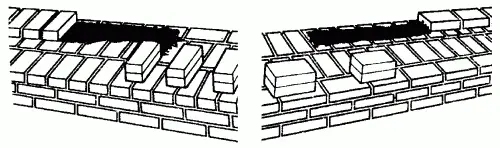

Рис. 14. Раскладка кирпича на стене.

Первое правило требует, чтобы кирпичи или камни в кладке располагались рядами (слоями), перпендикулярными к усилиям, возникающим в процессе кладки.

Второе правило состоит в том, что вертикальные швы в кладке должны быть параллельны ее наружной поверхности или перпендикулярны к ней.

Третье правило разрезки кладки требует, чтобы вертикальные плоскости разрезки каждого ряда (слоя) смещались от плоскостей разрезки смежных рядов, в результате чего над и под каждым вертикальным швом ряда кладки находится не шов, а камень или кирпич.

Рис. 15. Кладка кирпичей: а – разравнивание раствора; б – намазывание раствора на кирпич.

При некачественном выполнении горизонтальных швов в кладке возникают изгибающие и сдвигающие усилия. Прочность кладки при этом значительно снижается. Поэтому важно, чтобы швы имели строго определенную толщину, а плотность раствора в них была равномерна.

При временных перерывах кладочных работ, для того чтобы обеспечить в дальнейшем надежную перевязку новой кладки со старой, кладку ограничивают вертикальной или убежной штрабой. В вертикальные штрабы часто закладывают несколько арматурных стержней диаметром 8 мм.

Вертикальной штрабой называют и вертикальный паз, выполняемый в тех случаях, когда кладку перегородок ведут отдельно от кирпичной кладки.

Определенный порядок, согласно которому располагаются отдельные кирпичи в кладке, называют системой перевязки или, как часто говорят, перевязкой. Наиболее распространенными системами перевязок являются однорядная (цепная), многорядная (пятирядная) и трехрядная. Кроме них, для кладки отдельных зданий применяются декоративные виды кладок.
