Рис. 97. Электронно-лучевая сварка: 1 – катод; 2 – пучок; 3 – соединяемые заготовки; 4 – магнитная линза; 5 – катушка.

Поверхность катода испускает электроны, формируемые в пучок, который фокусируется на соединяемые заготовки магнитной линзой. Перемещает луч специальная катушка.

Использование теплоты, выделяемой нагретой смесью оксида железа и алюминия, лежит в основе термитной сварки. Свариваемые детали находятся в огнеупорной форме, а в тигле, находящемся сверху, находится смесь металлов. При горении температура этой смеси (по-другому, термита) достигает более 2000 °C. В результате образуется жидкий металл, который при заполнении формы оплавляет кромки свариваемых изделий, заполняет зазор, образуя тем самым шов.

В ультразвуковой сварке ультразвуковые колебания передаются по волноводу от преобразователя к рабочему наконечнику.

Соединяемые изделия помещают между наконечником и специальной опорой.

Под действием вертикального сжимающего усилия и ультразвуковых колебаний в заготовках возникают силы трения, достаточные для получения сварного соединения (рис. 98).

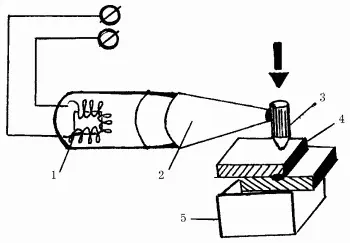

Рис. 98. Ультразвуковая сварка: 1 – магнитострикционный преобразователь; 2 – волновод; 3 – рабочий наконечник; 4 – соединяемые изделия; 5 – опора.

При контактной сварке, которая, в свою очередь, делится на точечную и стыковую, происходит сварка давлением. Здесь соединяемые заготовки зажимаются электродами. В зоне контакта под действием сварочного тока происходит сильный разогрев, затем сжатие заготовок и, как результат, образование сварного соединения (рис. 99).

Рис. 99. Контактная сварка: 1 – соединяемые заготовки; 2 – электроды; 3 – зона контакта.

Если при соединении изделия используют радиочастотную сварку, то свариваемые заготовки нагреваются с помощью высокочастотного индуктора. В результате этого происходит оплавление кромок заготовок. Сварное соединение получается в результате сжимающего действия роликов (рис. 100). Сердечник из феррита повышает эффективность процесса.

Рис. 100. Радиочастотная сварка: 1 – высокочастотный индуктор; 2 – свариваемые части; 3 – ролики; 4 – ферритовый сердечник.

Лазерная сварка осуществляется световым лучом, получаемым от специальных твердых и газовых излучателей. Вакуум при сварке лазером не нужен, и ее можно выполнять на воздухе даже на значительном расстоянии от генератора (рис. 101).

Рис. 101. Лазерная сварка: 1 – излучение лазера; 2 – линза; 3 – свариваемые заготовки; 4 – лампа накачки; 5 – рубиновый стержень.

Сварка трением осуществляется с помощью вращения одного из стержней и соприкосновения его торца с торцом закрепленного стержня; концы стержней разогреваются и с приложением осевого усилия свариваются.

Холодная сварка базируется на свойстве металла схватываться при значительном давлении.

В зависимости от механизации процесса сварку можно разделить на ручную, механизированную и автоматическую.

Сварные швы можно разделить на 4 вида: стыковые, тавровые, угловые и нахлесточные.

Сам по себе шов представляет закристаллизовавшийся металл, который в процессе сварки находился в расплавленном состоянии.

Стыковой шов предназначен для соединения торцевых поверхностей деталей, причем толщина их может быть различной (рис. 102).

Рис. 102. Стыковой шов.

Стыковые швы широко применяют в машиностроении, а также при сварке больших емкостей и труб.

В тавровом шве торец одной заготовки приваривается к боковой поверхности другой (рис. 103).

Рис. 103. Тавровый шов.

Обычно такие соединения имеют вид буквы «Т» (отсюда и название).
