Установлено, что процессы накопления влаги в связных грунтах происходят вследствие нарушения их природного состава в процессе работы. Следовательно, чем больше будет их объем после выполнения целого ряда работ по устройству фундаментов (оборудования подвалов и всевозможных коммуникаций, прокладки труб и устройства насыпей при вертикальной планировке), тем больше здесь появится влаги в последующий период. Следовательно, силы морозного пучения тоже возрастут.

Как с этим бороться? Наблюдениями доказано, что устройство фундаментов без нарушения целостности грунта в вытрамбованных котлованах значительно снижает риск появления сил морозного пучения. В этом случае под подошвой фундаментов и вокруг их боковых граней создается уплотненный грунт пониженной влажности.

Нагрузка фундамента по подошве и боковым стенкам передается на уплотненный грунт, а затем и на грунты природного сложения, вследствие чего достигается повышенная несущая способность фундамента, а размеры его значительно снижаются и уменьшается воздействие сил морозного пучения.

К такому виду устройства фундаментов относятся в основном элементы свайных фундаментов:

– забивные призматические и пирамидальные сваи;

– забивные блоки;

– набивные сваи с пробитых скважинах;

– виброштампованные сваи.

Суть устройства фундаментов в вытрамбованных грунтах состоит в следующем. Котлованы под отдельные виды фундаментов, перечисленных выше, не выкапываются, а вытрамбовываются на необходимую глубину с последующим заполнением бетоном в распор или установкой сборного элемента.

По способу устройства фундаменты в вытрамбованных основаниях бывают:

– обычными, с плоской или клиновидной подошвой;

– с расширенным основанием.

Последний тип фундамента получают втрамбовыванием в дно траншеи отдельными порциями щебня, гравия, крупного песка, бетонной смеси или строительных отходов с последующим заполнением верхней части вытрамбованного котлована монолитным бетоном класса В15 (рис. 35).

Рис. 35. Устройство фундаментов в вытрамбованных котлованах: а – способом заполнения бетоном в распор (обычный фундамент); б – установкой сборного элемента (обычный фундамент); в – заполнением монолитным бетоном (фундамент с расширенным основанием); г – фундамент с расширенным основанием; 1 – фундамент в вытрамбованном грунте; 2 – уплотненный грунт; 3 – втрамбованный жесткий материал.

По характеру взаимодействия с грунтом фундаменты в вытрамбованных котлованах бывают:

– столбчатыми, отдельно стоящими;

– ленточными прерывистыми.

При устройстве фундаментов в вытрамбованных траншеях в основании вокруг них образуется зона уплотненного грунта, способствующего уменьшению влажности и пучинистости.

Гарантией долгой службы любого вида фундамента служит его защита от поверхностных вод и дождя. Для этого от стен дома устраивают отмостку с небольшим уклоном, шириной не менее 100 см.

В доме с утепленным полом или полом с подогревом вместо цоколя устраивают забирку (рис. 36).

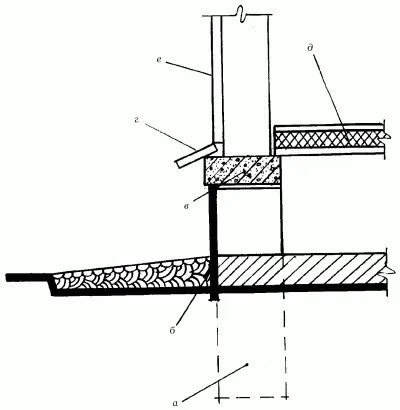

Рис. 36. Устройство столбчатого фундамента в доме с теплым полом: а – фундаментный пол; б – забирка; в – железобетонная перемычка; г – сливная отмостка; д – теплый пол; е – стена.

На приведенном выше рисунке фундаментный столб выведен выше планировочной отметки земли на 45–60 см. Сверху столба устраивают железобетонную перемычку, а с ее наружной стороны прикрепляют асбестоцементный лист, который для повышения водостойкости промазывают горячей олифой, после чего красят эмалью или масляной краской. Забирка готова.

Вариант такого рода фундамента более экономичен по сравнению с другими. Кроме того, он идеально подходит для постройки дачного домика.

Для строительства легких каркасных и панельных домов устраивают столбчатые фундаменты из асбестоцементных труб – достаточно долговечного и внешне привлекательного материала (рис. 37). Трубы хорошо противостоят пучению грунта и экономят расход бетона.

Рис. 37. Устройство столбчатых фундаментов из асбестоцементных труб: а – уплотненный грунт; б – железобетонный анкер; в – асбестоцементная труба; г – обратная засыпка; д – арматура; ж – забирка из асбестоцементного листа; з – доска-подкладка; и – деревянная стена.
