В условиях заболоченных, сильно пучинистых и зыбких грунтов устройство обычных фундаментов представляется очень проблематичным, потому что влечет за собой значительные технические трудности, гораздо больший объем земляных работ и, как следствие, высокие затраты.

В этом случае можно устроить так называемый плавающий фундамент, представляющий собой железобетонную монолитную плиту, свободно лежащую на насыпном основании. Размеры плиты должны соответствовать размерам дома. По периметру плиты с нижней стороны делают ребра жесткости. Точно такие же ребра, только меньшей высоты, устраивают по всей плоскости плиты в продольном и поперечном направлениях с шагом 100–120 см (рис. 26).

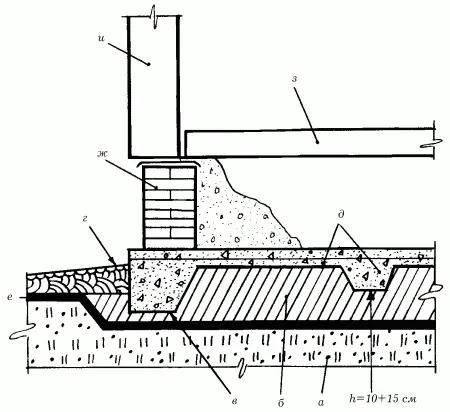

Рис. 26. Устройство плавающего фундамента: а – пучинистый грунт основания; б – уплотненный насыпной грунт; в – ребро; г – отмостка; д – арматура; е – монолитная железобетонная плита; ж – цоколь; з – конструкция пола; и – стена.

Технология устройства такого вида фундамента довольно проста. Прежде всего из грунта, щебня, крупного песка или их смеси насыпают основание толщиной 40 см, немного увлажняют и тщательно утрамбовывают. Из строганых досок собирают щитовую опалубку и закрепляют ее с наружной стороны вбитыми в землю колышками с шагом 1–1,5 м. Затем для бетонирования ребер жесткости выкапывают канавки и застилают их полосками толя, рубероида или пергамина в качестве гидроизоляционного слоя.

Арматуру равномерно раскладывают по всему основанию и вдоль канавок. Для арматуры подойдут стальные прутья или проволока любого размера, обрезки труб и профиля. На небольшую ржавчину внимание не обращают, так как на качество железобетона она не повлияет.

После установки арматуры заливают бетон и трамбуют верхнюю плоскость плиты, выравнивая ее по уровню. В случае необходимости в нужных местах добавляют бетон.

Поверхность плиты закрывают листовым материалом от дождя и солнца и оставляют в таком виде на 10–15 дней, после чего снимают опалубку и выкладывают кирпичный цоколь по всему периметру плиты. Под внутренними стенами и лагами пола выкладывают кирпичные столбы, располагая их над ребрами жесткости.

В зависимости от заглубленности различают следующие типы фундаментов:

– сильнозаглубленные;

– малозаглубленные;

– незаглубленные.

На территории средней полосы России принято устройство сильнозаглубленных фундаментов, мало– и незаглубленные применяют только в южных регионах.

Сильнозаглубленные фундаменты целесообразнее применять в северных района, а также на территории средней полосы России.

Сильнозаглубленный ленточный фундамент представляет собой конструкцию из бетонных блоков размером 300 х 300 х 450 мм. Блоки укладывают на цеметном растворе в три ряда по высоте с армированием межрядных плоскостей армировочной сеткой. Фундамент возводят на песчаной подушке толщиной 15–20 см. Общее заглубление фундамента (с учетом песчаной подушки) составляет 90 см. Высота фундамента от земли составляет 40–45 см.

Устройство малозаглубленных фундаментов позволяет значительно снизить объем земляных работ и расходы на материалы за счет уменьшения глубины закладки фундамента. При действии сил морозного пучения по касательной боковые грани фундаментов необходимо выполнять наклонными с расширением книзу, а пазухи траншей заполнять песчаной подушкой с послойным уплотнением. Также дополнительно рекомендуется сделать обмазку выровненных боковых поверхностей различными противопучинистыми материалами.

Малозаглубленный ленточный фундамент представляет собой бетонную конструкцию шириной 30–50 см, высотой 20–50 см, уложенную с небольшим заглублением на песчаную подушку (рис. 27).

Рис. 27. Устройство малозаглубленного фундамента: а – на подсыпке; б – на подсыпке в траншее; в – жилых строений; г – деревянных домов; д, е, ж – на подсыпке с утеплением; 1 – фундамент; 2 – подсыпка из непучинистого материала; 3 – утепление; 4 – водоотводные канавки поперек подсыпки через каждые 2–3 м; 5 – уплотненный торф; 6 – теплоизоляция.

В зависимости от строения и степени пучинистости грунта блоки для фундаментов располагают следующим образом:
