Затем нужно извлечь пины из цилиндра, вставить новый ключ и установить пины правильно подобранного размера в цилиндр. Далее следует перемещать нижние пины, чтобы они были выровнены по линии вращения цилиндра при установленном новом ключе. На рис. 4.10 показано, как необходимо совместить пины.

Существуют три способа подбора пинов правильного размера. Номер, выбитый на головке некоторых оригинальных ключей заводского изготовления, нужно найти в таблицах с перекрестными ссылками, которые приводятся для большинства наборов пинов. Если на ключе нет такого номера, то можно измерить глубину вырезов с помощью измерителя для ключей или толщиномера, а затем сравнить полученные данные с информацией, которая указана для набора пинов. В прил. 2 приведены глубины и позиции для замков большинства производителей США.

Еще один способ поиска правильных пинов – метод проб и ошибок. Посмотрите на ключ и сравните глубину вырезов друг с другом. Чем глубже вырез на ключе, тем длиннее для него должен быть пин. После поиска нужного пина для первого выреза следует выбрать размер этого пина в качестве точки отсчета для поиска других пинов, которые вам необходимы.

В идеальном случае вам нужно подобрать все пины и точно установить их в личину. Для ускорения работы можно использовать нижние пины, которые имеют слишком большую длину, а затем укоротить их надфилем с мелкой насечкой. При стачивании надфилем нужно ключом проворачивать личину так, чтобы не повредить ее верхнюю часть (рис. 4.11). Впрочем, большинство слесарей-замочников считает, что стачивание пинов – это непрофессиональная работа.

После установки пинов в личину нужно вставить ее в переднюю часть кожуха цилиндра. Затем личину следует аккуратно задвигать внутрь, выдавливая направляющую цилиндра, до тех пор, пока последняя не будет извлечена из цилиндра (рис. 4.12).

Нельзя допускать, чтобы личина и направляющая цилиндра потеряли контакт друг с другом. Следует зафиксировать личину и кожух цилиндра так, чтобы личина не выскользнула наружу из кожуха, а затем проверить работу нового ключа.

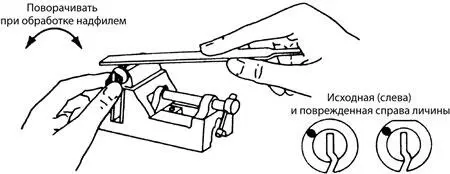

Рис. 4.11.При обработке пинов напильником надо следить за тем, чтобы не повредить личину (С разрешения компании Schlage Lock Company)

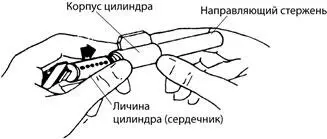

Рис. 4.12.Вставка личины с помощью направляющей (С разрешения компании Schlage Lock Company)

Рис. 4.13.Проверить новый ключ после изменения секретности цилиндра (С разрешения компании Schlage Lock Company)

Далее нужно убедиться, что личина вращается легко и ключ плавно входит и извлекается из нее (рис. 4.13). Если на этом этапе возникают проблемы, то следует, используя направляющую цилиндра, извлечь личину и проверить высоту всех пинов. После этого необходимо вернуть личину обратно в кожух и снова проверить ключ.

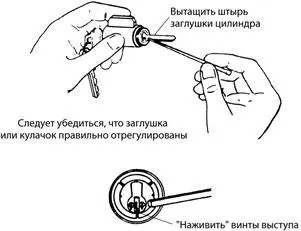

Рис. 4.14.Установка заглушки после изменения секретности цилиндра (С разрешения компании Schlage Lock Company)

После того как ключ начнет функционировать правильно при вращении личины в кожухе, нужно медленно извлечь ключ. Нельзя резко вытаскивать ключ, поскольку при этом цилиндр может выскочить из корпуса. Собирают цилиндр в обратном порядке (рис. 4.14).

Многие слесари-замочники специально извлекают пружины и верхние пины каждый раз при смене секрета (ключа). Это дает возможность очистить камеры верхних пинов и удалить те пины, которые изношены или сломаны.

Для установки пинов в камеры следует использовать пинцет или аналогичный инструмент. При помощи этого устройства и направляющей цилиндра вы можете легко заменить пружины и верхние пины (рис. 4.15). Однако придется слегка попрактиковаться. Первый раз при попытке установить пины в верхние камеры вы возможно будете часто ронять пины и пружины.

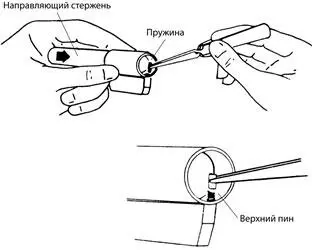

Рис. 4.15.Потребуется небольшая тренировка, чтобы уверенно заменять пружины и верхние пины (С разрешения компании Schlage Lock Company)
