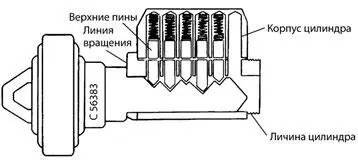

Рис. 4.4.Когда личина поворачивается, верхние пины остаются за ее пределами

Иногда приходится удалять часть сломанного ключа из личины пинового цилиндрового замка. Сначала следует убедиться, что цилиндр находится в положении, которое соответствует нормальной установке ключа для открывания/закрывания замка (обычно это положение «12» или «6» на циферблате часов). Это гарантирует такое совмещение всех пинов, что ключ можно будет извлечь. Для поворота цилиндра в исходное положение вам могут понадобиться плоскогубцы. Затем можно попробовать извлечь ключ из цилиндра также с помощью плоскогубцев (в зависимости от того, насколько глубоко сломанный ключ вставлен в замочную скважину).

Рис. 4.5.Тонким изогнутым инструментом можно удалить остатки сломанного ключа из цилиндра

Рис. 4.6.Иногда извлечь кусочки сломанного ключа из цилиндра можно с помощью ножовочного полотна

В качестве другого метода можно попробовать вставить изогнутый тонкий кусок проволоки в отверстие так, чтобы загнутый конец проходил через прорези в ключе, а затем попытаться вытащить обломок (рис. 4.5). Иногда легче подтолкнуть сломанный ключ лезвием пилки и потихоньку извлечь его из личины цилиндра (рис. 4.6).

Компании, специализирующиеся на поставке аксессуаров для слесарей-замочников, предлагают большое количество инструментов для извлечения ключей.

Чтобы изменить секрет пинового цилиндрового замка, нужно сначала удалить устройство, которое фиксирует личину (фиксирующую скобу, кулачок или цилиндрическую пробку). Фиксатор может быть разным у различных пиновых цилиндровых замков.

Нужно снять фиксирующую скобу, аккуратно поддев ее маленькой отверткой. Кулачок следует извлекать, вывинчивая два маленьких винта, удерживающих его на месте.

Чтобы снять цилиндрическую заглушку (ее можно найти на ручках-кнопках), необходимо отжать фиксатор с помощью шила или маленькой отвертки, затем повернуть заглушку против часовой стрелки и вытащить (рис. 4.7). Нужно извлечь одновременно заглушку и маленькую пружину под личиной. (Иногда удобнее установить цилиндры в тисках так, чтобы хвостовая часть и крышка были направлены вверх. Это даст возможность работать обеими руками при снятии пробки).

Далее следует повернуть личину приблизительно на 15° по часовой стрелке или против часовой стрелки. Проще всего для этой цели воспользоваться ключом. Если нет ключа, то вам понадобится отмычка или тонкая шайба. Не следует продвигать личину вперед при ее вращении.

Теперь прочно закрепите направляющую цилиндра или направляющий стержень напротив задней части цилиндра (рис. 4.8). После этого нужно вставить инструмент в корпус цилиндра. Необходимо следить за тем, чтобы направляющая прилегала к цилиндру; если слишком рано разделить цилиндр и направляющую, то верхние пины и пружины выпадут из камер.

Рис. 4.7.Извлеките штырь заглушки цилиндра и, провернув против часовой стрелки, вытащите ее (диаметр цилиндра 5/8 дюйма = 16 мм) (С разрешения компании Schlage Lock Company)

Рис. 4.8.Использование направляющего стержня для фиксации пинов при извлечении личины (сердечника) (С разрешения компании Schlage Lock Company)

После того как личина будет выдвинута из корпуса, нужно отложить корпус цилиндра и установить личину в держатель личины или закрепить в тисках (рис. 4.9). Необязательно использовать держатель личины, но его наличие упрощает процесс замены секрета цилиндра.

Рис. 4.9.Работать с личиной удобнее, закрепив ее в тисках (С разрешения компании Schlage Lock Company)

Рис. 4.10.Когда «свой» ключ вставлен в личину, все пины располагаются по линии вращения (С разрешения компании Schlage Lock Company)
