Что касается розетки, подходящей для подключения электрической плиты, то она должна выдерживать силу тока в 25–32 А и обладать тремя или пятью контактами для одно– или трехфазного подключения агрегата соответственно.

Провод с заземлением подсоединяют к верхней клемме, фазу и ноль прикрепляют к двум нижним клеммам в произвольном порядке. Соединения в электрической цепи питания плиты должны быть исключительно надежными, иначе контакты могут перегреться и привести к короткому замыканию. При зачистке жил кабеля повреждения проводников недопустимы. Все винтовые соединения необходимо надежно затянуть.

После этого подбирают кабель. Для подключения электрической плиты нужно будет приобрести два вида кабеля. От автомата до силовой розетки протягивают трехжильный кабель сечением 4 мм 2, а от силовой розетки до плиты – гибкий кабель сечением 3×4 мм (подойдет КГ или ПВС). Внимание: использовать в данном случае провод ПУНП ни в коем случае нельзя! Осуществляя подключение контактов, концы кабеля хорошо защищают от окисления. Для этого их залуживают при помощи паяльника, придавая им форму, требуемую для подключения, после чего обрезают все излишки. Вместо лужения допускается просто обжать концы кабеля с помощью гильз из латуни.

Надо помнить, что по ГОСТу допускается производить пайку проводов лишь в том случае, когда нормативная документация предусматривает соединение такого рода. Когда же зажимы автоматического выключателя и устройства защитного отключения имеют вид гнезд, паять концы провода не требуется – зажим и так их обжимает достаточно надежно. Лучше в этом случае использовать опрессовку вместо паяния. Гибкий провод с несколькими жилами необходимо сначала залудить и только после этого заводить в автомат. Можно также сначала выполнить опрессовку вместо лужения.

Провод питания, проходящий от плиты к розетке, располагают на расстоянии не больше 2 м от нее и оставляют в свободном доступе. Внимание: на проводе должна быть двойная изоляция! В том случае, когда в ходе эксплуатации электрической плиты планируется ее передвижение, подобные манипуляции следует учитывать на этапе определения длины кабеля.

Если при подключение плиты трехфазное, потребуется пятижильный кабель. Три фазы: L1, L2, L3, N – ноль, РЕ – заземление. Он должен обладать сечением 2,5 мм 2по меди. Рассчитать, какое именно сечение провода понадобится в каждом конкретном случае можно по таблице 4.

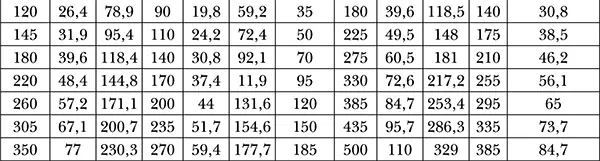

Таблица 4

Определение сечения пятижильного кабеля для подключения электрической плиты

Нельзя забывать о том, что кабель, который питает электрическую плиту, ни в коем случае недопустимо нагружать дополнительно.

Ниже представлены три схемы подключения электрической плиты (рис. 22–24).

Рисунок 22.220 В – однофазное подключение

Фаза подключается на клеммы 1, 2, 3. Перед этим их соединяются друг с другом с помощью перемычек, как правило, поставляющихся в комплекте с электрической плитой. Ноль (N) подключается к клеммам 4 и 5 (N1 и N2), также предварительно соединенным перемычками. К клемме 6 (РЕ), подключается заземление. Эта клемма нередко располагается на корпусе электрической плиты.

Рисунок 23.380 В – трехфазное подключение

Три фазы в соответствии с цветовой маркировкой подключаются к клеммам 1, 2, 3. Клеммы 4 и 5 сначала соединяют между собой при помощи перемычки, после чего подсоединяют к «нулевой» жиле. Клемму 6 подсоединяют к заземлению. Необходимо быть предельно внимательным, чтобы не перепутать маркировки.

В редких случаях одна из фаз может отсутствовать. Тогда при помощи перемычки соединяют 2 клеммы, после чего подсоединяют их на одну фазу. Оставшуюся третью клемму подсоединяют на другую фазу. Землю и ноль подключают точно так же, как при трехфазном варианте.

Рисунок 24.380 В – двухфазное подключение
